Лабораторная работа №12

Порядок выполнения работы

При выполнении работы используют:

- Дефектоскоп УД2-70;

- Наклонные преобразователи с углом ввода 50 и 65 градусов на частоту 2,5 МГц, и наклонный преобразователь с углом ввода 50 градусов на частоту 1,8 МГц;

- Образцы СО-1, СО-2 и СО-3

- SKH-диаграммы для стали и ПЭП с параметрами α = 50°; f = 2,5 МГц и f = 1,8 МГц;

- АРД-шкалы для стали (коэффициент затухания 0,001 1/мм) и ПЭП с параметрами α = 50°; f = 2,5 МГц и f = 1,8 МГц;

- образец с плоскодонными отражателями;

- образцы с моделями дефектов (опорными отражателями), в том числе образец из рельса Р65;

- образцы с сегментными и угловыми отражателями;

- металлическую линейку с миллиметровыми делениями, минеральное масло, мел, ветошь.

Для начала нам необходимо включить сам дефектоскоп и подключить к нему преобразователь, что можно осуществить с помощью кабеля (представлен на рисунке 1)

Рисунок 1 – Кабель для подключения преобразователя к дефектоскопу

Далее включаем дефектоскоп. Это можно осуществить с помощью красной кнопки, расположенной на лицевой панели дефектоскопа, в левом верхнем ее углу, как показано на рисунке 2.

Рисунок 2 – Лицевая панель дефектоскопа УД2-70

2.2) Настройка дефектоскопа

Первое, что мы будем делать, проверять точку выхода луча ПЭП и проводить настройку глубиномера. Это осуществляется с помощью образца СО-3. На поверхность образца устанавливаем преобразователь в точку, в которой амплитуда эхо-сигнала наибольшая. Соответственно, точка выхода луча, в положении максимальной амплитуды будет соответствовать точке центра плоской поверхности полукруглого образца, как показано на рисунке 3.

Рисунок 3 – Проверка точки выхода луча преобразователя

Так же нам необходимо установить время в призме. Делаем это так: в положении максимума сигнала, необходимо подвести строб, на уровне 50% под сигнал от полукруглой поверхности. Для того, чтобы иметь возможность управлять стробом, необходимо выбрать меню СТРОБ 1 (2) с помощью желтых кнопок со стрелками, в нижнем правом углу лицевой панели дефектоскопа. Название меню выводится в правом верхнем углу экрана дефектоскопа. Кнопки управления выбором меню и расположение его названия представлено на рисунке 4.

Рисунок 4 – Выбор меню в дефектоскопе УД2-70

После выбора нужного меню, можно осуществить само управление стробом. Делается это с помощью кнопок управления, на лицевой панели дефектоскопа. Они отмечены на рисунке 5.

Оранжевым выделены кнопки, отвечающие за передвижение строба по вертикали. Уровень 50% соответствует положению посередине экрана дефектоскопа.

Зеленым отмечены кнопки, которые задают ширину строба. Приблизительная рекомендуемая ширина строба составляет 10-15 мм.

Кнопки выделенные темно-красным – это кнопки, которые отвечают за передвижение строба по горизонтали. Приблизительное рекомендуемое положение строба – 10-20 мм.

Рисунок 5 –кнопки управления стробом в дефектоскопе УД2-70.

Разобравшись с управлением стробом, вернемся к проверке глубиномера. Если подвести строб под (на) сигнал, то в нижней части экрана дефектоскопа будет выведена информация, которая показана на рисунке 6.

Рисунок 6 – Информационная панель

Нас интересуют координаты, которые показывает дефектоскоп. Координата s должна быть равна 59 мм(в данном случае), так как она показывает путь по лучу, который у нас равен радиусу окружности образца СО-3. Если это не соответствует действительности, то следует выбрать меню «Толщиномер», вид этого меню представлен на рисунке 7.

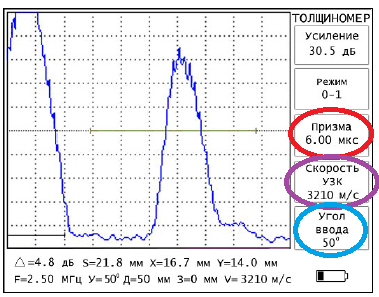

Красным выделен пункт меню, отвечающий за время задержки в призме. Регулируя его нам необходимо добиться искомых 59мм по координате s, но сначала стоить проверить:

1)угол ввода (выделен голубым),необходимо чтобы он соответствовал углу преобразователя.

2) скорость УЗК (выделена фиолетовым).

После проверки этих пунктов и компенсации времени в призме, глубиномер считается настроенным и можно переходит к следующим пунктам настройки.

Рисунок 7 – Меню «Толщиномер» дефектоскопа

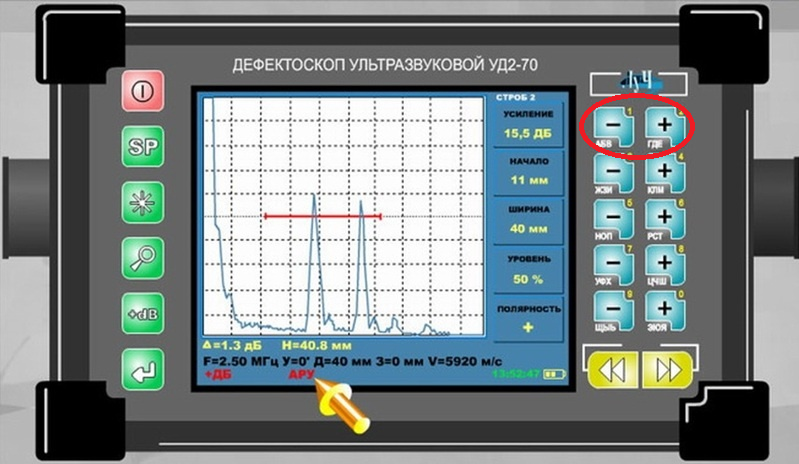

А именно – измерению угла ввода, указанному на преобразователе. Это можно сделать с помощью образца СО-2. На поверхность образца устанавливается ПЭП, в положение, при котором амплитуда эхо-сигнала от отверстия диаметром 6мм на глубине 44м максимальна. С помощью специальной шкалы, нанесенной на поверхности образца, и будет определен угол, который в данный момент соответствует положению ПЭП. Также следует установить усиление дефектоскопа, чтобы сигнал от отверстия доходил до уровня фиксации (уровень строба). Усиление сигнала дефектоскопа изменяется с помощью кнопок, которые выделены красным, на рисунке 8. Эти кнопки доступны практически из всех меню дефектоскопа.

Рисунок 8 – Кнопки изменения усиления сигнала на лицевой панели дефектоскопа

Поле выполнения этих пунктов записываем данные в таблицу,а именно полученное усиление, глубину расположения дефекта, значение площади плоскодонного отражателя.

Далее, не меняя настроек дефектоскопа необходимо переставить ПЭП на образец СО-1 и определить минимальную условную чувствительность, для этого необходимо выявить отверстие диаметром 2мм, эхо-сигнал от которого достигает половины экрана дефектоскопа. Глубину расположения этого отверстия (а именно условную чувствительность) так же занести в таблицу

Рисунок 9 – образец СО-1

Далее устанавливаем ПЭП на образец СО-2 в положения максимальной амплитуды эхо-сигнала и изменяя «усиление» довести вершину сигнала до середины экрана, полученное усиление записать в таблицу.

Все эти пункты повторить для оставшихся двух наклонных преобразователей.

Переходим к заполнению следующей таблицы. Для этого проделываем такие же действия, только используем отражатель по указанию преподавателя. Так же проделываем работу с наклонным преобразователем с углом ввода 50 градусов и f= 1,8 МГц

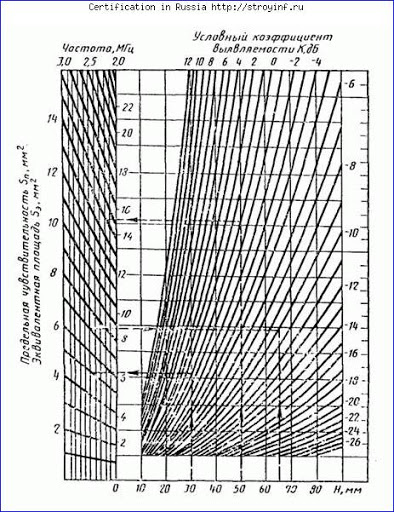

В следующем пункте используем ПЭП с частотой f=2,5 МГц и углом ввода 50,определям коэффициент выявляемости углового отражателя и значения предельной чувствительности ,пользуясь АРД- и SKH- диаграммами (рисунки 10 и 11 соответственно )

Рисунок 10 – обобщенная АРД-диаграмма

Рисунок 11 – SKH-диаграмма

В последнем пункте данной лабораторной работы настраиваем дефектоскоп с ПЭП с углом ввода 50 градусов и f=2,5 МГц на заданную условную чувствительность. Для этого установить преобразователь в положение максимальной амплитуды эхо-сигнала от бцо диаметром 2 мм в СО-1 на соответствующей глубине ,изменяя «усиление» довести вершину сигнала до середины сигнала, это значение и заносим в таблицу. Так же определяем соответствующую условную чувствительность по СО-2 и тоже заносим в таблицу.
