Лекция 4.

Представление информации при вихретококовом контроле

Режимы динамический и статический.

Статический режим – вывод абсолютного сигнала (напряжения в измерительной катушке). Используется, если направление развития трещины совпадает с направлением движения ВТП. Требуется постоянная корректировка 0 (>0<), так как электрические и магнитные свойства изделия неоднородны, ноль «гуляет».

Пример – контроль ручьёв под порщневые кольца.

Динамический режим – вывод:

– скорости изменения сигнала

– производной сигнала

– сигнала, из которого вычетается сам сигнал, бывший в катушке несколько ранее

Это одно и то же.

Uд(t)=Uc(t)-Uc(t-Δt)

Δt – постоянная динамического режима, для каждого прибора своя. Порядок – единицы мс.

Динамический режим используется, если направление развития трещины пересекает направление движения ВТП. Не требует постоянной корректировки >0<. Требует соблюдать скорость сканирования, как правило ограничение Vд>50 мм/с.

Vд зависит от Δt.

Привести графики сигналов от разных трещин (вдоль и поперек траектории сканирования) в разных режимах.

Пример – контроль обода колеса

Скоростной эффект – по закону индукции Фарадея если через катушку перемещается объект с изменяющейся магнитной индукцией, то в катушке возникнет ЭДС. Таким образом, при быстром перемещении ВТП могут возникать помехи.

Символический метод расчета токов и напряжений.

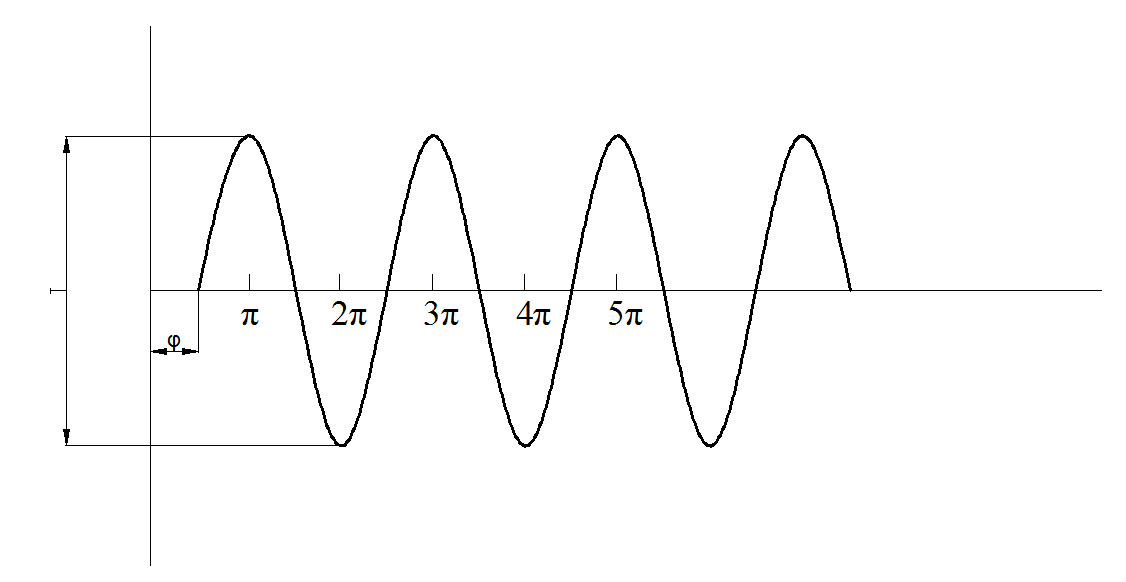

Ток в катушке – синусоида.

i=Im(sinωt+φ)

sinωt+φ – фаза

φ – начальная фаза

I=Im/ – действующее значение тока (в нем проградуированы измерительные приборы).

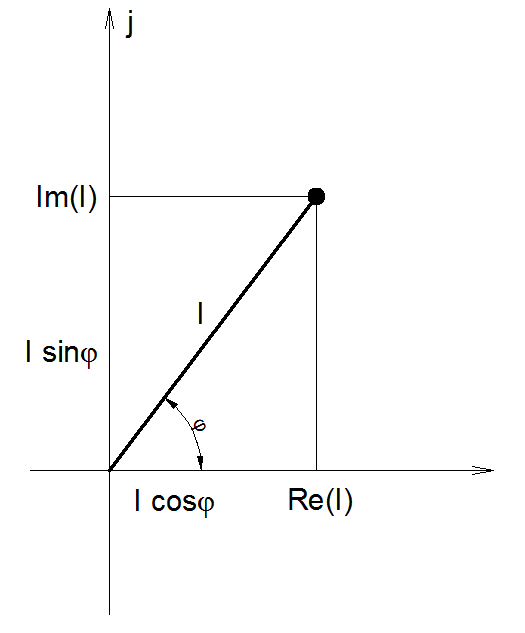

Ток в катушке представляется в виде комплексного числа

Три формы представления комплексных чисел:

1. Алгебраическая (реальная и мнимая части) I = Re(I)+jIm(I)

2. Тригонометрическая I = I cos φ+jI sin φ

3. Показательная I=Ie^{j φ}

Также можно записать комплексное напряжение или сопротивление катушки:

Z = R + jX

Годограф – путь конца вектора на комплексной плоскости.

Наибольшее распространение получил фазовый и амплитудно-фазовый методы контроля.

Отображение информации при ВТК

1. «Стрелочный прибор»

2. «Самописец»

3. Комплексная плоскость

Система АСД: для вариантов 1 и 2 – пороговое значение.

Для варианта 3 – зона АСД в виде сектора, коробки и т.п.

Комплексную плоскость можно поворачивать.

В вариантах 1 и 2 можно выводить на экран:

– Re (I)

– Im (I)

– φ (фазовый метод)

– I (амплитудный метод)

– проекцию вектора I на ось, перпендикулярную годографу мешающего фактора (амплитудно-фазовый метод)

В статическом режиме выводится сам параметр, в динамическом – скорость его изменения.
