Классификация автоматизированных систем научных исследований. Среда LabView – назначение и область применения.
LabVIEW (англ. Laboratory Virtual Instrumentation Engineering Workbench) — это среда разработки и платформа для выполнения программ, созданных на графическом языке программирования «G» фирмы National Instruments (США).
LabVIEW используется в системах сбора и обработки данных, а также для управления техническими объектами и технологическими процессами.
АСНИ — Автоматизированная Система Научных Исследований – это программно-аппаратный комплекс на базе средств вычислительной техники, предназначенный для проведения научных исследований или комплексных испытаний образцов новой техники на основе получения и использования моделей исследуемых объектов, явлений и процессов.
Области науки и техники, в которых применение АСНИ наиболее эффективно:
ядерная физика (сбор и обработка экспериментальных данных, получаемых на реакторах, ускорителях и установках термоядерного синтеза);
физика плазмы и физика твердого тела;
радиофизика и электроника;
астрономия и радиоастрономия;
космические исследования (обработка информации, получаемой с искусственных спутников);
геология и геофизика (разведка полезных ископаемых);
исследования Мирового океана, экологические исследования, прогнозирование погоды и стихийных бедствий;
биология и медицина (исследования в области молекулярной биологии, микробиологического синтеза, диагностики заболеваний);
химическая технология (моделирование технологических процессов, получение
материалов с заданными свойствами);
исследования сложных технологических процессов в промышленности;
исследования и разработки в области энергетики (электростанции, сети электропередачи, энергетические системы);
исследования и разработки в области транспортных коммуникаций, сетей связи и сетей вычислительных машин;
натурные и стендовые испытания сложных технических объектов (летательных аппаратов, транспортных устройств, машин, сооружений);
экономика, социальные исследования, право и языкознание.
Математические расчеты в среде LabView: формульный узел – решение уравнения
с построением графика функции у(х), х =
[0…100].
Эту схему я собрала ему на зачете, он удивился откуда появились эти элементы, но потом сам их нашел. Так что она рабочая и правильная :)
Элемент называется « х^у »
Или второй вариант схема, которую собрал Эдик
Математические расчеты в среде LabView: решение уравнения
с помощью панели Numeric и
построение графика функции у(х), х =
[0…100].
9.Форма и диапазон представления чисел в LabView. Элементы ввода информации. Пример программы для пересчёта градусов Цельсия в градусы по Фаренгейту по формуле: F=1,8×C+32.
Элементы ввода информации
Пример программы, создаем градусник
без ползунка
и с ползунком
тот, что с ползунком будет имитировать
шкалу Цельсия (ползунок чтобы задавть
исходное значение). Далее просто
соединяем элемент с ползунком с логичиской
функцией умножения и сложения (умножаем
число и градусника с ползунком на 1,8 там
для этого придется создать лог. Элемент
умножения и константу (т.е. цифру)) и для
сложения с 32, тоже придется создать лог.
Элемент сложение и константу чтобы
задать «32»
10.Логические операции в LabView. Способ сравнения двух и более чисел. Пример программы.
Логические элементы (Booleans) названы по имени Джорджа Буля, английского логика и математика, чьи работы легли в основу булевой алгебры. Под логическими значениями мы будем понимать положения «оп» или «off». Логические значения могут иметь одно из двух состояний: ИСТИНА (True) или ЛОЖЬ (False). LabVIEW предлагает множество переключателей, светодиодов и кнопок для логических элементов управления и индикаторов, которые находятся в подпалитрах Modern » Boolean и Classic » Classic Boolean (Логические) палитры Элементы управления (рис. 4.26 и 4.27). Вы можете изменить состояния логических элементов щелчком мыши в режиме инструмента управления. Как и числовые элементы, каждый логический элемент может быть элементом управления и индикатором, но имеет тип по умолчанию, основывающийся на его возможном использовании (например, переключатели являются элементами управления, а светодиоды - элементами отображения).
Рис. 4.26. Палитра логических элементе в Modern » Boolean
Рис. 4.27. Палитра логических элементов Classic » Classic Boolean
Логические терминалы окрашены на блок-диаграмме в зеленый цвет и содержат буквы «ТР». Иконка логического элемента на блок-диаграмме (если терминалы отображаются в виде иконок) отражает тип элемента, как показано на рис. 4.28.
Иногда различные части объекта имеют различные контекстные меню. Например, если вы вызовете контекстное меню для ярлыка объекта, то увидите только одну опцию - Подогнать размеры под текст. А вызывая меню в любой другой точке объекта, вы увидите полный набор опций. Так что если вы вызовете контекстное меню и не увидите того, что хотели, попытайтесь вызвать его в другой точке объекта.
Рис. 4.28. Иконки индикаторов и элементов управления (нижняя строка) и они же на лицевой панели (верхняя строка)
11. Работа со строками в LabView – создание, отображение, поиск отдельных подстрок. Элементы выбора case.

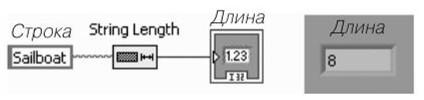

Строки, как и массивы, могут быть весьма полезными при использовании встроенных функций, предлагаемых LabVIEW. Функция Длина строки (String Length) возвращает число символов в данной строке, рис. 9.8.
Рис. 9.8. Функция Длина строки
Функция Объединение строк (Concatenate Strings) объединяет все входные строки в одну выходную, рис. 9.9.
Рис. 9.9. Функция Объединение строк [1]
Рис. 9.11. Функция объединения строк собирает предложение из массива строк и одной строки
