Лекция 3

Вид контроля	Классификация методов неразрушающего контроля
	по характеру взаимодействия физических полей с контролируемым объектом	по первичному информативному параметру	по способу получения первичной информации
Вихретоковый	Прошедшего излучения Отраженного излучения	Амплитудный Фазовый Частотный Спектральный Многочастотный	Трансформаторный Параметрический

Классификация ВТП

По типу преобразования параметров контроля в выходной сигнал – параметрические и трансформаторные

По способу получения информации об ОК – абсолютные и дифференциальные

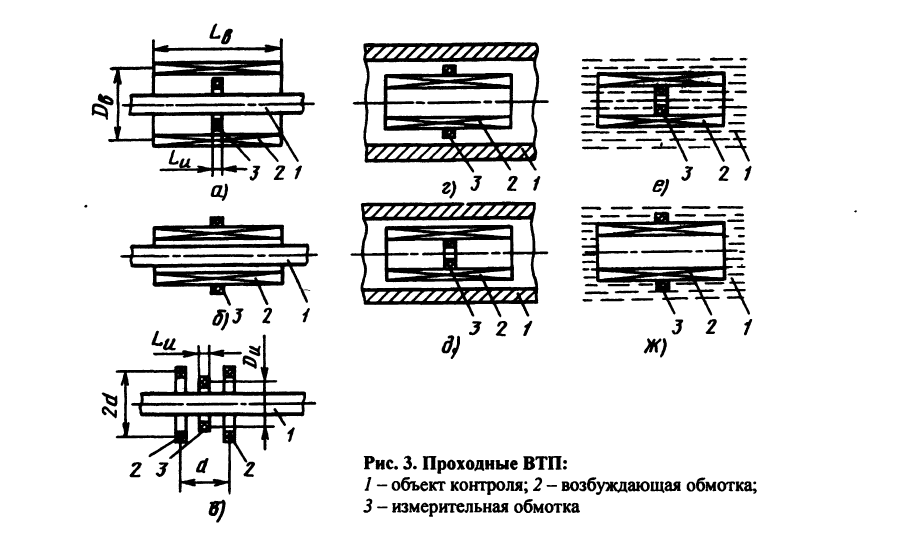

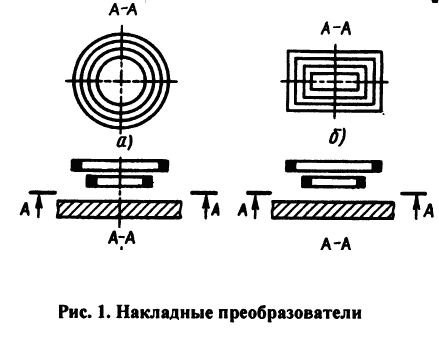

По расположению относительно ОК – проходные, накладные, экранные и комбинированные

По числу элементов – одно- и многоэлементные (матричные)

С сердечником и без него

По назначению – ручные и для сканирующих систем

Еще – роторные

.  Схема включения катушек ВТП может быть, например, такой

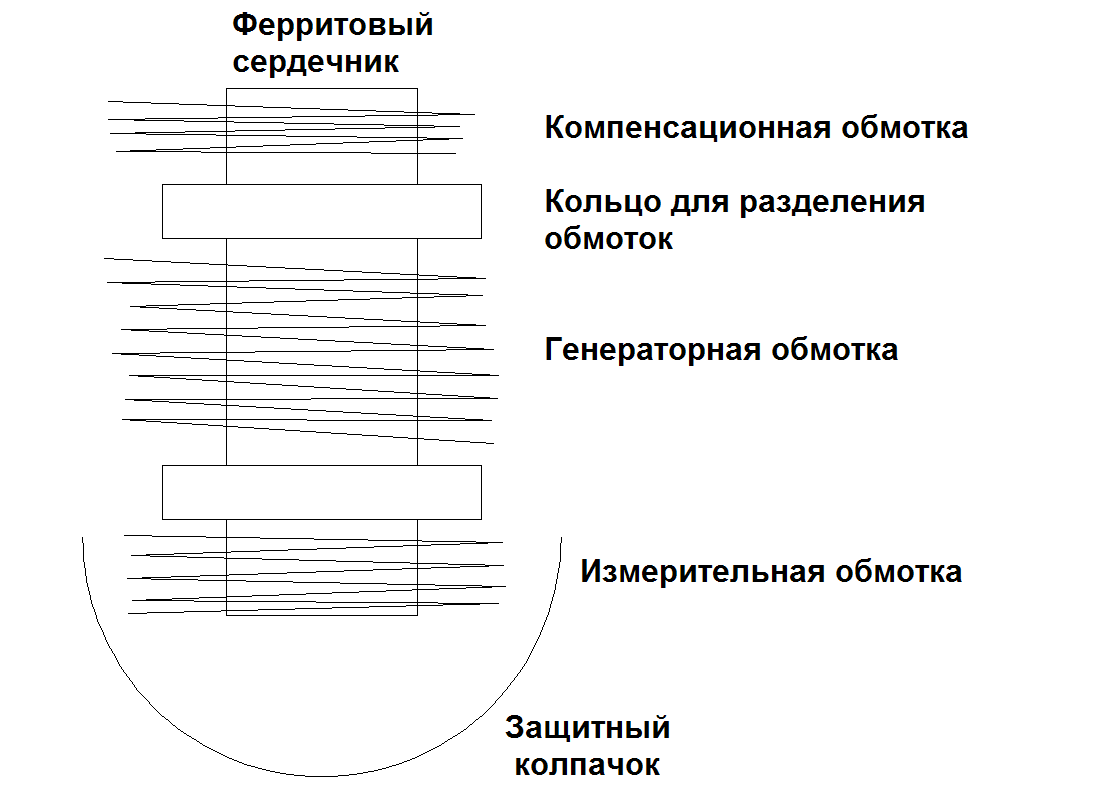

3.  Компоновочная схема может быть, например, такой

4. Подбор параметров катушек – нормальной теории нет, только экспериментально.

Принципы подбора:

– провод как можно тоньше

– генераторная катушка не должна греться

– генераторная катушка должна быть согласована с генератором дефектоскопа (проверяется по отсутствию искажений сигнала на осциллографе)

– примерное количество витков измерительной и компенсационной катушек – ½ генераторной

– точное количество витков измерительной катушки подбирается так, чтобы на комплексной плоскости дефектоскопа сигналы от трещины, отрыва ВТП и наклона ВТП двигались в правильных направлениях

– геометрический центр измерительной катушки должен находиться "в фокусе" защитного колпачка, чтобы при наклоне ВТП не изменялось расстояние от катушки до поверхности объекта контроля
