Проверка настройки АнСУ

Работы по настройке АнСУ проводятся только для радиостанций ГМВ диапазона, для радиостанций МВ диапазона требуется только фиксация КСВ антенно-фидерного тракта (при появлении надписи AL.AFU).

Перед проведением настройки АнСУ, следует произвести фиксацию значения КСВ при помощи КСВ-метра типа SX-600 или аналогичного, удовлетворяющего требуемым параметрам, для этого:

необходимо соединить вход прибора TX(1.8-160 mHz) с антенным выходом радиооборудования с помощью коаксиального кабеля с и антенный выход прибора ANT(1.8-160 mHz) с антенным фидером или поглощающей нагрузкой, переключатель Sensor установить в положение 1(1.8-160 mHz);

при необходимости для подсветки шкалы прибора нужно соединить прилагаемый кабель питания постоянного тока между источником питания и разъемом DC на задней стенке прибора. Напряжение источника постоянного тока должно составлять 11-15 В.

Для проверки КСВ необходимо установить переключатель «FUNCTION» в положение «CAL» (калибровка).

Повернуть ручку «CAL» полностью против часовой стрелки до положения «MIN», затем нажатием тангенты на ПУС или МТ включить радиооборудование на передачу и повернуть ручку «CAL» по часовой стрелке так, чтобы стрелка прибора находилась в положении CAL «∞».

В то время пока оборудование остается включенным на передачу, нужно установить переключатель «FUNCTION» в положение «SWR» (КСВ). При этом индикатор должен показывать КСВ используемой антенны.

Необходимо учитывать, что если передаваемая радиочастотная мощность больше 5 Вт, то снятие показаний необходимо осуществлять со шкалы H, если меньше 5 Вт – то со шкалы L Полученное значение должно находиться в пределах от 1 до 1,5 единиц. Если полученное значение выходит за указанные пределы, то следует произвести ревизию антенно-фидерного тракта, и произвести настройку АнСУ для радиостанций КВ диапазона.

Для проведения проверки настройки АнСУ установить параметр «С47» конфигуратора радиостанции в состояние 00.

13

Включить тумблером «ВКЛ ПРД» на панели АнСУ радиостанцию на передачу, зафиксировать показания амперметра АнСУ в положениях переключателя «ТОК АНТЕННЫ» и «ФАЗА». Сравнить полученные показания с результатами предыдущих проверок. При отклонении в сторону уменьшения показаний измерительного прибора для положения переключателя «ТОК АНТЕННЫ» произвести подстройку АнСУ.

Проведение настроек АнСУ выполнять на нерабочем канале (выбирается установкой параметра конфигуратора «С26»). После настройки АнСУ при остром характере резонанса вернуться на рабочий канал, установив параметр конфигуратора «С26» и подстроить по показаниям измерительного прибора для положения переключателя «ТОК АНТЕННЫ» вращением ротора переменного конденсатора максимальное значение тока. При разных значениях максимумов тока антенны и тока фазы (характерно для острорезонансных антенн) настройку оставить в положении максимума тока антенны.

При проверке обратить внимание на показания измерительного прибора в положении переключателя «ФАЗА». Значительное увеличение (более 20%) и невозможность получения при подстройке показаний менее 0,4 мА свидетельствует об ухудшении параметров заземления, что является основной причиной расстройки АнСУ при несимметричных антеннах.

После проведения манипуляции по настройке, установленным порядком опломбировать АнСУ.

14

Линейно-аппаратные залы (ЛАЗ)

Мультиплексоры СМК-30

Масштабный план размещения оборудования на рабочем месте и оборудования ЛАЗ представлены в Приложениях 1,2.

В основном, мне были показаны в шкафах мультиплексоры СМК-30.

Мультисервисный мультиплексор СМК-30 – это единая технологическая платформа, способная комплексно решать телекоммуникационные задачи на современном уровне.

Оборудование предназначено для эксплуатации в единой сети электросвязи (ЕСЭ) России, сетях СЦИ, СПД ОТН, ОбТС, ОТС ОАО «РЖД», других ведомственных сетях связи.

Назначение мультиплексора

1. Мультисервисный мультиплексор СМК-30 предназначен для построения первичных сетей связи синхронной цифровой иерархии (SDH) уровней 2

Мбит/с, STM-1 и STM-4.

2.Мультиплексор позволяет организовать различные виды связи:

систему передачи синхронной цифровой иерархии (СЦИ) уровней STM- 1

иSTM-4;

сеть передачи данных общетехнологического назначения (СПД ОТН);

связь совещаний (СС);

охранную и пожарную сигнализацию и видеонаблюдение (ОПС);

систему передачи данных с IP протоколами (IP);

15

систему передачи данных по медножильным кабелям с использованием технологии DSL (DSL).

Отличительные функциональные особенности:

комплексное решение задач связи объекта;

высокий уровень информационной безопасности и независимости от сторонних производителей, обусловленный тем, что все программное обеспечение и аппаратные средства созданы специалистами «Пульсар-Телеком» с использованием современных технологий без использования программных продуктов сторонних производителей;

высокая гибкость аппаратуры и программного обеспечения (возможность добавления новых аппаратных возможностей модулей без их замены);

возможность обновления аппаратных и программных версий без остановки работы остальных модулей, при этом программное обеспечение каждого модуля обновляется дистанционно с АРМ ЦСПД;

многофункциональная система мониторинга и администрирования

Мультиплексор СМК-30 состоит из:

системного модуля;

блока вентиляторов*;

модуля питания и индикации;

каркаса; абонентских модулей.

Примечание * – блоком вентиляторов комплектуется оптический мультиплексор.

Мультисервисный мультиплексор СМК-30 возможно использовать в качестве:

мультиплексора синхронной цифровой иерархии для работы по волокон- но-оптическому кабелю,

первичного мультиплексора СПД-ОТН,

оборудования DSL для работы по медному кабелю,

аппаратуры связи совещаний,

маршрутизатора TCP/IP,

16

оборудования уплотнения телеграфных каналов.

На базе существующей сети СПД ОТН СМК-30 позволяет с минимальными затратами создать в помещениях станций распределенную систему охранной и пожарной сигнализации с централизованным управлением.

СМК-30 объединяет в себе практически все системы и технологии связи железнодорожной станции. При этом обеспечивается повышенная надежность связи и современный уровень предоставляемых услуг. Мультиплексор может использоваться как комплексное решение со всеми видами связи, так и выборочно с отдельными системами в любых комбинациях в зависимости от потребности.

Комплекс оборудования на основе мультиплексора СМК-30 является открытой системой, функции которой постоянно расширяются. В связи с этим на предприятии появляются новые устройства, выпускаются новые версии встроенного программного обеспечения, программного обеспечения системы мониторинга и администрирования, специализированных АРМов. Техническое сопровождение системы проводится предприятием бесплатно в течение всего периода эксплуатации оборудования и включает в себя обновление версий программного обеспечения, добавление новых функций, консультации обслуживающего персонала, гарантийное обслуживание.

Создаются и развиваются сервисные центры на сети дорог. Сервисные центры организуют техническое обслуживание, сопровождение системы, централизованную доставку на предприятие устройств для ремонта, анализ отказов.

Основные технические характеристики СМК-30

активных каналов

Конструктив. Варианты исполнения СМК-30

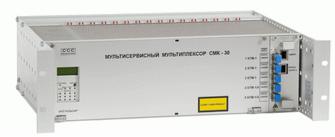

Мультиплексор СМК-30 представляет собой блок размером 482х132х310 (стандартный крейт высотой 3U). Максимальная масса мультиплексора при всех установленных модулях 10 кг. Мультиплексор устанавливается в стандартный 19” шкаф. Рабочее положение – горизонтальное. Кассета мультиплексора имеет 17 установочных слотов. Слот N0 – модуль питания и индикации, слоты N1-N15 – модули (порядок установки произвольный), слот N16 – системный модуль. Все модули устанавливаются в любых комбинациях без ограничений, общее максимальное количество модулей -15.

Передняя дверца на петлях имеет окно под панель индикации. В закрытом состоянии визуально доступны ЖК дисплей, светодиодные индикаторы общего состояния, состояния потоков Е1 и синхронизации, кнопка отключения звуковой сигнализации. При открытой дверце обеспечивается доступ к кнопкам режимов мультиплексора и к выключателю питания. Функция программирования мультиплексора с кнопок может быть дистанционно запрещена. При открытой дверце обеспечивается доступ к контрольным линейным разъемам и светодиодным индикаторам общего состояния модулей и состояния каналов.

На задней стороне мультиплексора находится кросс-плата, на которой расположены разъемы линейных абонентских портов, потоков Е1, внешней син-

18

хронизации и администрирования. Количество абонентских линейных разъемов – 30, на каждом до четырех каналов. Тип разъемов со стороны линий абонентов – DB-9F (розетка), со стороны потоков Е1 – DB-9M (вилка, четыре разъема), и внешней синхронизации – DB-9M (вилка), разъем внешнего администрирования – DB-9M (вилка). Общее количество разъемов на кросс-плате – 36. Разъемы для подключения источников питания ~220В, резервного -48В (-60В) или аккумуляторной батареи -60В, болт для заземления устройства также находятся сзади на кросс-плате.

Оптические SFP-слоты расположены на передней панели системного модуля СМК-30

В таблице представлены варианты исполнения мультиплексора, канальная емкость и обслуживаемые системы.

Примечание:

Б - базовые порты Е1 расположены на системном модуле мультиплексора и не занимают отдельного посадочного места; Д - дополнительные порты Е1 расположены на модулях СМПЕ1-4, рассчитаны на обслуживание 4 портов Е1 и занимают посадочное место в кассете мультиплексора.

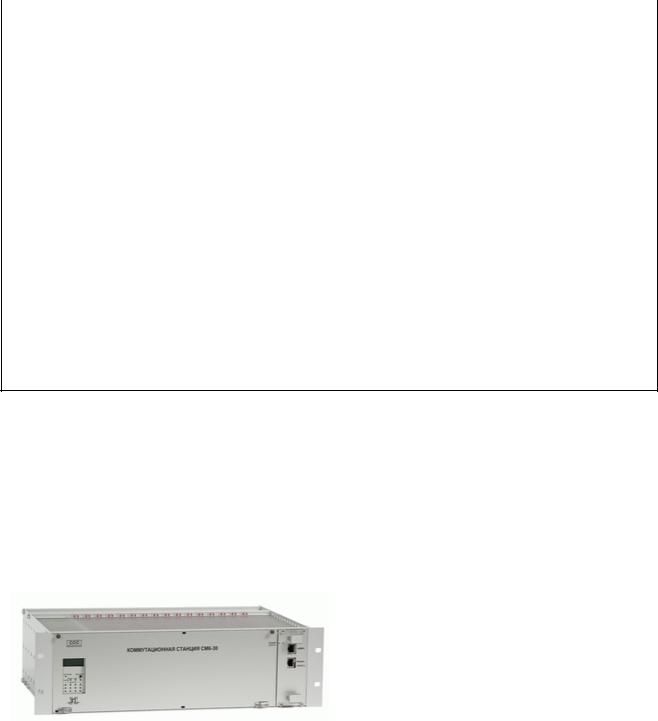

Коммутационная станция СМК-30

Коммутационная станция (КС) СМК-30 предназначена для работы в качестве учрежденческой телефонной станции (УАТС) с функциями ЦСИС на телефонной сети связи общего пользования и технологических сетях связи в случае их присоединения к сети связи общего пользования.

КС СМК-30 позволяет комплексно решать задачи построения сетей опе- ративно-технологической (ОТС) и общетехнологической (ОбТС) связи на ведомственных сетях.

Коммутационная станция СМК-30 позволяет осуществлять произвольную коммутацию между любыми канальными интервалами потоков Е1 и абонентских модулей. Типы абонентских окончаний – аналоговые и цифровые. Соединительные линии – цифровые потоки Е1. Протоколы межстанционной связи – EDSS-1, 2ВСК. Возможно построение сети АТС на оборудовании КС СМК-30 и
