7. Проектирование резервной электростанции
Во время аварии источников внешнего электроснабжения основные устройства дома связи обеспечивает питанием местная резервная электростанция. В качестве резервной электростанции выбрана дизель-генераторная автоматизированная установка (ДГА). ДГА должны обеспечивать электроэнергией следующие устройства:
-вся аппаратуру связи, питаемую постоянным и переменным током;
-сеть гарантированного освещения;
-устройства вентиляции аккумуляторных помещений;
-собственные нужды электростанции (освещение, отопление, вентиляцию).
Часть потребителей во время аварии источников внешнего электроснабжения отключаются. К таким устройствам относятся приборы негарантированного освещения и силовое оборудование.
На основании общей активной мощности выбирается ДГА:
На основании расчета выбран тип ДГА – P50E.
Степень загрузки ДГА определяется по формуле:
Kз = PДГА расч/ PДГА = 0,794
ДГА запускается автоматически при пропадании напряжения на фидерах питания. Через 25-30 секунд после отключения фидеров ДГА принимает нагрузку. При появлении напряжения в одном из фидеров ДГА автоматически отключается и останавливается. Технические данные ДГА представлены в табл. 11.
Таблица 11
Серия «Lister Powered Gen Sets» |
380 В,50 Гц, 3ф |
|||||||||
Модель |
Мощность |
Частота вращения, об./мин |
Расход топлива, л/час |
Расход масла, г/кВт·ч |
Объем топливного бака, л |
Габаритные размеры Д×Ш×В мм |
Масса, кг |
Цена, тыс.р. |
||
кВА |
кВт |
|||||||||
P50E |
50 |
40 |
1500 |
13,9 |
0,25%÷1,25% от расхода топлива |
176 |
2149х752х1393 |
932 |
346,2 |
|
8. Разработка структурной схемы эпу

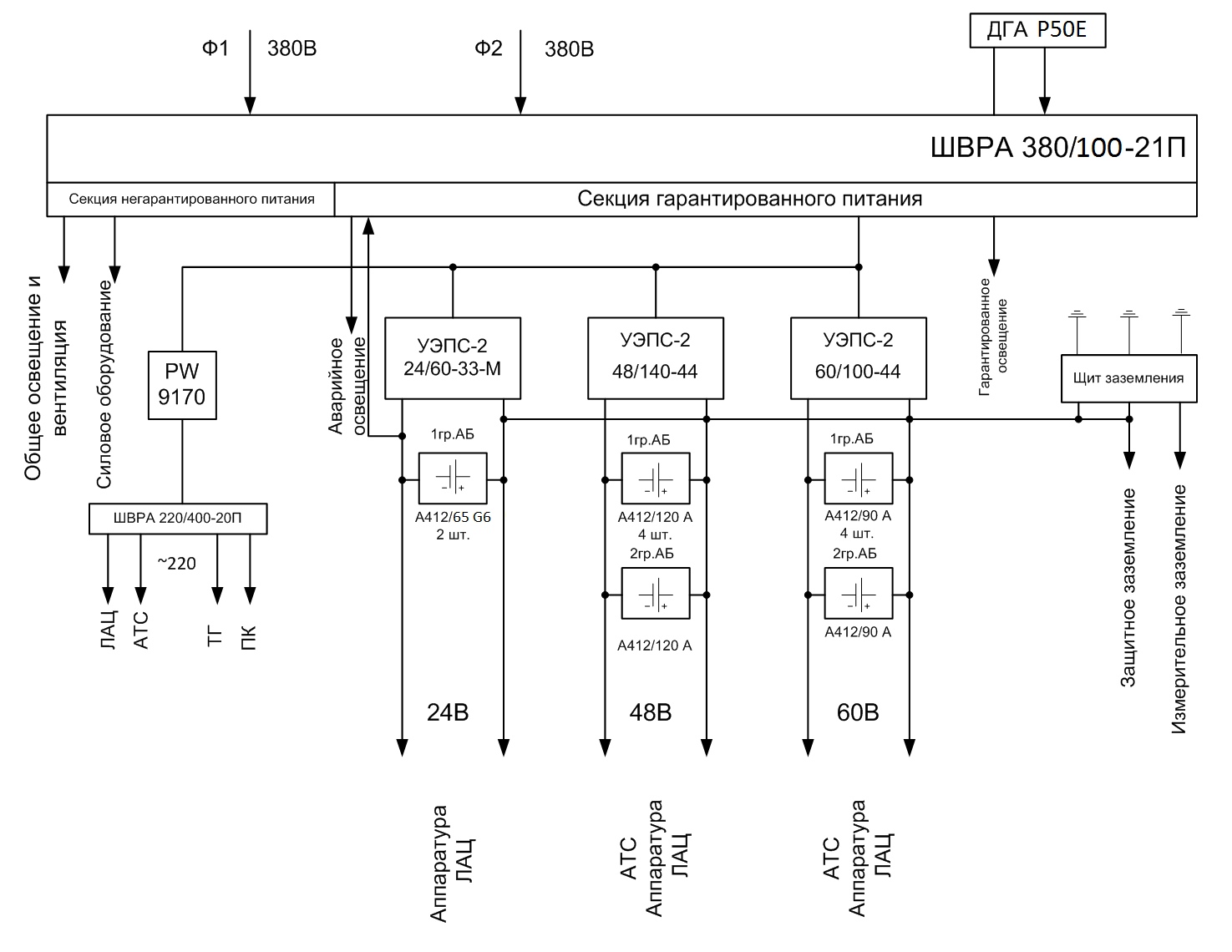

На рис. 4 представлена структурная схема ЭПУ.
Рис. 4
Бесперебойное питание для аппаратуры связи ЛАЦ и АТС обеспечивается от электропитающих установок постоянного тока ЭПУ-24, ЭПУ-48 и ЭПУ-60.
Бесперебойное питание потребителей переменного тока обеспечивается источником бесперебойного питания ИБП. К таким потребителям относятся: персональные компьютеры (ПК), на базе которых организуются автоматизированные рабочие места (АРМ) для контроля и управления аппаратурой связи; телеграфные аппараты типа «Вектор-2000» и др. Распределение питания по потребителям осуществляется через шкаф вводный распределительный переменного тока ШВРА.
9. Сметно – финансовый расчет
В данном разделе определяется размер денежных средств, необходимых для осуществления проекта. В табл. 12 занесена спецификация аппаратуры дома связи.
Таблица 12
Оборудование |
Ед. изм. |
Кол-во |
Стоимость, р. |
|
Единичная |
Общая |
|||
Стойка УЭПС-2 24/60-33-М |
Шкаф |
1 |
31400 |
31400 |
Стойка УЭПС-2 48/140-44 |
Шкаф |
1 |
57240 |
57240 |
Стойка УЭПС-2 60/100-44 |
Шкаф |
1 |
25600 |
25600 |
Выпрямитель ВБВ 24/20-2М |
- |
1 |
16500 |
16500 |
Выпрямитель ВБВ 48/35-2К |
- |
1 |
25600 |
25600 |
Выпрямитель ВБВ-60/25-2К |
- |
1 |
25600 |
25600 |
Аккумуляторы А412/65 G6 |
Моноблок на 12 В |
3 |
640 |
1920 |
Аккумуляторы А412/120 А |
Моноблок на 12 В |
5 |
1890 |
9450 |
Аккумуляторы А412/90 А |
Моноблок на 12В |
4 |
1800 |
7200 |
|
|
|
|
|
ДГА Р50Е |
- |
1 |
|
|
ИБП серии PW 9710 |
Модуль |
1 |
137092 |
137092 |
ШВРА 220/40-20(П) |
Шкаф |
1 |
9500 |
9500 |
ШВРА 380/100-21(П) |
Шкаф |
1 |
9500 |
9500 |
Итого 342322 |
356562 |
|||
Транспортно-заготовительные расходы |
% |
4,2 |
14976 |
|
Всего |
|
341586 |
||
