Проверка ручного и автоматического переключения фидеров и нагрузок

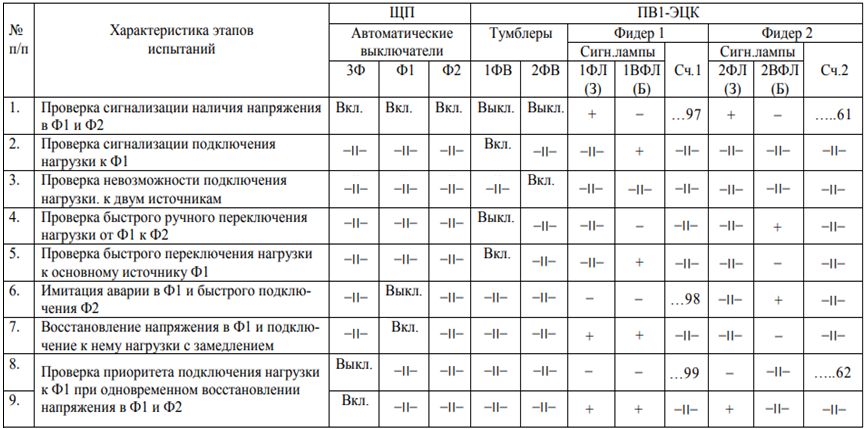

Таблица 2

Данное испытание ЭПУ показало, что при ручном и автоматическом переключении фидеров алгоритм функционирования не нарушен. При проверке срабатывает сигнализация наличия напряжения в фидерах и сигнализация подключения нагрузки к одному из них. При отключении основного источника происходит быстрое переключение на второй. При восстановлении питания от основного источника нагрузка подключилась к нему через 1 мин 20 с. Замедление при подключении нагрузки к основному источнику необходимо для исключения повторного пропадания питания и уверенности в стабильности восстановленного напряжения. Время замедления находится в пределах технических параметров ЭПУ (1-2 мин).

Измерение напряжений в фазах фидеров

При измерении напряжения в каждой из фаз должно наблюдаться номинальное значение напряжения сети – 220 В. Это подтверждается при снятии показаний с вольтметра установки. Данные измерений приведены в табл. 3.

Таблица 3

, В			, В
Ф1	Ф2	Ф3	Ф1	Ф2	Ф3
220	220	220	223	223	223

Измерение токов в фазах фидеров

В таблице 4 приведены измеренные значения токов в фазах фидеров.

Таблица 4

, А			, А
Ф1	Ф2	Ф3	Ф1	Ф2	Ф3
<10	<10	<10	<10	<10	<10

Проверка напряжения отключения и включения Ф1

Для контроля работы полупроводникового реле РПН при изменении напряжения сети необходимо создать условия, при которых произойдёт последовательно отключение и включение Ф1. Для этого используется ЛАТР, с помощью которого можно изменить напряжение питания и оценить его величину при отключении и включении Ф1. Данные измерений приведены в табл. 5.

Таблица 5

Показатели	Напряжение, В
	отключения	Включения
Норма (технические данные)	183±4	198±4
Измеренное значение	195	200

По результатам измерений можно сказать, что напряжение включения соответствует норме по техническим данным. Оно составляет 200 В, при норме от 194 до 202 В. Однако напряжение отключения выходит за пределы нормы. Оно превышает максимально допустимое на 8 В. Для данной ситуации это не является критической неполадкой, требующей немедленного исправления, так как отключение Ф1 в случае снижения напряжения произойдёт раньше, но не позже положенного значения. Такая неполадка должна быть устранена при возможности, так как меньший интервал возможных колебаний напряжения сети может привести к ложным отключениям Ф1 и износу элементов установки.

Проверка работы сигнализаторов заземления

Для удовлетворительной работы ЭПУ необходимо контролировать сопротивления изоляции электрической сети, подключённой к источнику питания. С этой целью определяются номинальные значения сопротивления в зависимости от номинального напряжения питания потребителей. По таблице технических параметров ЭПУ минимальное сопротивление изоляции относительно «земли» должно составлять не менее 1 кОм/В. В табл. 6 указаны номинальные значения и приведены диапазоны значений сопротивления изоляции в рабочем режиме. Также сымитирован режим работы с повреждением; для него по таблице диапазонов определяются сопротивления изоляции в зависимости от показаний сигнализаторов заземления.

Таблица 6

№ п/п	Наименование нагрузки	Полож. перекл. З	Номинальные значения		Рабочий режим		Измерения с повреждением
			, В	, кОм	Показ. индик.	, кОм		Показ. индик.	, кОм
1	Реле поста ЭЦ	Р	=24	≥24	0	∞-252		8	31-12
2	Лампы табло	ЛТ	~24	≥24	0	∞-252		9	16-0
3	Рельсовые цепи	РЦ	~220	≥220	0	∞-1980		8	242-99
4	Обогрев электроприводов	ЭО	~220	≥220	0	∞-1980		8	242-99
5	Светофоры	СВ	~220	≥220	0	∞-1980		8	242-99
6	Раб. цепи стрелок	РСТ	=220	≥220	0	∞-1980		8	242-99

По результатам измерений можно сделать вывод, что сигнализатор работает удовлетворительно и отражает текущее состояние изоляции электрической сети. В данном случае имитация повреждения показала, что все значения сопротивления являются удовлетворительными, кроме значения для ЛТ (ламп табло). Так, при положенном сопротивлении изоляции (≥24 кОм) повреждение создало условия, при которых сопротивление выходит за пределы нормы (16-0 кОм).
