Цель работы: изучение электропитающей установки (ЭПУ) поста электрической централизации (ЭЦ) для промежуточных станций и испытание её на соответствие техническим данным.
Схема и технические данные ЭПУ

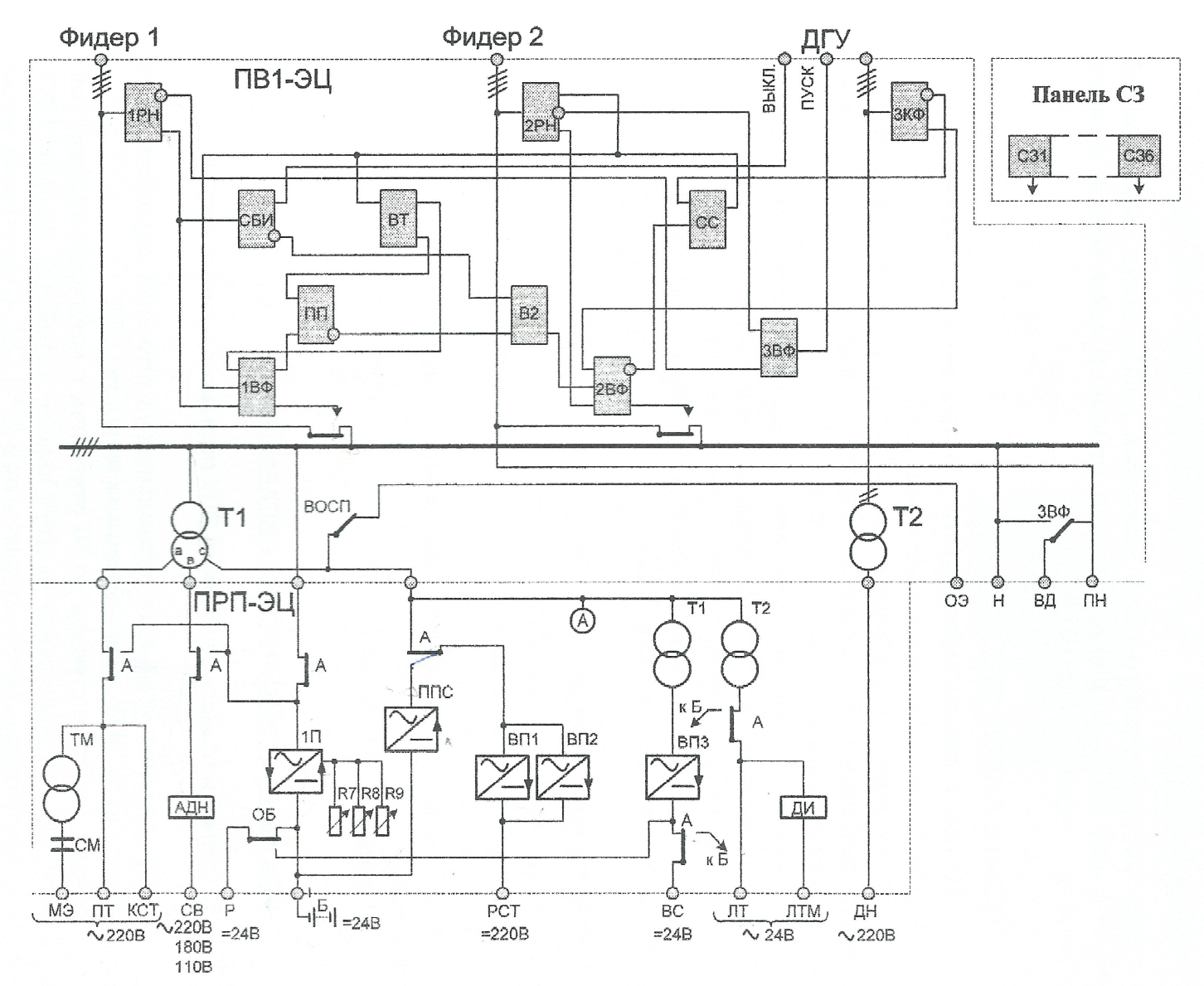

Рис. 1 – Структурная схема ЭПУ
ЭПУ выполнена на двух панелях: вводной ПВ1-ЭЦ и распределительно-преобразовательной ПРП-ЭЦ.
Панель ПВ1-ЭЦ предназначена для подключения:
Двух внешних, трёхфазных, независимых источников переменного тока – Ф1 и Ф2
Устройств, обеспечивающий автоматическое и ручное переключение внешних источников электроэнергии
Силовых трансформаторов Т1 и Т2
Шести сигнализаторов заземления цепей питания
Питания нагрузок (ОЭ, Н, ВД, ПН)
Полупроводниковых реле напряжения 1РН и 2РН типа РПН
Панель ПВП-ЭЦ предназначена для распределения энергии источников питания по различным нагрузкам ЭЦ, автоматического заряда аккумуляторной батареи и преобразования её энергии в переменный ток для питания основных нагрузок ЭЦ в аварийном режиме.
В табл. 1 представлены технические данные ЭПУ поста ЭЦ.
Таблица 1
Характеристика |
Значение |
Напряжение отключения и включение источников переменного тока Ф1 и Ф2, В |
183±4, 198±4 |
Время задержки переключения нагрузки к фидеру 1 при восстановлении в нём напряжения, мин |
1-2 |
Напряжение питания светофоров, В: дневной режим (Д); ночной режим (Н); режим двойного снижения напряжения (ДСН) |
220 180 110 |
Минимальное сопротивление изоляции контролируемых цепей относительно «земли», кОм/В |
1 |
Ниже на рисунке 2 приведена схема испытаний ЭПУ, исследуемая с данной работе.
Рис. 2 – Схема испытаний ЭПУ поста ЭЦ
