Вопрос 16

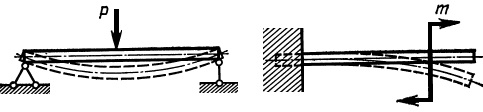

Деформацию изгиба вызывают силы, направленные перпендикулярно к продольной оси балки, или лежащие в проходящих через эту ось плоскостях. Сама ось при воздействии этих сил из прямолинейной превращается в криволинейную (см. Рис.1).

Рис. 1.

Если все действующие на балку нагрузки приложены в одной плоскости, называемой силовой, то изгиб является плоским, а если линия пересечения этой плоскости с плоскостью поперечного сечения (силовой линией) совпадает с одной из главных центральных осей, то изгиб принято называть прямым (см. Рис.2).
