Построение эпюр угловых перемещений при кручении.

Имея формулы для определения деформаций и зная условия закрепления стержня, нетрудно определить угловые перемещения сечений стержня и построить эпюры этих перемещений. Если имеется вал (т.е. вращающийся стержень), у которого нет неподвижных сечений, то для построения эпюры угловых перемещений принимают какое-либо сечение за условно неподвижное.

Рассмотрим конкретный пример (рис. 2.12, а). На рис. 2.12, б дана эпюра Тк.

Примем сечение в точке А за условно неподвижное. Определим поворот сечения В по отношению к сечению А.

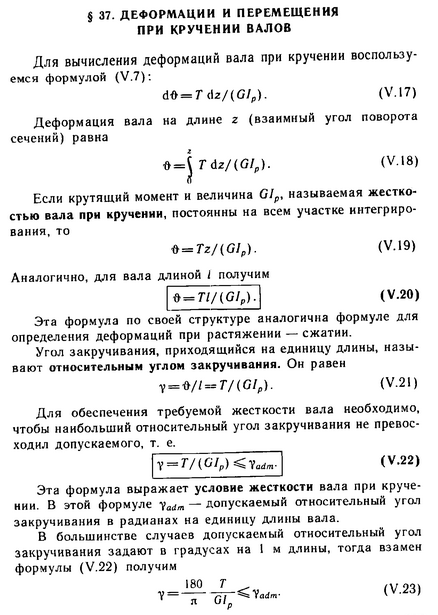

По формуле (2.20) (см. здесь) найдем где ТАВ - крутящий момент на участке АВ; lАВ - длина участка АВ.

Примем следующее правило знаков для углов поворота сечений: углы будем считать положительными, когда сечение поворачивается (если смотреть вдоль оси справа налево) против часовой стрелки. В данном случае будет положительным. В принятом масштабе отложим ординату (рис. 2.12, в). Полученную точку К соединяем прямой точкой Е, так как на участке АВ углы изменяются по закону прямой линии [см. формулу 2.19, в которую абсцисса сечения z входит в первой степени]. Вычислим теперь угол поворота сечения С по отношению к сечению В. Учитывая принятое правило знаков для углов закручивания, получаем

Так как сечение В не неподвижное, то угол поворота сечения С по отношению к сечению А равен

Угол закручивания может получиться положительным, отрицательным и, в частном случае, равным нулю.

Предположим, что в данном случае угол получился положительным. Тогда, отложив эту величину в принятом масштабе вверх от эпюры, получим точку М. Соединяя точку М с точкой К, получим график углов закручивания на участке ВС. На участке CD скручивания не происходит, так как крутящие моменты на этом участке равны нулю, поэтому там все сечения поворачиваются на столько же, на сколько поворачивается сечение С. Участок MN эпюры здесь горизонтален. Читателю предлагается убедиться, что если принять за неподвижное сечение В, то эпюра углов закручивания будет иметь вид, представленный на рис. 2.12, г.
