.docФЕДЕРАЛЬНОЕ АГЕНТСТВО ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА
Федеральное государственное бюджетное образовательное учреждение высшего образования
«Петербургский государственный университет путей сообщения
Императора Александра I»
(ФГБОУ ВО ПГУПС)
Факультет «Автоматизация и интеллектуальные технологии»
Кафедра «Электрическая связь»
ЛАБОРАТОРНАЯ РАБОТА
по дисциплине
«Передающие и приемные устройства железнодорожной радиосвязи»
ТЕМА РАБОТЫ
«Исследование автогенератора»
Выполнил:
Обучающийся группы АР-709 |
________________ Дата, подпись |
Баранов Д.А. И.О. Фамилия |
|
|
|
Исправить замечания:_____________________
_________________________________________
|
________________ Дата, подпись |
Меремсон Ю.Я. Должность, И.О. Фамилия |
Защита: ________________ Зачтено/не зачтено
|
________________ Дата, подпись |
________________ Должность, И.О. Фамилия |
Санкт-Петербург
2020
Оценочный лист
№ п/п |
Материалы необходимые для оценки знаний, умений и навыков |
Показатель оценивания |
Критерии оценивания |
Шкала оценивания |
1 |
Лабораторная работа № __68__ |
Наличие заготовки |
Присутствует |
1 |
Отсутствует |
0 |
|||
Правильность ответа на вопрос |
Получены правильные ответы на вопросы |
3 |
||
Получены частично правильные ответы |
1 |
|||
Получены неправильные ответы |
0 |
|||
Срок выполнения работы |
Выполнение в срок |
2 |
||
Выполнение с опозданием на 1 неделю и более |
0 |
|||
Точность выводов |
Выводы носят конкретный характер |
4 |
||
Выводы носят формальный характер |
0 |
|||
ИТОГО максимальное количество баллов |
10 |
Оглавление
1.Исследование режимов самовозбуждения генератора. 4
1.1 Снятие ВАХ полевого транзистора 4
1.2 «Мягкий» режим 4
1.3 «Жесткий» режим 5
2. Зависимость крутизны S от Uзи 5
Заключение 6
Цель работы: исследование схемы транзисторного автогенератора гармонических колебаний с трансформаторной обратной связью и экспериментальная проверка основных положений теории самовозбуждения.

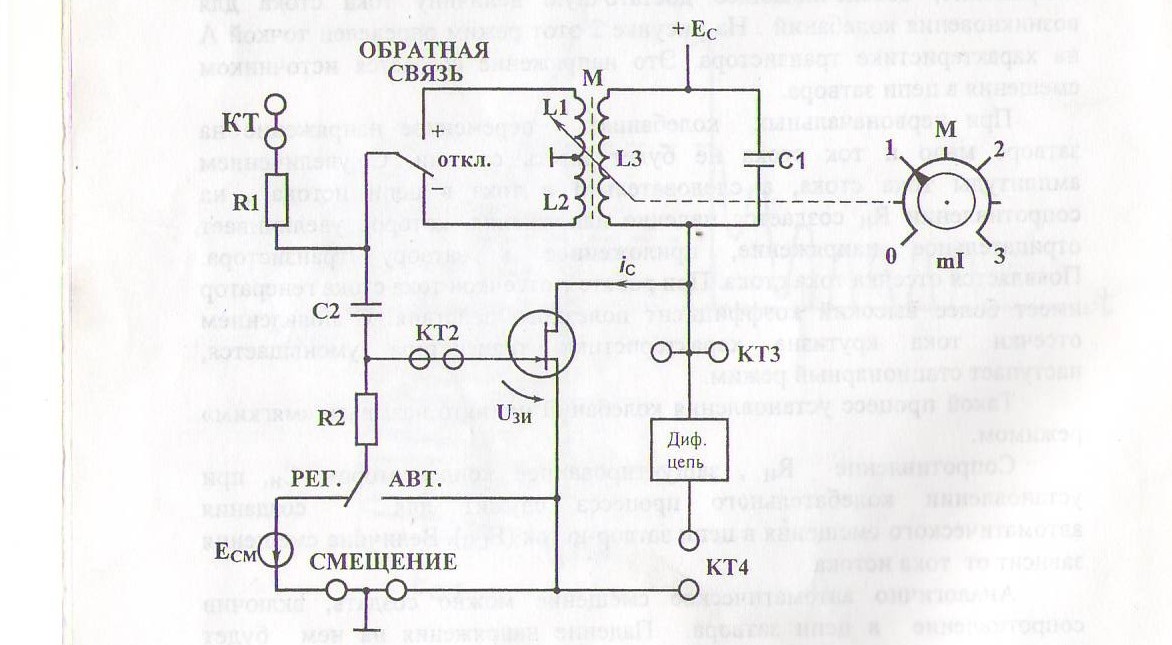

Схема установки:
Рисунок 1-Генератор
1.Исследование режимов самовозбуждения генератора.
1.1 Снятие ВАХ полевого транзистора
ВАХ полевого транзистора
Таблица №1
Есм=Uзи, В |
0 |
0,5 |
1 |
1,5 |
2 |
2,5 |
3 |
3,5 |
4 |
4,5 |
5 |
5,5 |
Ic, mA |
4,14 |
3,40 |
2,87 |
2,09 |
1,65 |
1,23 |
0,84 |
0,56 |
0,29 |
0,13 |
0,02 |
0 |

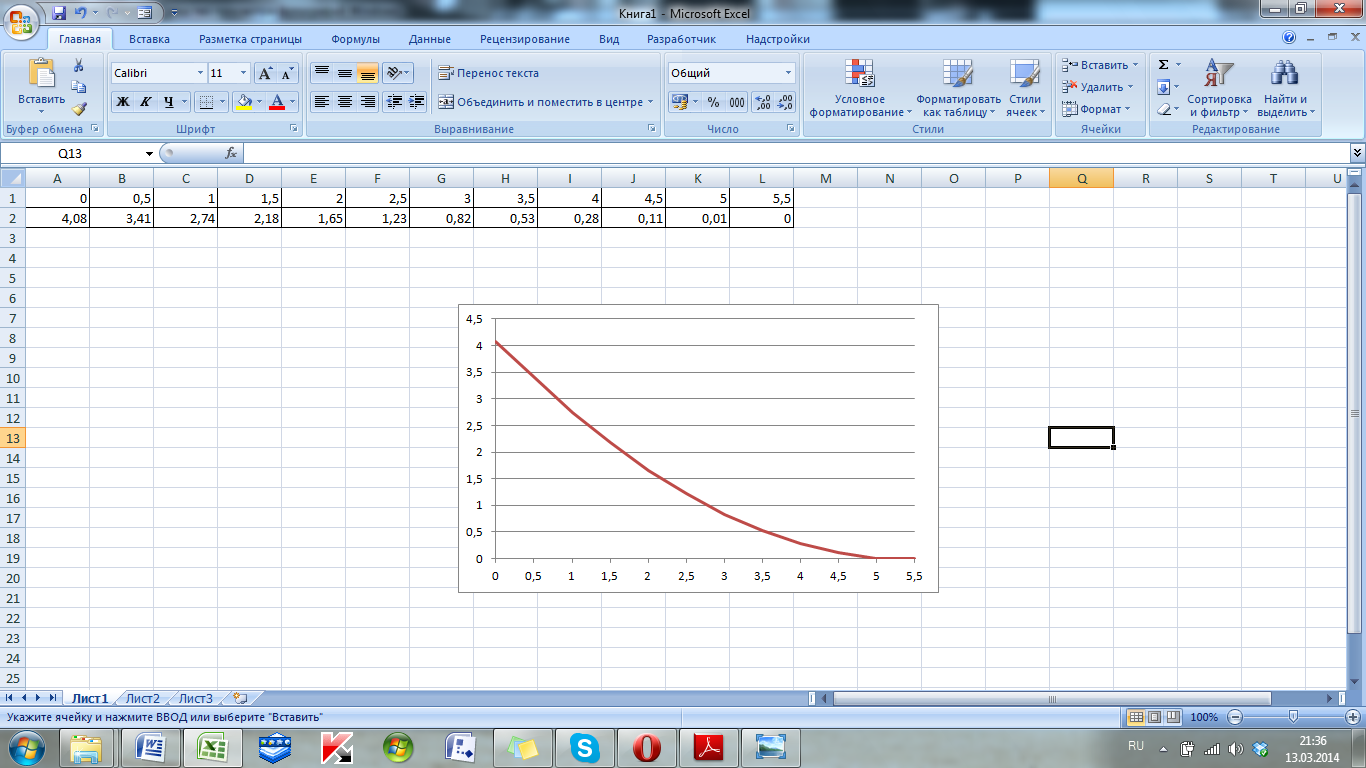

Рисунок 2-График ВАХ Iс=φ(Uзи)
1.2 «Мягкий» режим
Есм=2В, Мкр1=1мГн.
Таблица № 2
М, мГн |
0 |
0,5 |
1 |
1,5 |
2 |
2,5 |
3 |
Uст, В |
0,05 |
0,055 |
0,87 |
1,4 |
1,68 |
2 |
2,3 |

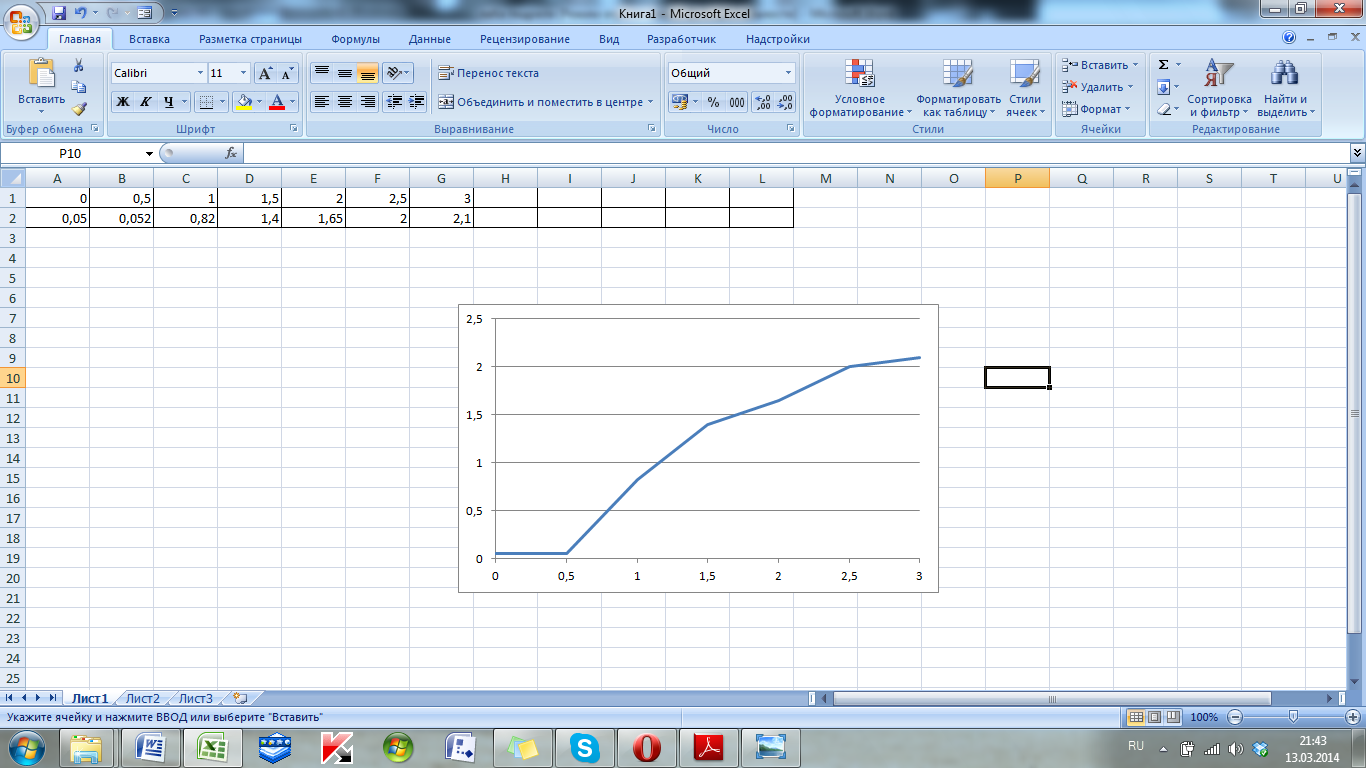

Рисунок №3- Зависимость Есм2 от Мкр1 при «мягком» режиме
1.3 «Жесткий» режим
Есм2=4В, Мкр1=1,5 мГн
Таблица №3
М, мГн |
0 |
0,5 |
1 |
1,5 |
2 |
2,5 |
3 |
Uст, В |
0,068 |
0,068 |
0,069 |
1,1 |
1,3 |
1,8 |
2 |

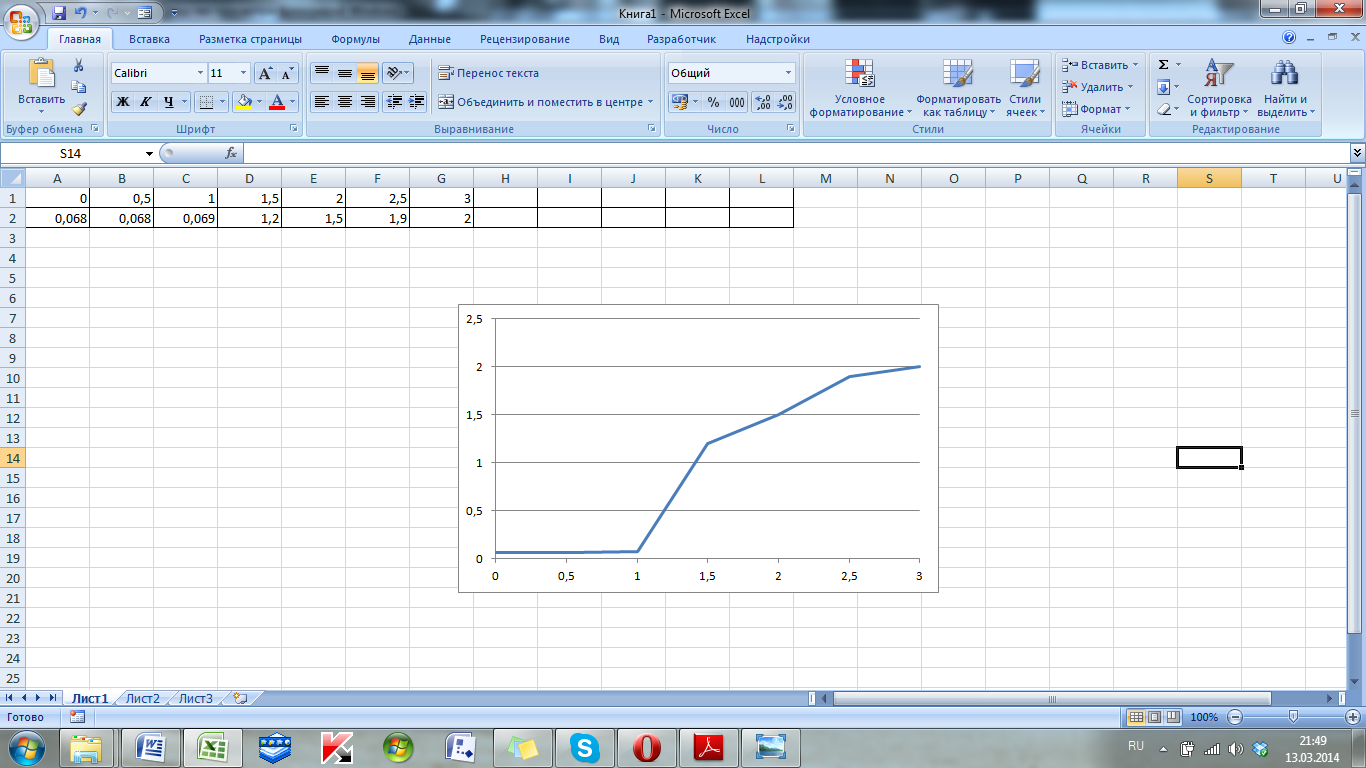

Рисунок №4- Зависимость Есм2 от Мкр1 при «жестком» режиме
2. Зависимость крутизны S от Uзи
Таблица №4
Есм, В |
0 |
0,5 |
1 |
1,5 |
2 |
2,5 |
3 |
3,5 |
4 |
4,5 |
5 |
5,5 |
S, мА/В |
0 |
1,34 |
1,34 |
1,11 |
1,06 |
0,86 |
0,84 |
0,57 |
0,5 |
0,32 |
0,2 |
0,02 |
Рисунок №5- График зависимости S=φ(Uзи)
Заключение
В ходе проделанной лабораторной работы была исследована схема транзисторного автогенератора гармонических колебаний с трансформаторной обратной связью, изучен принцип работы автогенератора на полевом транзисторе, построены таблицы с измерениями и графики по ним.
