Цель работы: изучение принципов построения синтезаторов частот в возбудителях передатчиков, экспериментальное исследование синтезатора частоты с импульсно-фазовым детектором.

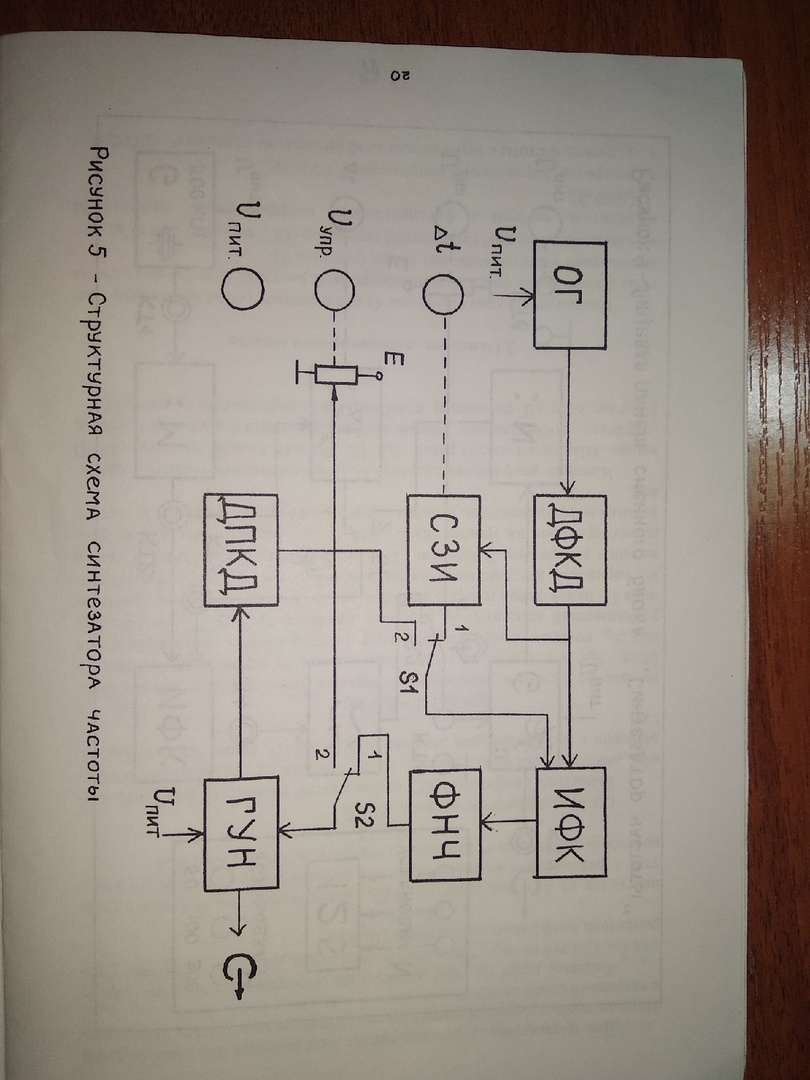

Рис. 1 – структурная схема синтезатора частоты

1. Определение диапазона перестройки генератора, управляемого напряжением (ГУН). Снятие характеристики управления.

Таблица 1

Uупр. В	0,01	1,04	2,00	3,12	4,05	5,02	6,06	7,07	8,09	9,05
fгун, кГц	239.2	286.1	948.1	1516.9	1830.2	2065.0	2214.9	2275.0	2279.5	2278.4

10,04	11,02	12,16
2277.0	2275.8	2275

Рис. 2 – характеристика управления ГУН

2. Определение нестабильности частот ОГ и ГУН при изменении питающего напряжения.

Таблица 2

Uпит макс = 12.18 В U*упр = 1.36 В fгун = 495 кГц fог = 499 кГц

Uпит мин = 11.19 В fгун = 401.8 кГц fог = 499 кГц

Uпит мин = 11.19 В Uупр = U*упр = 1.36 В fгун = 477.9 кГц fог = 499 кГц

3. Определение шага сетки частот для М = 50, 100, 200.

Таблица 3

Шаг сетки частот Fш (кГц)	М = 50	М = 100	М = 200
Расчетный	10.0	5.0	2.5
Измеренный	499/50	499/100	499/200

F_ш = f_ог/М

Абсолютная и относительная нестабильность частоты ОГ и ГУН при изменении питающего напряжения.

• Абсолютная нестабильность:

∆ = f_гун2 - f_гун1 = 401.8 – 495 = 93.2

∆ = f_ог2 – f_ог1 = 499 – 499 = 0

∆ = f_ог3 – f_ог1 = 499 – 499 = 0

• Относительная нестабильность

δ_гун = ∆ / f_гун1 = 93.2 / 495 = 0.188

δ_гун = ∆ / f_гун2 = 93.2 / 401.8 = 0.232

δ_гун = ∆ / f_гун1 = 93.2 / 477.9 = 0.195

δ_ог = ∆ / f_ог1 = 0 / 499 = 0

Заключение

При выполнении лабораторной работы были изучены принципы построения синтезаторов частот в возбудителях передатчиков. Проведено исследование синтезатора частоты с импульсно-фазовым детектором. Данные, полученные в ходе эксперимента, представлены в отчете. Также рассчитана частота импульсов на выходе ДФКД и определены абсолютная и относительная нестабильность частоты ОГ и ГУН при изменении питающего напряжения.
