КОНТРОЛЬНАЯ РАБОТА №4

по дисциплине

«ОСНОВЫ ТЕХНИЧЕСКОЙ ДИАГНОСТИКИ»

ТЕМА РАБОТЫ

«ПОСТРОЕНИЕ ТЕСТОВ ДЛЯ КОМБИНАЦИОННЫХ СХЕМ НА ЛОГИЧЕСКИХ ЭЛЕМЕНТАХ МЕТОДОМ СУЩЕСТВЕННЫХ ПУТЕЙ»

Обучающийся	________________ Подпись, дата	Баранов Д.А. И.О. Фамилия
Сдан на проверку	________________ Подпись, дата	________________ Уч. звание, И.О. Фамилия
Исправить замечания:_____________________ _________________________________________	________________ Подпись, дата	___________________ Уч. звание, И.О. Фамилия
Защита: ________________ Оценка	________________ Подпись, дата	________________ Уч. звание, И.О. Фамилия

Санкт-Петербург

2020

Вариант 4

Заданная структурным способом исходная комбинационная схема в виде списка

G₁: ИЛИ-НЕ; a, G₃; b, G₄; G₆

G₂: ИЛИ-НЕ; c, G₃; d, G₄; G₆

G₃: И-НЕ; a, G₁; c, G₂; G₇

G₄: И-НЕ; b, G₁; d, G₂; G₇

G₅: ИЛИ-НЕ; b; G₈

G₆: И; G₁, G₂; G₉

G₇: И; G_3, G₄; G₈

G₈: И; G₅, G₇; G₉

G₉; ИЛИ; G₆, G₈; f

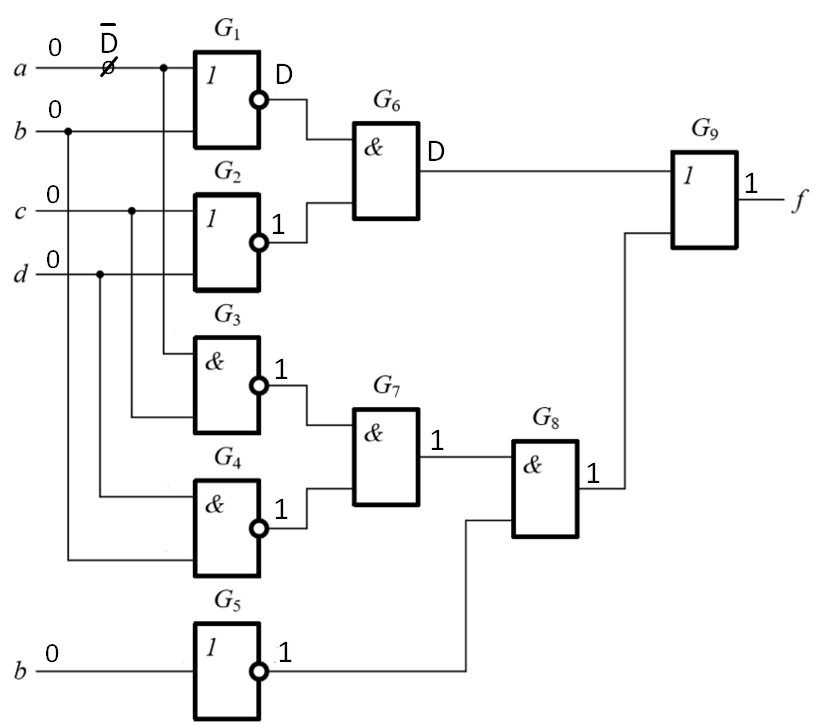

Пять вариантов заданной комбинационной схемы

На наборе 0000 неисправность 1 – 1 не тестируется

На наборе 1010 неисправность 3 – 0 тестируется

На наборе 0011 неисправность 9 – 1 не тестируется

На наборе 1100 неисправность 11 – 1 не тестируется

На наборе 0101 неисправность 12 – 0 не тестируется

Вывод: ни одна из представленных возможных схем не тестируется.
