МИНОБРНАУКИ РОССИИ

Санкт-Петербургский государственный

электротехнический университет

«ЛЭТИ» им. В.И. Ульянова (Ленина)

Кафедра ВТ

ОТЧЕТ

по лабораторной работе № 1

по дисциплине «Интерфейсы ПУ»

Тема: Интерфейс SPI

Студент гр. 7891		Пантиков Д.О.
Преподаватель		Молодцов В. О.

Санкт-Петербург

2022

Цель работы

Целью работы является разработка интерфейса SPI с режимом работы 0, периодом сигнала clock 2.5 мкс и отправкой 12 бит.

Общие определения SPI-интерфейса.

SPI – четырехпроводный последовательный синхронный интерфейс между одним мастером (ведущее устройство) и одним помощником (ведомое устройство), не требующий дополнительного оборудования для подключения, с другими SPI-совместимыми устройствами и обладают широкими возможностями для конфигурирования. Каждый передаваемый бит данных в любом из направлений имеет собственный тактовый импульс.

Отчет о выполнении задания

В ходе выполнения задания, был разработан и протестирован интрефейс. Его временные диаграммы, полученные с помощью осциллографа представлены ниже.

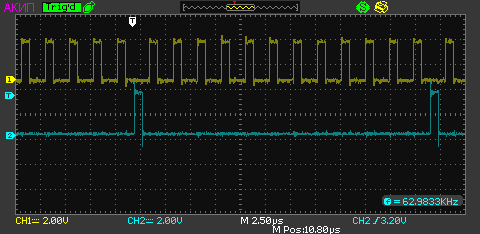

Рисунок 5 – сигналы Clock и ChipSelect

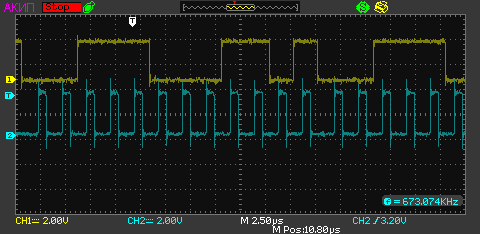

Рисунок 6 – сигналы MISO и Clock

Вывод

В ходе лабораторной работы был разработан SPI master. Проект приложен в папке rl1
