.docxМИНОБРНАУКИ РОССИИ
САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ
ЭЛЕКТРОТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
«ЛЭТИ» ИМ. В.И. УЛЬЯНОВА (ЛЕНИНА)
Кафедра ВТ
ОТЧЕТ
по лабораторной работе №7
по дисциплине «Узлы и устройства средств вычислительной техники»
Тема: ПРОЕКТИРОВАНИЕ ДВОИЧНЫХ СЧЕТЧИКОВ
Вариант 12
Студенты гр. 6306 Мальцева В.А.
Солдатенков А.А.
Преподаватель Бондаренко П.Н.
Санкт-Петербург
2019
Цель работы
Исследовать особенности функционирования двоичных счетчиков с вырожденными переходами (принудительной установкой в состояния) и различными способами организации переноса.
Задание на лабораторную работу
Задание состоит из двух частей:
Часть 1. Синтезировать на основе имеющихся в библиотеке САПР Quartus II мегафункций счетчиков счетчик с вырожденными состояниями. Способ реализации 1: Порядок счета: 2-14. Способ реализации 2: Порядок счета: 0-6, 9-15.
Часть 2. Синтезировать на основе имеющихся в библиотеке САПР Quartus II примитивов триггеров счетчик с вырожденными состояниями с модифицированными межразрядными связями. Порядок счета: 0-2, 5-15. Тип триггера: JK.
При нахождении функций возбуждения триггеров использован "словарь" JK триггера, приведенный в табл.1.
Таблица 1. Словарь JK-триггера.
Исходное состояние |
Следующее состояние |
Функции возбуждения триггеров |
|||
Q3Q2Q1Q0 |
Q3Q2Q1Q0 |
J3K3 |
J2K2 |
J1K1 |
J0K0 |
0000 |
0001 |
0x |
0x |
0x |
1x |
0001 |
0010 |
0x |
0x |
1x |
x1 |
0010 |
0101 |
0x |
1x |
x1 |
1x |
0101 |
0110 |
0x |
x0 |
1x |
x1 |
0110 |
0111 |
0x |
x0 |
x0 |
1x |
0111 |
1000 |
1x |
x1 |
x1 |
x1 |
1000 |
1001 |
x0 |
0x |
0x |
1x |
1001 |
1010 |
x0 |
0x |
1x |
x1 |
1010 |
1011 |
x0 |
0x |
x0 |
1x |
1011 |
1100 |
x0 |
1x |
x1 |
x1 |
1100 |
1101 |
x0 |
x0 |
x0 |
1x |
1101 |
1110 |
x0 |
x0 |
1x |
x1 |
1110 |
1111 |
x0 |
x0 |
x0 |
1x |
1111 |
0000 |
x1 |
x1 |
x1 |
x1 |
Вместо символа произвольного сигнала Х можно подставлять любое значение (0 или 1), на основании таблицы получим следующие функции:
J3=Q0Q1Q2
K3=Q0Q1Q2
J2=Q0Q1||¬Q0Q1¬Q2¬Q3
K2=Q0Q1Q2
J1=Q0
K1=Q0||¬Q0Q1¬Q2¬Q3
J0=1
K0=1
На основании функций может быть построена схема счетчика (рис. 2).

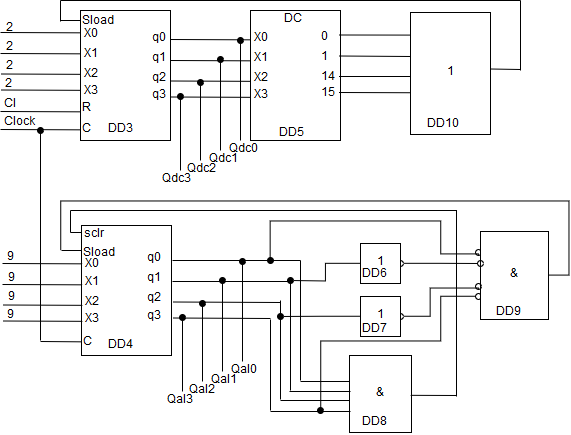

На рис. 1 приведена функциональная схема счетчика с вырожденными состояниями на основе имеющихся в библиотеке САПР Quartus II мегафункций счетчиков в соответствии с заданием части 1.
Рис. 1. Функциональная схема счетчика с вырожденными состояниями на основе имеющихся в библиотеке САПР Quartus II мегафункций счетчиков
На рис. 2 приведена функциональная схема счетчика на основе имеющихся в библиотеке САПР Quartus II примитивов триггеров с вырожденными состояниями с модифицированными межразрядными связями в соответствии с заданием части 2.
Рис. 2. Функциональная схема счетчика с вырожденными состояниями с модифицированными межразрядными связями на основе имеющихся в библиотеке САПР Quartus II примитивов триггеров

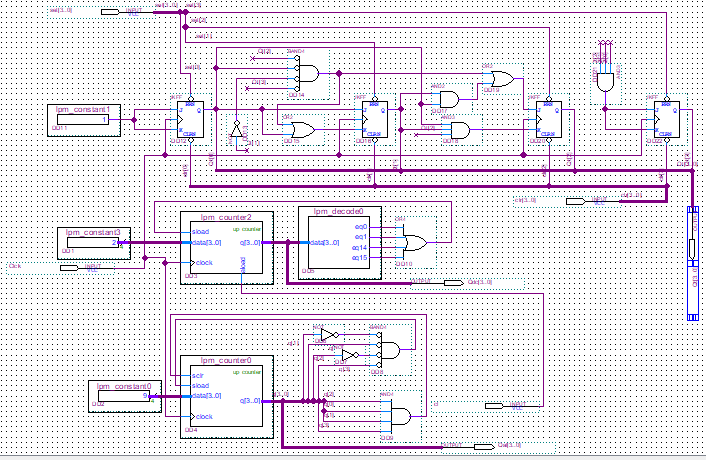

Построим соответствующие схемы в системе Quartus II. Комбинационные схемы, представленные графическим файлом проекта Quartus II, приведены на рис. 2.
Рис. 2. Комбинационные схемы счетчиков в системе Quartus II.

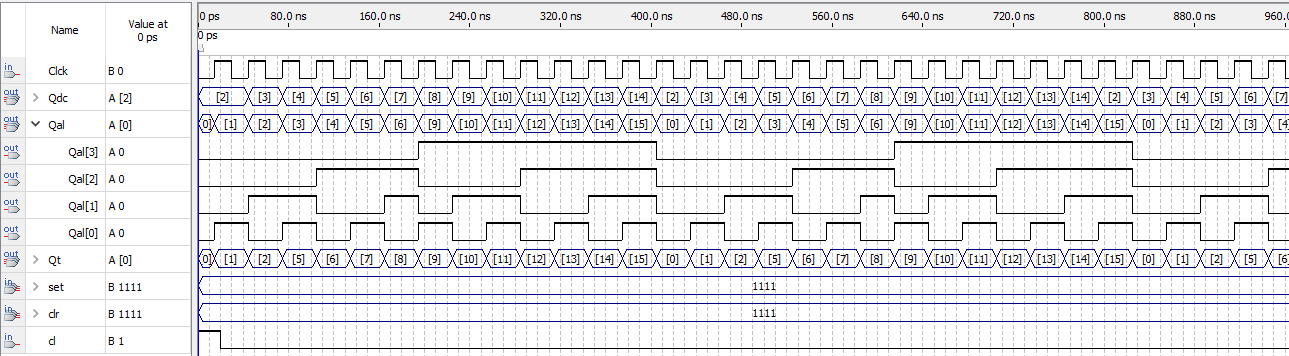

На рисунке 3 приведены результаты функционального моделирования.
Рис. 3. Результаты функционального моделирования счетчиков
Из функционального моделирования схемы можно сделать вывод, что схема построена правильно.
В ходе лабораторной работы мы назначили выходы и входы соответствующим контактам, после чего загрузили модель с помощью Quartus II на заранее подготовленную плату, наблюдали работу устройства в автоколебательном режиме.
Выводы по работе
В процессе выполнения лабораторной работы мы исследовали особенности функционирования распределителей тактовых сигналов, построенных на сдвигающих регистрах и счетчиках Джонсона. Загрузили проект на плату, убедившись в правильности решения.
