Цель работы
Цель работы – исследовать особенности функционирования основных типов триггерных устройств: одноступенчатых D-триггеров со статическим и динамическим управлением, RS-триггера, JK-триггера с динамическим управлением, Т-триггера.
Задание
Исследовать одноступенчатый D-триггер. На рисунке 1 показаны сигналы C и D, которые подаются на вход D-триггера.
Рис.1.
Исследовать одноступенчатый RS-триггер. На рисунке 2 показаны сигналы C, R и S, которые подаются на вход RS-триггера.
Рис.2.
Исследовать одноступенчатый JK-триггер. На рисунке 3 показаны сигналы C, J и K, которые подаются на вход JK-триггера.
Рис.3.
Функциональная схема
На рисунке 4 представлена схема комбинационного узла, формирующего последовательности тестовых сигналов c D-триггером.
Рис.4.

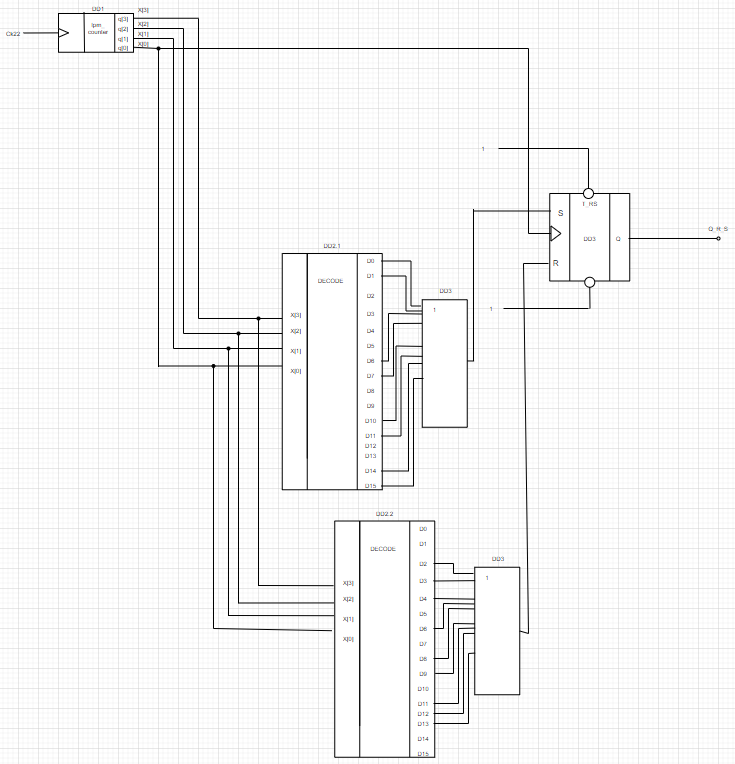

На рисунке 5 представлена схема комбинационного узла, формирующего последовательности тестовых сигналов c RS-триггером.
Рис.5.

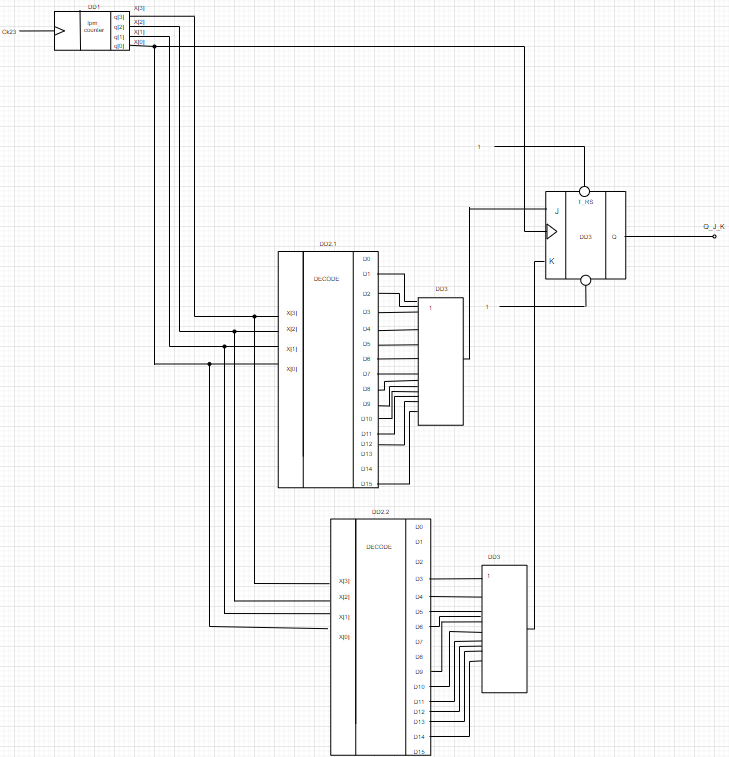

На рисунке 6 представлена схема комбинационного узла, формирующего последовательности тестовых сигналов c JK-триггером.
Рис.6.
Схемы узлов

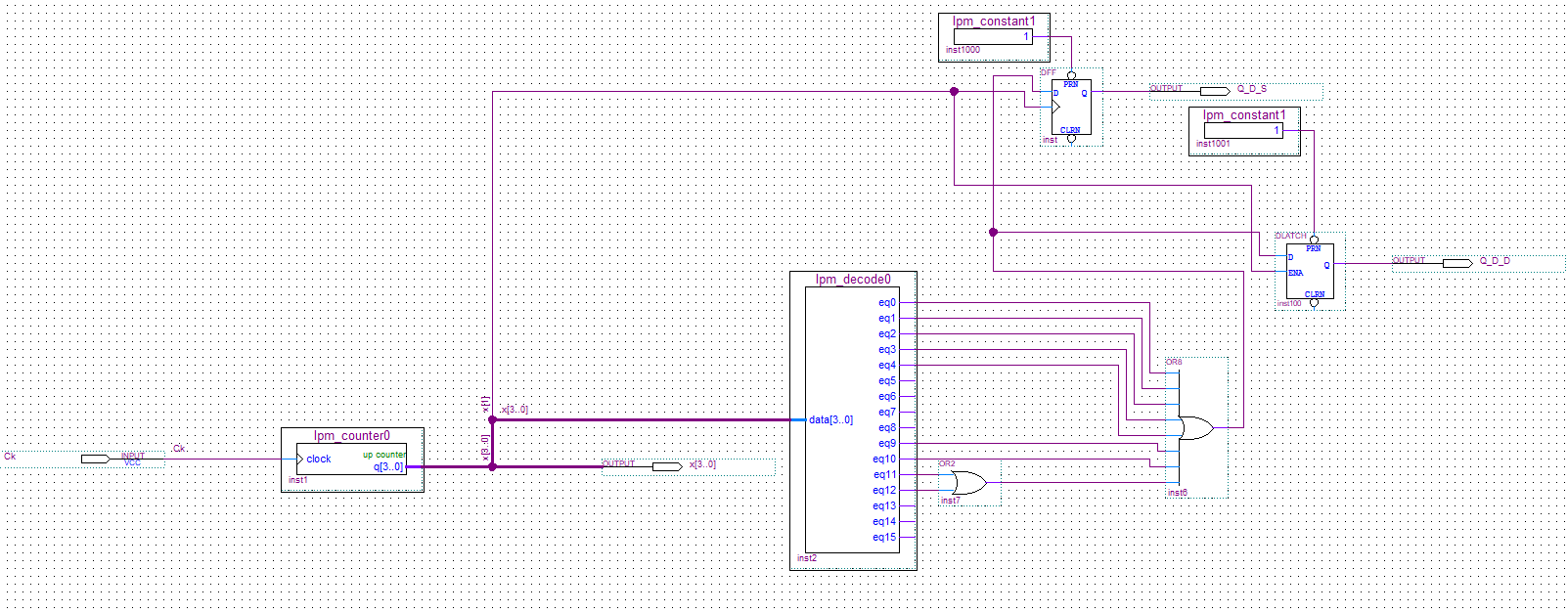

Схема узла статического и динамического D-триггера представлена на рисунке 7.
Рис. 7

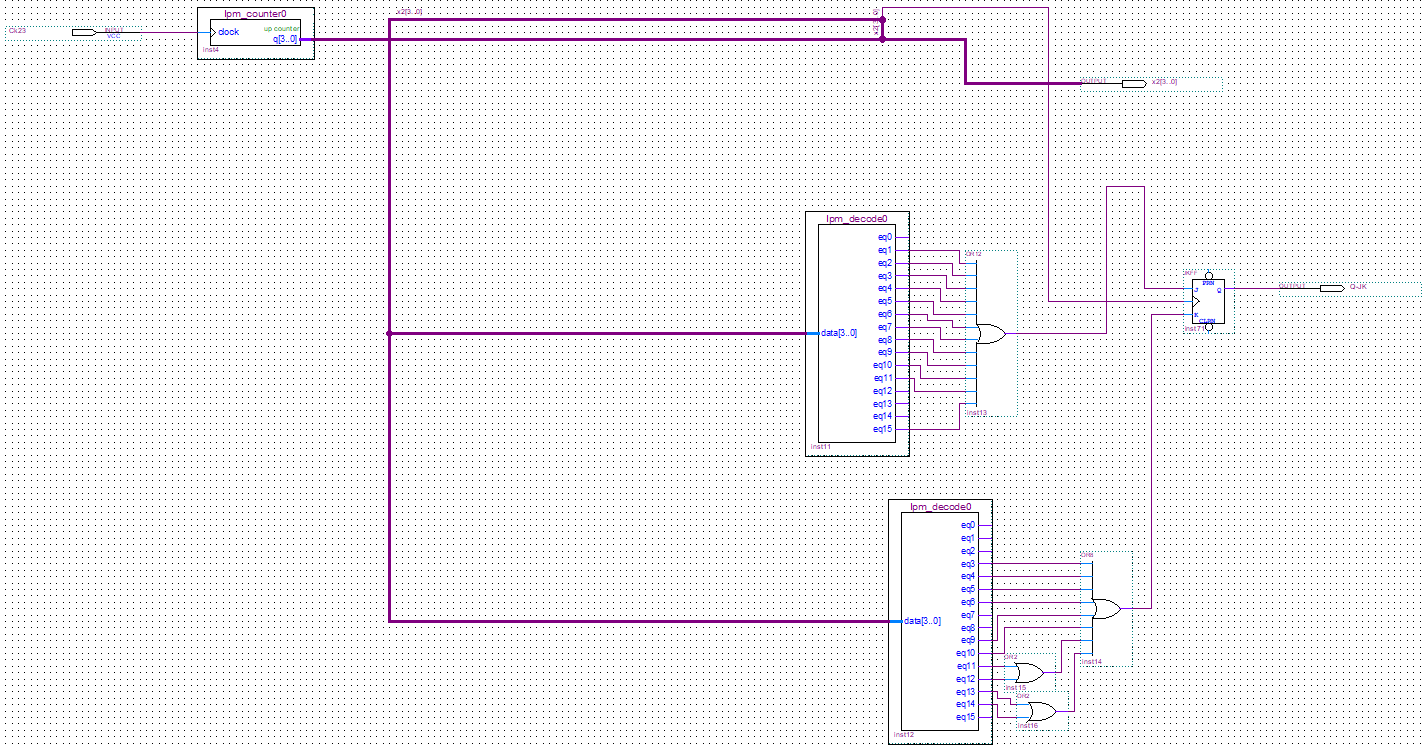

Схема узла статического и динамического RS-триггера представлена на рисунке 8.
Рис.8.

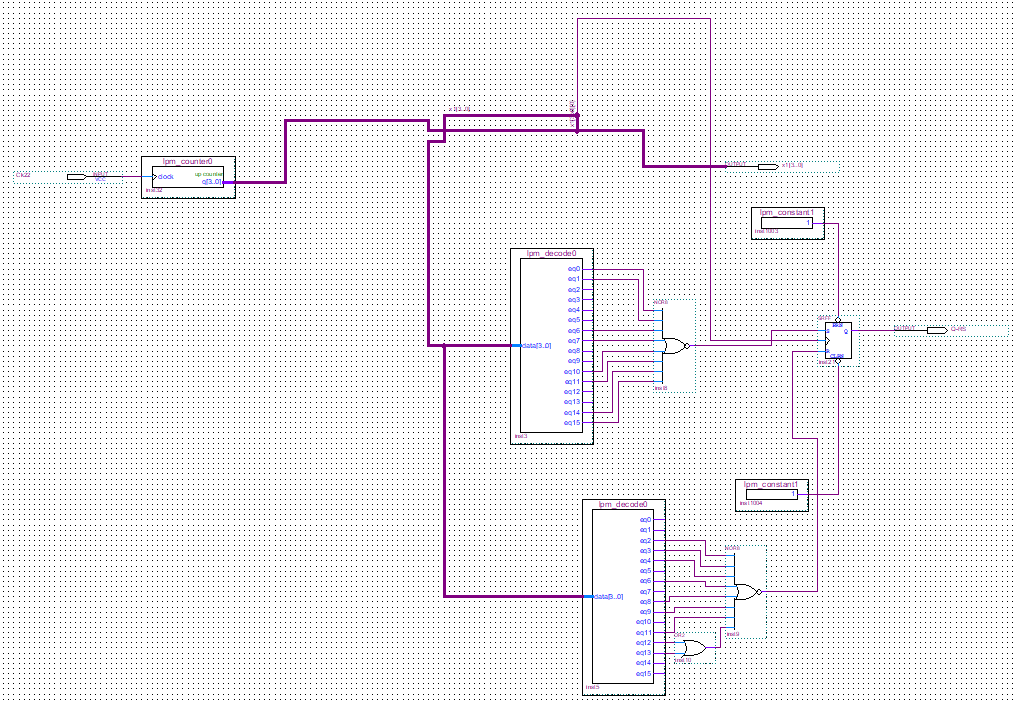

Схема узла статического и динамического JK-триггера представлена на рисунке 9.
Рис.9.
Результаты функционального и временного моделирования
На рисунке 10 представлена функциональное моделирование схем D-триггера, RS-триггера, JK - триггера.
Рис. 10
На рисунке 11 представлена временное моделирование схем D-триггера, RS-триггера, JK - триггера.
Рис. 11
Описание процесса макетирования.
Для проведения макетного эксперимента схему, построенную в Quartus II, необходимо загрузить на учебную плату. Было осуществлено подключение виртуальных входов и выходов к реальным входам и выходам на учебной плате с использованием возможностей программирования платы программы Quartus II. Далее мы подключили осциллограф к выходам, которые находятся на макетной платы и наблюдали за сигналами входов и выходов для каждого триггера на экране осциллографа.
Результаты работы осциллографа для D – триггера представлены на рисунках 12-14.

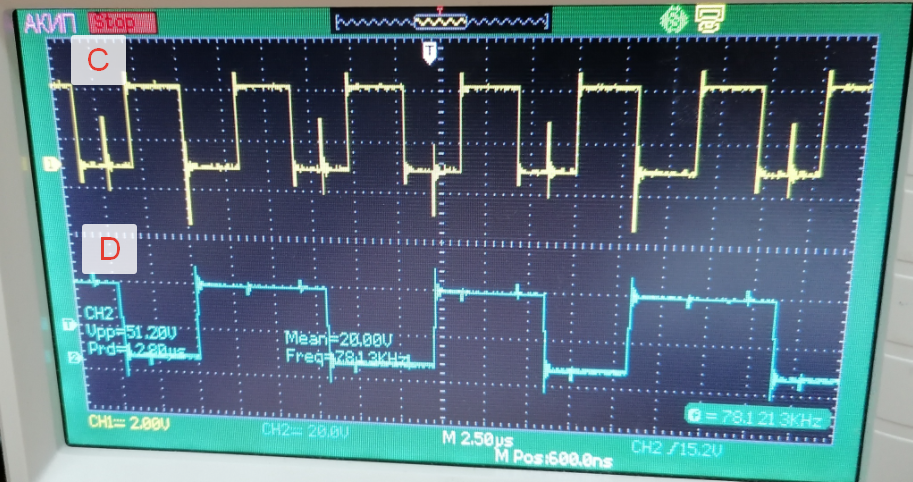

Рис. 12. D входное и C
Рис. 13. Q(dimamic) выходное и C
Рис. 14. Q(static) выходное и C
Результаты работы осциллографа для JK – триггера представлены на рисунках 15-17.

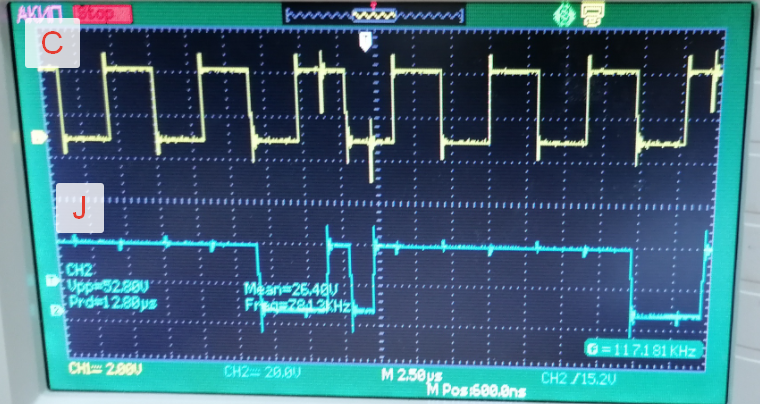

Рис. 15. J входное и C
Рис. 16. K входное и C
Рис. 16. Q_JK выходное и C
Результаты работы осциллографа для RS – триггера представлены на рисунках 15-17.
Рис. 15. R входное и C
Рис. 16. S входное и C

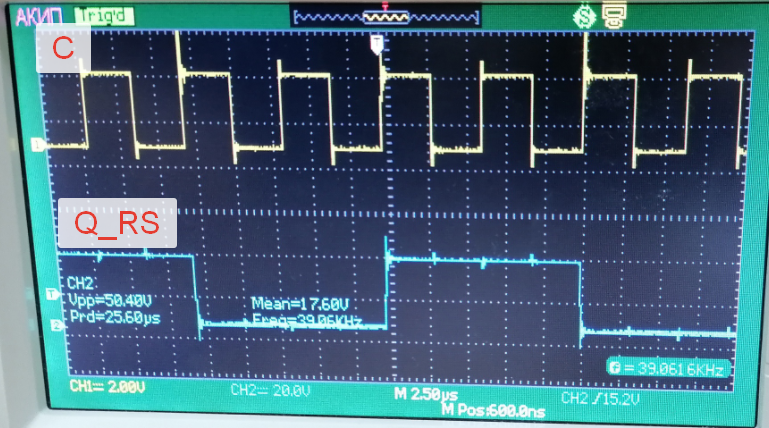

Рис. 16. Q_RS выходное и C
Вывод:
В данной лабораторной работе мы исследовали особенности функционирования основных типов триггерных устройств: одноступенчатых D-триггеров со статическим и динамическим управлением, RS-триггера, JK-триггера.
