МИНОБРНАУКИ РОССИИ

Санкт-Петербургский государственный

электротехнический университет

«ЛЭТИ» им. В.И. Ульянова (Ленина)

Кафедра ВТ

Отчет

по лабораторной работе №3

по дисциплине «Узлы и устройства средств вычислительной техники»

Вариант 3

Студенты гр. 8308		Шубинов Р.В. Треско М.Ю.
Преподаватель		Бондаренко П.Н.

Санкт-Петербург

2021

Цель работы

Закрепить навыки синтеза комбинационных схем в процессе проектирования логической схемы типового комбинационного узла с заданным функциональным назначением в среде Quartus II.

Задание

Разработать схему мультиплексора с двумя адресными входами, в качестве базовых элементов использовать примитивы библиотеки САПР Quartus II.

Принципиальная схема

Принципиальная схема разработанного узла представлена на рисунке 1.

Рисунок 1 - Принципиальная схема

Функциональная схема

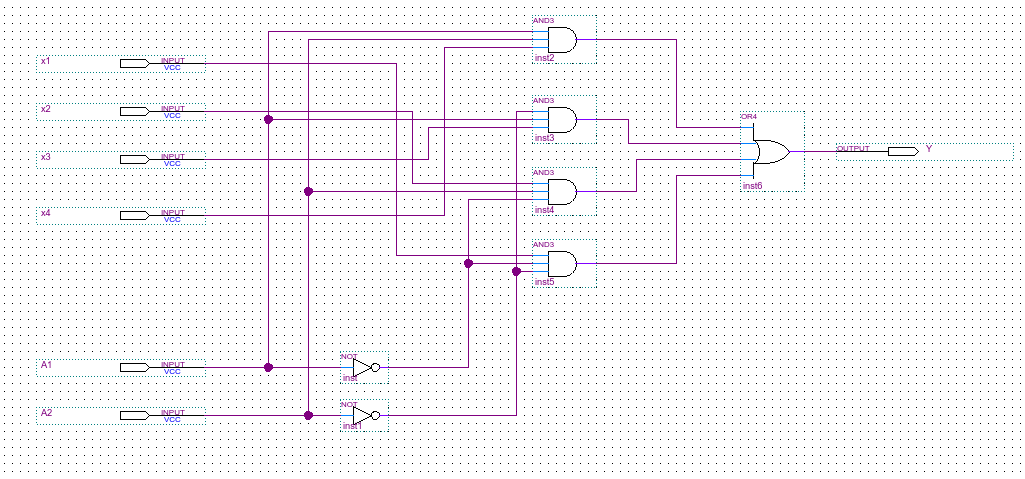

Функциональная схема узла в САПР Quartus представлена на рисунке 2.

Рисунок 2 - Функциональная схема

Функциональное и временное моделирование

Результаты функционального моделирования узла представлены на рисунке 3, временного на рисунке 4.

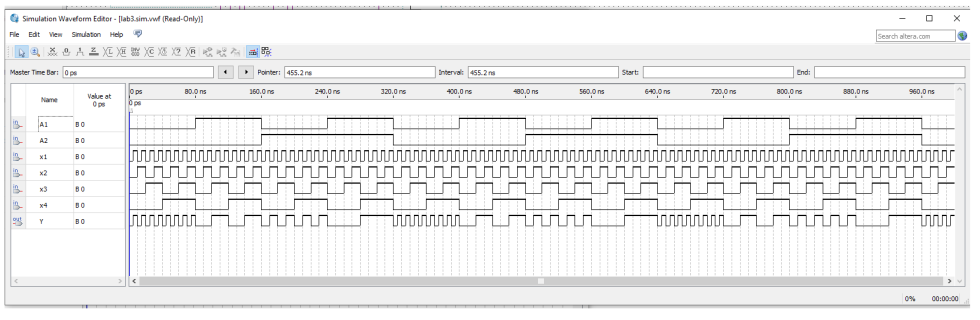

Рисунок 3 - Результаты функционального моделирования

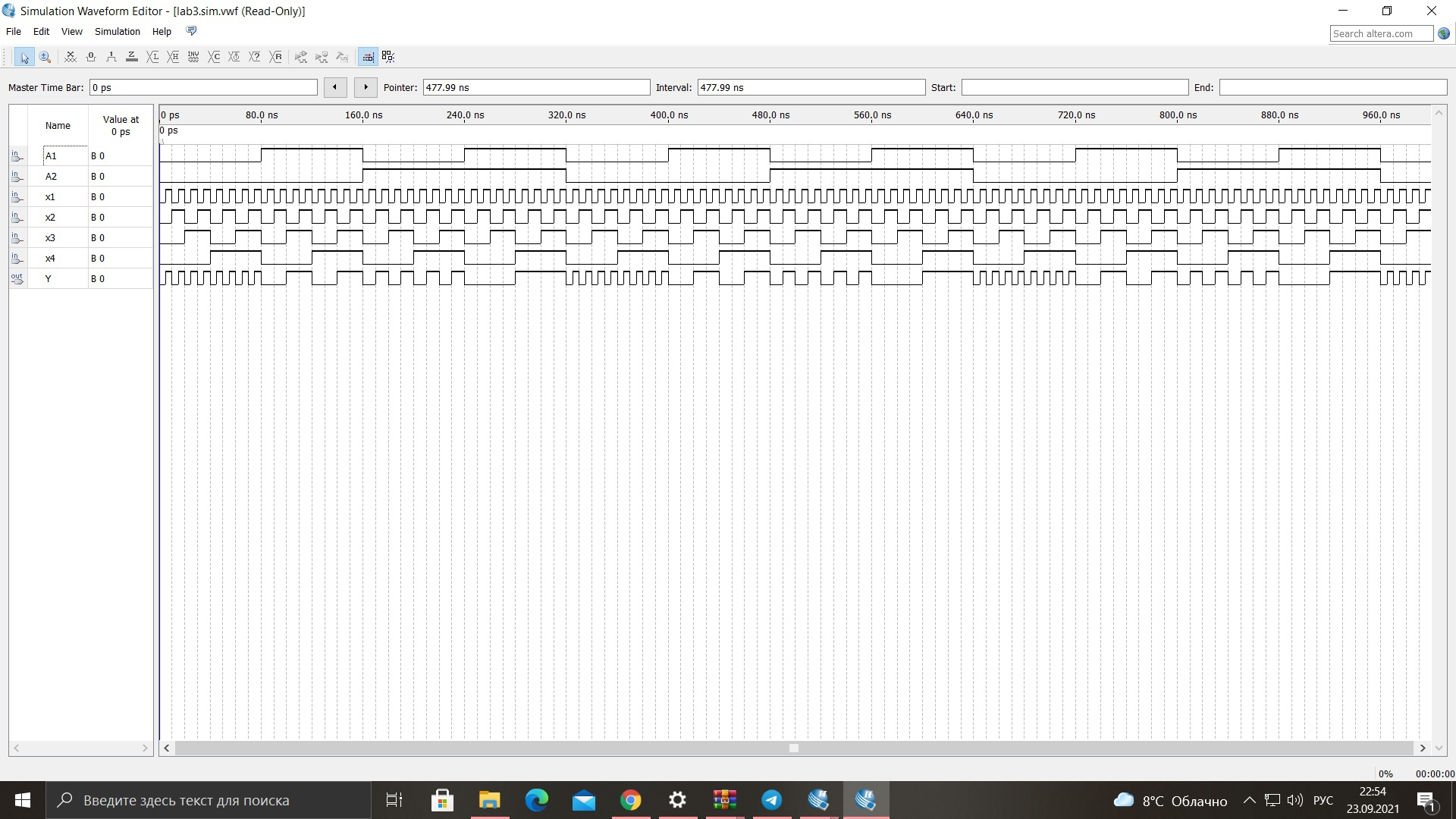

Рисунок 4 - Результаты временного моделирования

При функциональном моделировании мы получили ожидаемые выходные сигналы, но при временном моделировании сигналы имеют задержку по времени.

Описание процесса макетирования

Для проведения макетного эксперимента схему, построенную в Quartus II, необходимо загрузить на учебную плату. Было осуществлено подключение виртуальных входов и выходов к реальным входам и выходам на учебной плате с использованием возможностей программирования платы программы Quartus II. Таким образом, путем перебора всех значений входов была осуществлена проверка правильности работы заданной функции.

Выводы

В данной лабораторной работе мы закрепили навыки синтеза комбинационных схем в процессе проектирования логической схемы типового комбинационного узла с заданным функциональным назначением в среде Quartus II.
