.docxМИНОБРНАУКИ РОССИИ
САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ
ЭЛЕКТРОТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
«ЛЭТИ» ИМ. В.И. УЛЬЯНОВА (ЛЕНИНА)
Кафедра ВТ
ОТЧЕТ
по практической работе №2
по дисциплине «Узлы и устройства средств вычислительной техники»
ТЕМА: ПРОЕКТИРОВАНИЕ КОМБИНАЦИОННОГО УЗЛА НА
ОСНОВЕ ДЕШИФРАТОРА ИЛИ МУЛЬТИПЛЕКСОРА
Вариант 3
Студент гр. 8308 |
|
Шубинов Р.В. |
Преподаватель |
|
Бондаренко П.Н. |
Санкт-Петербург
2021
Задание
1.Синтез
Таблица истинности для заданной функции
x1 |
x2 |
x3 |
x4 |
F |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
1 |
0 |
0 |
1 |
0 |
0 |
0 |
0 |
1 |
1 |
0 |
0 |
1 |
0 |
0 |
1 |
0 |
1 |
0 |
1 |
1 |
0 |
1 |
1 |
0 |
0 |
0 |
1 |
1 |
1 |
0 |
1 |
0 |
0 |
0 |
1 |
1 |
0 |
0 |
1 |
0 |
1 |
0 |
1 |
0 |
1 |
1 |
0 |
1 |
1 |
0 |
1 |
1 |
0 |
0 |
0 |
1 |
1 |
0 |
1 |
1 |
1 |
1 |
1 |
0 |
1 |
1 |
1 |
1 |
1 |
1 |

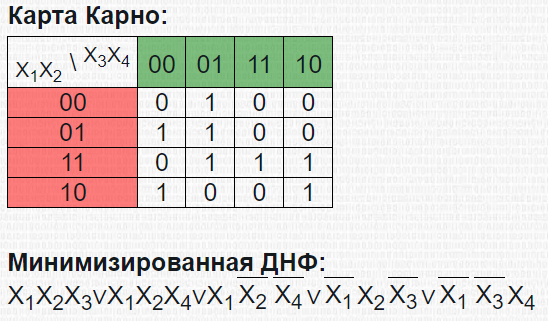

Используем метод карт Карно для минимизации исходной функции (F)
Расширить алфавит настроечных сигналов и перейти к алфавиту {0,1,𝑥̌𝑖} не удалось, так как на 𝑥̌𝑖 тогда нужно будет подавать отрицание х4, однако по заданию разрешено использовать только только микросхему 1533КП5.
Используем способ «мультиплексор – константа», наращиваем разрядность путём двухступенчатого мультиплексирования.

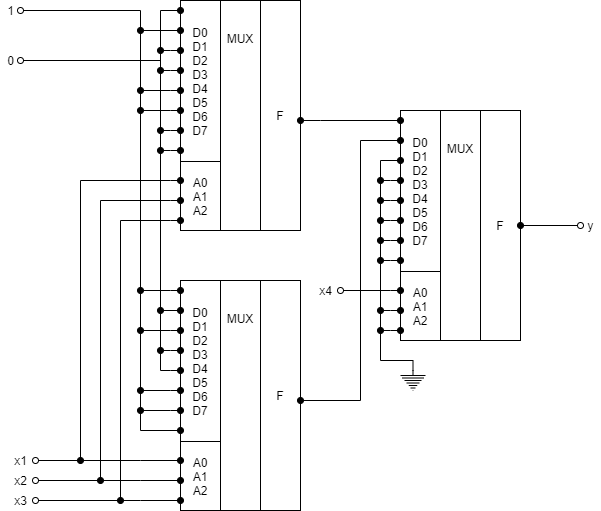

Функциональная схема
Функциональная схема, созданная в соответствии с полученной формулой
Рисунок 1. Функциональная схема

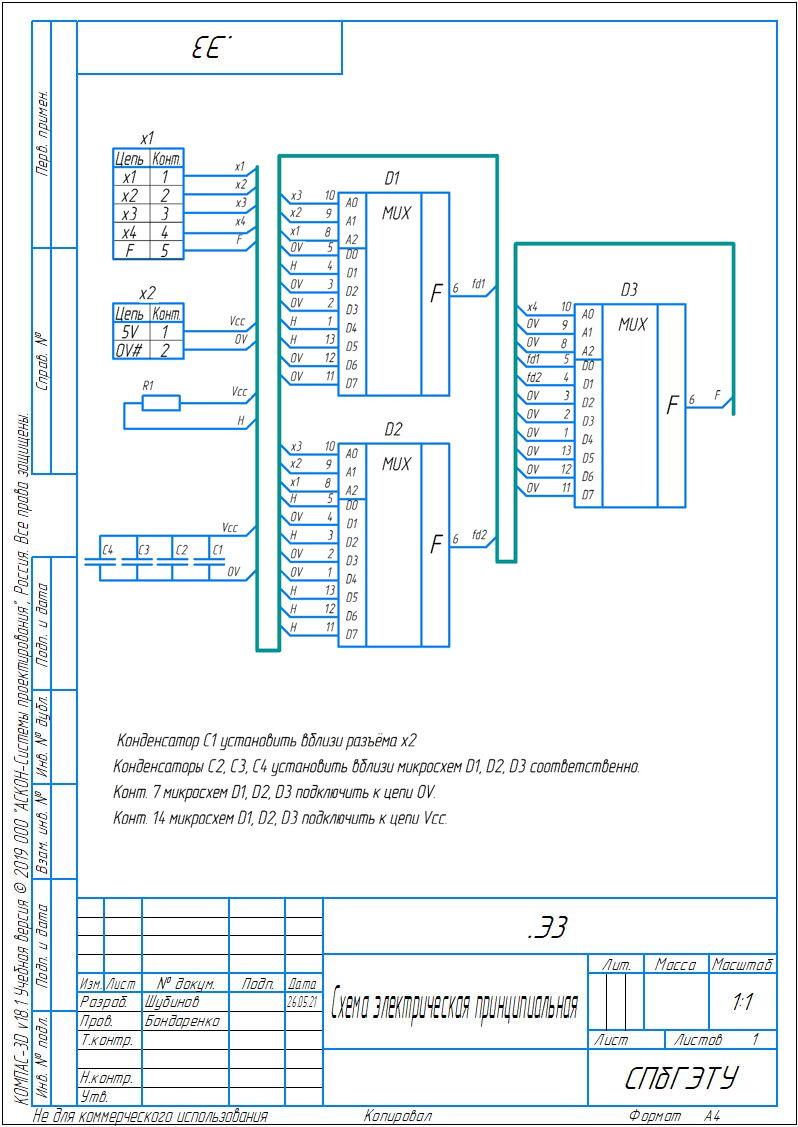

Принципиальная схема
Рисунок 2. Принципиальная схема

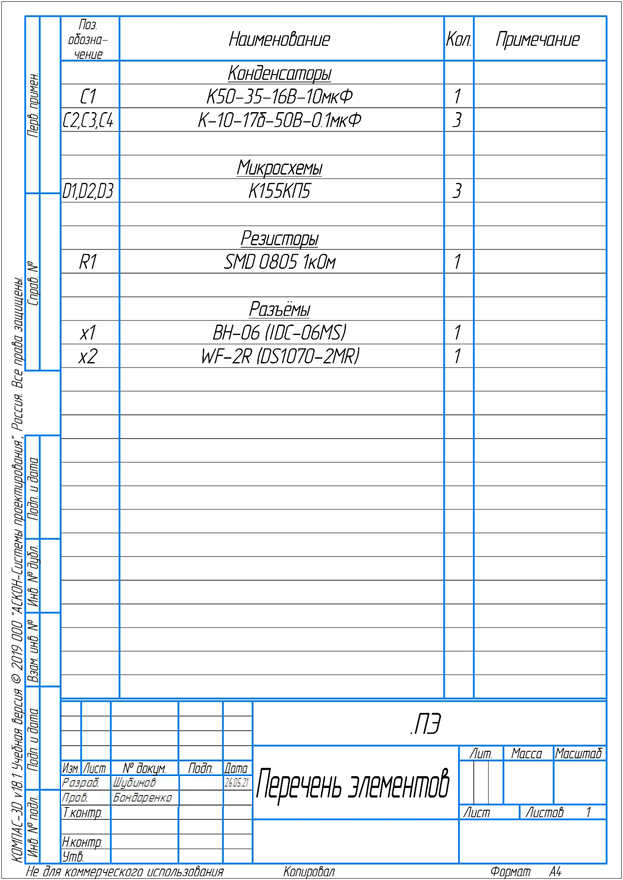

Рисунок 3. Перечень элементов
