Защита от проникновения посторонних предметов
Защита от проникновения посторонних предметов и воды обозначается кодами IP и регламентируется в ГОСТ 14254-2015 [ CITATION ТК315 \l 1049 ]. Основная структура кода IP представлена на рисунке 6.2.

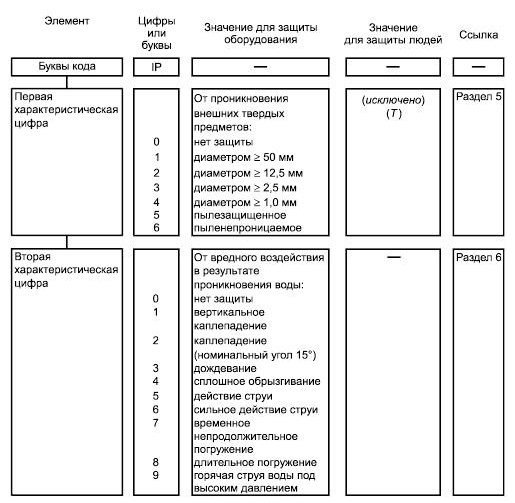

Рисунок 6.23 – Структура кода IP
В случае разработанного устройства, защиту от проникновения предметов и жидкостей обеспечивает защитный корпус HAMMOND MFG 1455J1201 [ CITATION Ham20 \l 1033 ]. Код IP для данного корпуса – IP54, значит, что корпус обеспечивает следующие виды защиты:
защищено от доступа к опасным частям проволокой – щуп диаметром 1 мм не должен проникать внутрь оболочки;
пылезащищено – проникновение пыли не исключено, но количество проникающей пыли не нарушает нормальную работу устройства или не уменьшает его безопасности;
защищено от сплошного обрызгивания – брызги не должны оказывать вредного воздействия как на работу, так и на безопасность устройства.
Заключение
Данная работа была посвящена разработке генератора сигналов различных форм на основе микросхемы DDS. В ходе работы было разработано устройство, позволяющее генерировать сигналы трех различных форм, а также приложение для управления данным устройством.
Генератор может выдать сигналы частотой от 10 Гц до 100 кГц и амплитудой до ±8,5 В. При этом дискретность управления частотой составляет 0,02 Гц, а амплитудой – 0,1 В. Благодаря использованию для управления приложения для ПК устройство имеет малый размер, точную и удобную настройку характеристик выходного сигнала, что является критичным, при разработке и тестировании точной электронной аппаратуры. Возможность калибровки устройства позволяет получать на выходе ожидаемые значения вне зависимости от погрешностей элементов, примененных в конкретном случае.
Достоинством разработанного устройства является большой потенциал к расширению функционала как на программном, так и на аппаратном уровне. К возможным улучшениям относятся:
добавление фильтрации выходного сигнала для работы с низкими амплитудными значениями;
замена операционного усилителя на более быстрый, для работы на частотах до 1 МГц;
возможность получения модулированного по фазе, частоте или амплитуде выходного сигнала;
возможность использования устройства в качестве генератора качающейся частоты.
Список использованных источников
CITATION Заполнитель1 \l 1049 : , [1],
CITATION Дья09 \l 1049 : , [2],
CITATION Заполнитель1 \l 1033 : , [1],
CITATION AD9837 \l 1033 : , [3],
CITATION Max10 \l 1033 : , [4],
CITATION AD5543 \l 1033 : , [5],
CITATION FTDI \l 1033 : , [6],
CITATION LTspice \l 1049 : , [7],
CITATION Int20 \l 1033 : , [8],
CITATION FlashMemory \l 1033 : , [9],
CITATION Тех20 \l 1049 : , [10],
CITATION Нау14 \l 1049 : , [11],
CITATION Ser20 \l 1033 : , [12],
CITATION Все12 \l 1049 : , [13],
CITATION ТК315 \l 1049 : , [14],
CITATION Ham20 \l 1033 : , [15],
Приложение а

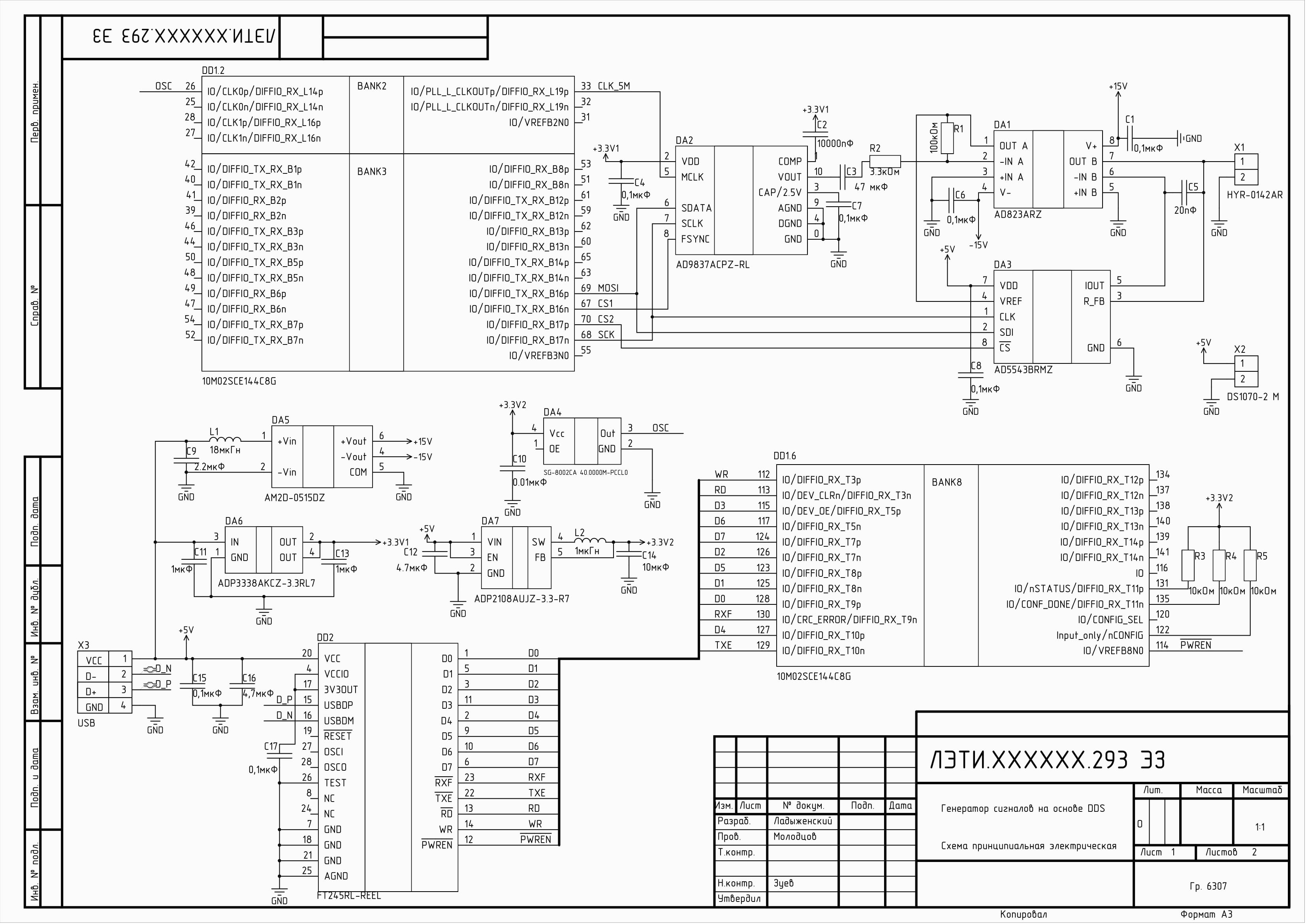

Схема принципиальная электрическая
