Выполнение ЛР № 4 по СПО (Linux)

Исходные данные (список адресов):

1.172.16.104.227/25

2.172.19.244.253/28

3.172.30.85.198/26

4.172.30.123.15/27

5.172.30.170.4/23

Внутренний сервер DNS: 172.30.67.24

1

Выполнение 1. Войдем и установим новые версии пакетов в виртуальном сервере:

2. Рассчитаем характеристики для каждого из пяти исходных адресов с помощью сайтов из Интернета.

Первый:

2

Второй:

Третий:

Четвертый:

Пятый:

3

Рассмотрим пятый адрес: 172.30.170.4/23. Назначим из рабочего диапазона произвольный адрес (но первый, последний, сам 172.30.170.4 – они выделены – назначать не надо) – например, можно выбрать 172.30.170.6/23, затем будем пинговать главный адрес 172.30.170.4 (посылать ему запрос):

То, что возвращаются ответы 64 байта, говорит о том, что данный адрес 172.30.170.6/23 подходит. Если вдруг в ответ на пинг появляются сообщения об ошибке или что-то вроде:

это значит, что выбранный адрес не подходит. Чтобы удалить неудачно выбранный адрес, следует использовать команду:

Лучше удалять неподходящие адреса сразу, чтобы не запутаться.

В случае неудачного адреса следует попробовать еще 2-3 адреса из выбранного диапазона, и если для них тоже нет положительного результата, то нужно перейти к другому диапазону (всего диапазонов 5 – по числу исходных адресов). После обнаружения подходящего адреса удалять его не нужно.

Просмотреть список всех адресов IPv4 можно так:

Все, что в полученном списке с ext, менять и удалять не надо.

4

3.Назначим интерфейсу eth0 два адреса IP из соответствующих сетей.

Впредыдущем пункте был определен адрес - 172.30.170.4/23. Для него были определены два адреса, ограничивающие диапазон рабочих адресов: 172.30.170.1 и 172.30.171.254. Один из этих двух адресов будет нужен в дальнейшем, определим какой именно.

Предположим, что нужный адрес - 172.30.171.254. Тогда будем брать произвольные адреса из четырех других рабочих диапазонов – первого - четвертого (не берем исходно заданные в условии адреса на странице 1, а также первый и последний адреса их рабочих диапазонов) и пинговать адрес 172.30.171.254. Та комбинация, которая позволит получить корректный ответ - подходящая:

Здесь мы взяли произвольный адрес из второго диапазона и пинговали 172.30.171.254. Данный маршрут не удаляем, так как он позволил установить связь.

Если же из данного диапазона попробовали 2-3 адреса, а корректного ответа нет, то переходим к следующему диапазону, при этом пингуем всегда адрес 172.30.171.254 независимо от рассматриваемого диапазона. Если для каждого из четырех рассматриваемых диапазонов 172.30.171.254 не пингуется, то проводим пункт 3

заново, заменив 172.30.171.254 на 172.30.170.1.

Удалить неверный маршрут можно так:

Посмотреть весь список маршрутов IPv4 можно так:

В итоге этого пункта в зависимости от результатов у нас два известных маршрутизатора – либо 172.30.170.4 и 172.30.171.254, либо 172.30.170.4 и 172.30.170.1.

5

4.Определим и зададим статические маршруты до каждой из рабочих сетей, а также до сетей внешнего сервера DNS и внутреннего веб-сервера.

Унас уже есть связь с пятой (см. стр. 4, п. 2) и второй сетями (см. стр. 5, п. 3). Значит, нужно построить маршруты еще для двух из трех сетей. Попробуем искать подходящие через маршрутизатор пятой сети – 172.30.170.4 (Также будем использовать 172.30.171.254, определенный в п. 3 – см. далее)

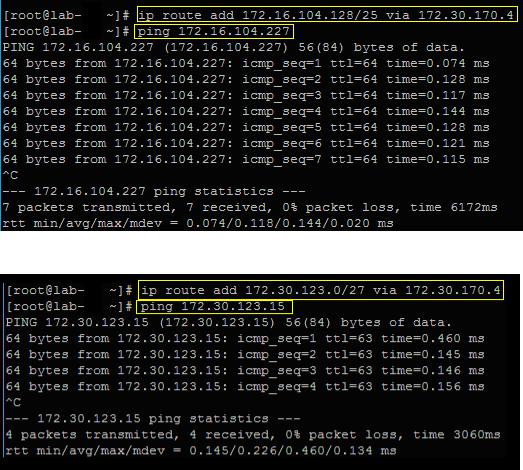

Зададим маршрут к произвольному адресу из рабочего диапазона для первой сети:

Зададим маршрут к произвольному адресу из рабочего диапазона для четвертой сети:

Для третьей сети удачного адреса не удалось найти ни при использовании 172.30.170.4, ни при использовании 172.30.171.254 в качестве маршрутизатора. Следовательно, как и задано по условию, нам доступно 4 из 5 сетей, третья по номеру недоступна.

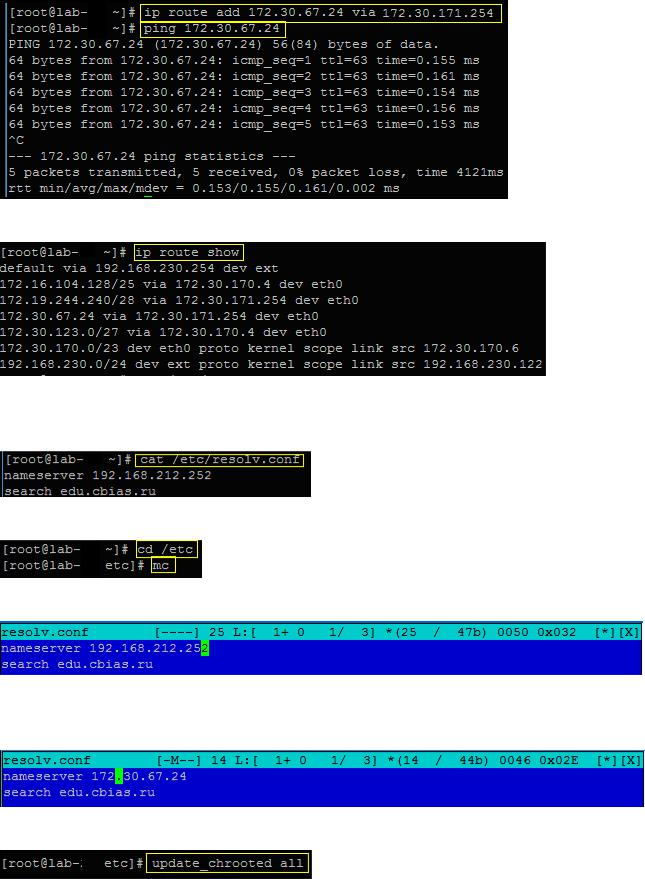

Через один из двух известных маршрутизаторов проложим маршрут к серверу DNS:

6

Назначим произвольный адрес, например, адрес gw5 из рабочего диапазона, не включая границы диапазона и сам 2002:528a:3283:dde4:5::5:

Положительный ответ есть, значит, оставляем этот адрес. Если ответ что-то вроде:

то нужно выбирать другой произвольный адрес из диапазона или взять другой диапазон (один из 11 на стр. 8).

Таким образом, мы в GW5 с адресом 2002:528a:3283:dde4:5::5.

Нужно настроить связь с оставшимися dde0, dde1, dde2, dde3, dde6.

Для установления связи с dde0-dde6 будем использовать обведенные голубым адреса dde4:

После установления очередного маршрута пингуем адрес соответствующего dde из списка выше. Оставляем маршрут, только если адрес корректно пингуется, иначе удаляем и устанавливаем новый. Подробнее написано далее:

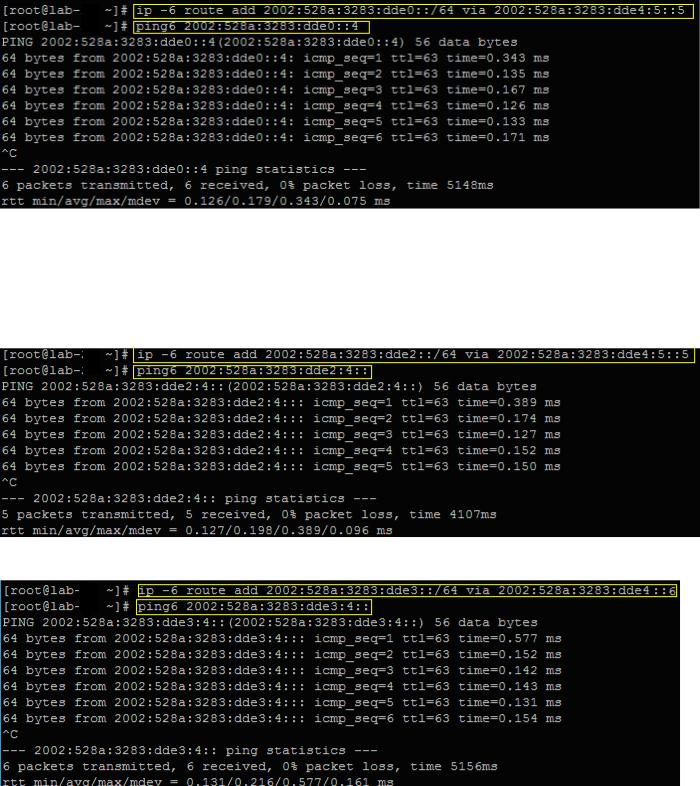

Задаем маршрут к dde0:

9
