Основные расчетные формулы
1. Напряженность магнитного поля H внутри тороида:
,
где n – число витков обмотки L1, I – сила тока в намагничивающей обмотке.
2. Индукция магнитного поля B вычисляется по формуле:
,
где R и С – сопротивление резистора и емкость конденсатора соответственно, U – максимальное значение изменения выходного напряжения ОУ, N – число витков измерительной обмотки, S – площадь сечения магнитопровода тороида.
3. Интенсивность намагничивания можно вычислить из полученных ранее значений В и Н:
4. Статическая магнитная проницаемость определяется по формуле:
5. Дифференциальная магнитная проницаемость для ферромагнетика вычисляется по формуле:
Расчетная часть

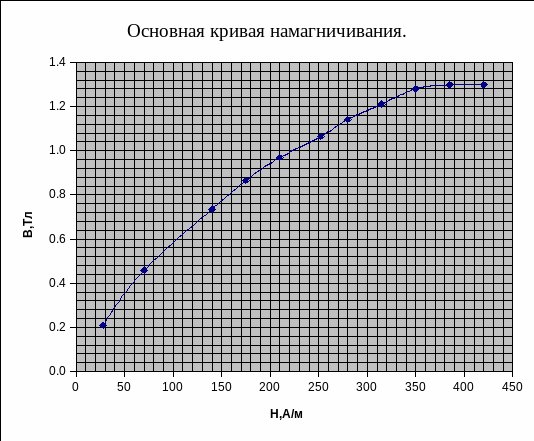

1. Расчет значений напряженности Нi и индукции Вi магнитного поля.
I, А |
0,004 |
0,010 |
0,020 |
0,025 |
0,030 |
0,036 |
0,040 |
U, В |
1,2 |
2,65 |
4,25 |
5 |
5,6 |
6,15 |
6,6 |
H, Ам/м |
28 |
70 |
140 |
175 |
210 |
252 |
280 |
B, Тл |
0,2077 |
0,4587 |
0,7356 |
0,8654 |
0,9692 |
1,0644 |
1,1423 |
0,045 |
0,050 |
0,055 |
0,060 |
7 |
7,4 |
7,5 |
7,5 |
315 |
350 |
385 |
420 |
1,2115 |
1,2808 |
1,2981 |
1,2981 |

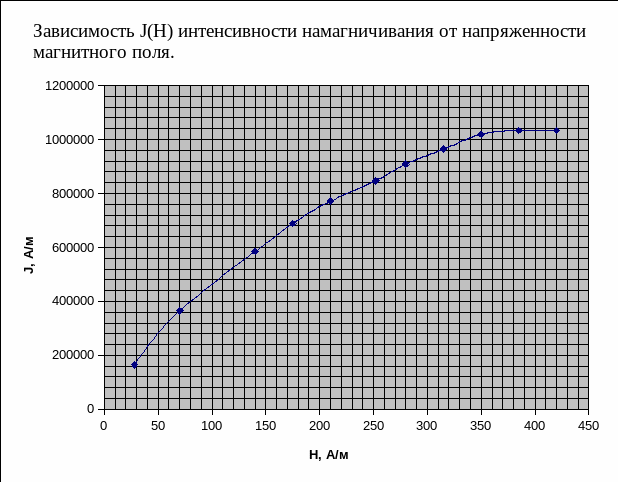

2. Постройка графика зависимости J(H) интенсивности намагничивания от напряженности магнитного поля.
H, Ам/м |
28 |
70 |
140 |
175 |
210 |
252 |
280 |
B, Тл |
0,2077 |
0,4587 |
0,7356 |
0,8654 |
0,9692 |
1,0644 |
1,1423 |
J, Ам/м |
165332 |
365100 |
585510 |
688825 |
771471 |
847219 |
909201 |
315 |
350 |
385 |
420 |
1,2115 |
1,2808 |
1,2981 |
1,2981 |
964286 |
1019371 |
1033116 |
1033081 |

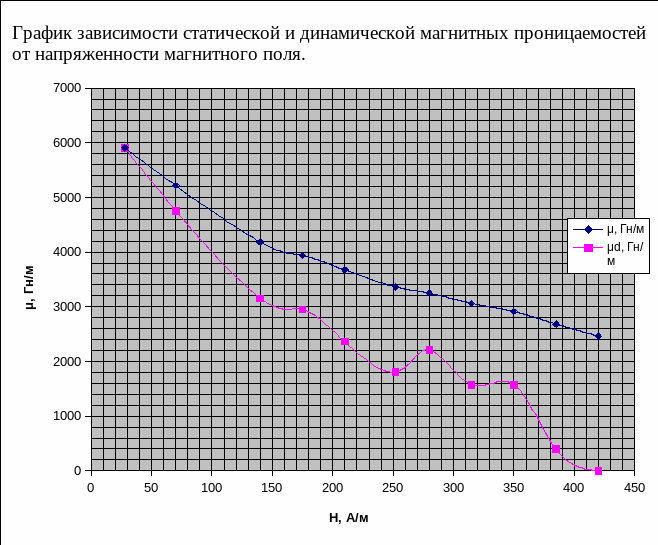

3. Постройка графика зависимости статической и динамической магнитных проницаемостей от напряженности магнитного поля.
H, Ам/м |
28 |
70 |
140 |
175 |
210 |
252 |
280 |
B, Тл |
0,2077 |
0,4587 |
0,7356 |
0,8654 |
0,9692 |
1,0644 |
1,1423 |
μ, Гн/м |
5905,7 |
5216,7 |
4183,2 |
3937,1 |
3674,7 |
3363 |
3248,1 |
dH, Ам/м |
28 |
42 |
70 |
35 |
35 |
42 |
28 |
dB, Тл |
0,2077 |
0,2510 |
0,2769 |
0,1298 |
0,1038 |
0,0952 |
0,0779 |
μd, Гн/м |
5905,9 |
4757,4 |
3149,7 |
2952,9 |
2362,3 |
1804,5 |
2214,6 |
315 |
350 |
385 |
420 |
1,2115 |
1,2808 |
1,2981 |
1,2981 |
3062,2 |
2913,5 |
2684,4 |
2460,7 |
35 |
35 |
35 |
35 |
0,0692 |
0,0692 |
0,0173 |
0,0000 |
1574,9 |
1574,9 |
393,7 |
0 |
Коэффициент нелинейности исследуемого ферромагнетика равен:
Вывод
В данной лабораторной работе был использован способ изучения зависимости B(H) внутри вещества, предложенный профессором А. Г. Столетовым, основанный на намагничивании торроидального образца намотанной на него круговой обмоткой.
В ходе проведения лабораторной работы было проведено исследование намагничивания трансформаторной стали, построение основной кривой намагничивания, а также зависимостей магнитной проницаемости и интенсивности намагничивания от напряженности магнитного поля с использованием измерителя заряда на операционном усилителе.
