СиТ №6
.docxИсследование прямой, статической и динамической маршрутизации
Шаг 1. Определение маршрутов прямого подключения
Маршруты прямого подключения указаны как «is directly connected» и обозначены буквой C.
Маршруты прямого подключения указаны как «is directly connected» и обозначены буквой C.
Шаг 2. Определение статических маршрутов
Статические маршруты обозначены буквой S.
Статические маршруты обозначены буквой S.
Шаг 3. Определение динамических маршрутов
Все остальные обозначения являются динамическими маршрутами.
Все остальные обозначения являются динамическими маршрутами.
Вопросы для обсуждения
|
a. |
Сколько маршрутов прямого подключения было в таблице маршрутизации маршрутизатора Denver? 4 |
|
б. |
Каким был IP-адрес следующего перехода для статических маршрутов в таблице маршрутизации маршрутизатора Phoenix2? 172.16.100.9 |
|
в. |
На основании таблицы маршрутизации маршрутизатора Denver скажите, какой протокол маршрутизации используется. EIGRP — усовершенствованный дистанционно-векторный протокол динамической маршрутизации, разработанный компанией Cisco. |
Настройка статических маршрутов

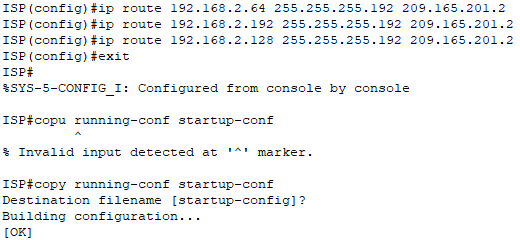

Шаг 1. Настройка статических маршрутов
Проложим
маршруты и сохраним конфигурацию.
Шаг 2. Проверка конфигураций и подключения
Вопросы для обсуждения
|
а. |
В чем разница между кодами C и S, указанными рядом с маршрутами в таблице маршрутизации? C – прямое подключение, S – статическое подключение. |
|
б. |
Какая команда используется для создания статического маршрута к сети 192.168.10.0 255.255.255.0, если следующий переход - 172.16.200.1? ip route |
Настройка маршрутов по умолчанию
Шаг 1. Настройка маршрута по умолчанию

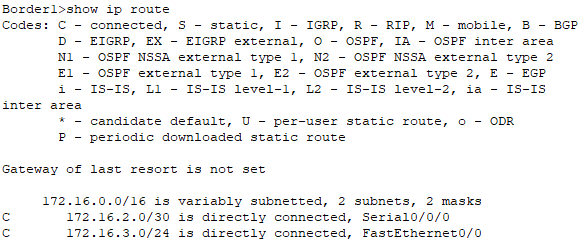

Шаг 2. Настройка пограничного маршрутизатора Border1
Шаг 3. Настройка пограничного маршрутизатора Border2
Шаг 4. Проверка конфигураций и подключения
Вопросы для обсуждения
|
a. |
Какими двумя способами можно настроить маршрут по умолчанию? Настроить маршрут по умолчанию с адресом следующего сегмента или настроить параметр выходного интерфейса маршрута по умолчанию. |
|
б. |
Как при просмотре таблицы маршрутизации определить, настроен ли маршрут по умолчанию? |
|
|
Маршрут указан с пометкой * |
Маршрутизация между изолированными сетями
Шаг 1. Настройка маршрутизатора Uptown в офисе на окраине и проверка подключения
Поиск и устранение неисправностей RIPv2
Шаг 1. Просмотр текущей конфигурации и состояния подключений
Для PC1.
Для PC2.
Шаг 2. Просмотр конфигураций маршрутизатора и внесение в них необходимых изменений
Шаг 3. Проверка подключений
PC1
PC2
Вопросы для обсуждения
|
a. |
Какие изменения вы внесли в конфигурацию для установления связи с веб-сервером? Установили сеть протокола RIP по необходимым адресам. |
|
б. |
На маршрутизаторе Corp_Edge введите команду show ip rip database. Данные о каких маршрутах были получены протоколом маршрутизации RIP?
|
|
в. |
С помощью какой команды можно увидеть обновления RIP в режиме реального времени? show ip rip database |
Настройка протокола EIGRP и суммарных маршрутов EIGRP
Шаг 1. Обратите внимание на таблицы маршрутизации на всех трех маршрутизаторах
Шаг 2. Отключить автоматическое суммирование на всех трех маршрутизаторах
Отключили автоматическое суммирование по протоколу EIGRP командой no auto-summary.
Шаг 3. Проверка удаления автоматического суммирования и наличия подключения
Вопросы для обсуждения.
|
a. |
В чем заключаются преимущества суммирования, используемого по умолчанию? Суммирование маршрутов уменьшает размер таблицы маршрутизации. Если один статический маршрут может использоваться вместо нескольких статических маршрутов, размер таблицы маршрутизации будет уменьшен. |
|
б. |
Данное упражнение продемонстрировало отличие в таблице маршрутизации при переходе от автоматического суммирования посредством EIGRP к отсутствию автоматического суммирования. В какой ситуации может потребоваться ручное суммирование нескольких подсетей? В ситуации, когда используется протокол, отличный от EIGRP |
Проверка и устранение неисправностей работы EIGRP
Шаг 1. Определение состояния подключения

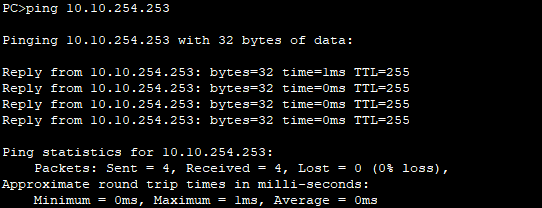

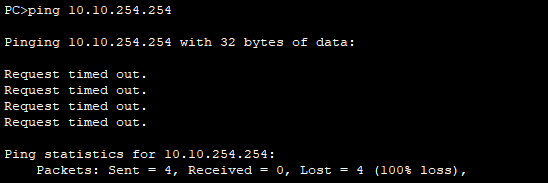

Эхо тестирование шлюза по умолчанию.
Chicago FA0/1
Chicago FA0/0
Chicago1 FA0/0. Единственный успешный запрос.

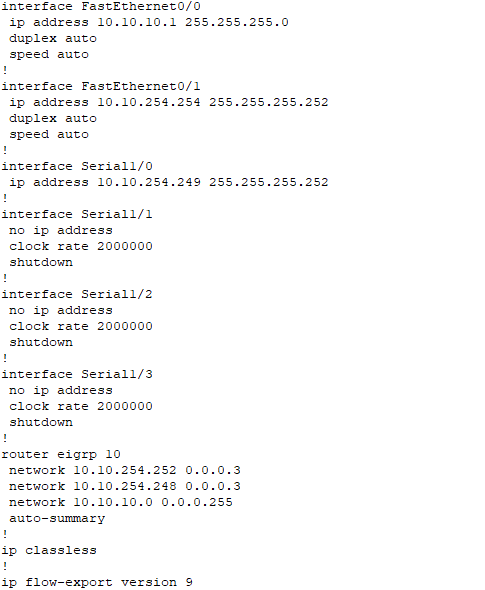

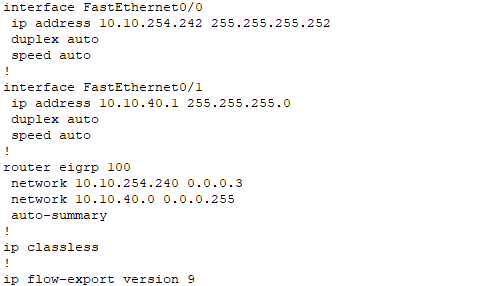

Результат команды show running-config.
Chicago1 не имеет ip протоколов

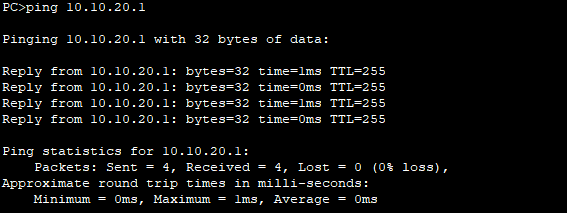

PC4 проверка эхо-запроса шлюза по умолчанию.
FA0/0 нет в списке маршрутизатора Denver. Возможна проблему между маршрутизаторами Denver и Denver1.
Просмотрим маршруты Denver.
Просмотрим маршруты Denver1.
Шаг 2. Корректная настройка EIGRP на маршрутизаторах Chicago1 и Denver1
Chicago1
Denver1
Вопросы для обсуждения
|
a. |
Какие данные выводит команда debug eigrp packet? Показывает передачу и прием пакетов протокола EIGRP. |
|
|
|
|
б. |
Какие данные выводит команда debug eigrp fsm? Можно посмотреть, как работает алгоритм DUAL, как срабатывает резервный маршрут, как добавляются и удаляются маршруты. |
