СиТ №4
.docxИсследование потока трафика в корпоративной сети
Шаг 1. Построение сети

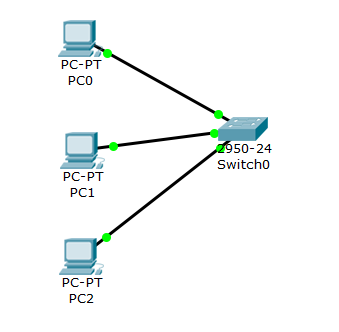

Подключили 3 ПК к коммутатору, подсоединив FastEthernet.
Шаг 2. Настройка сетевых устройств

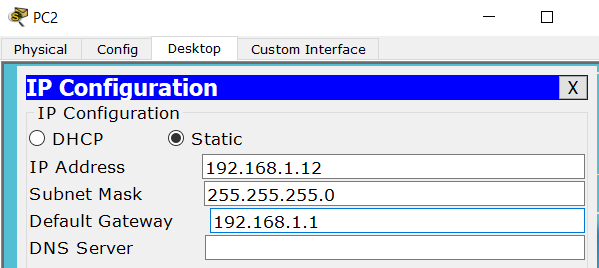

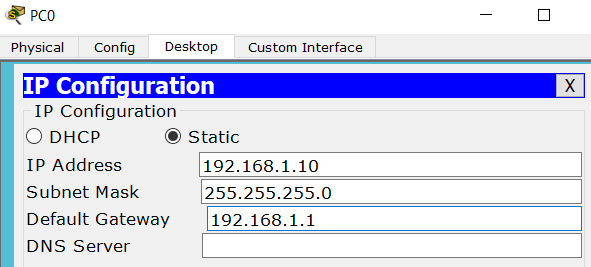

Установили IP-адрес, маску подсети и шлюз по умолчанию для каждого ПК.
Шаг 3. Исследование потока трафика
С помощью Simple PDU во вкладке Simulation указали PC0 как источник, PC2 как адресат. Дождались, пока буффер заполнится.

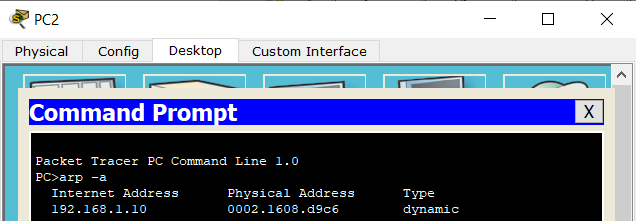

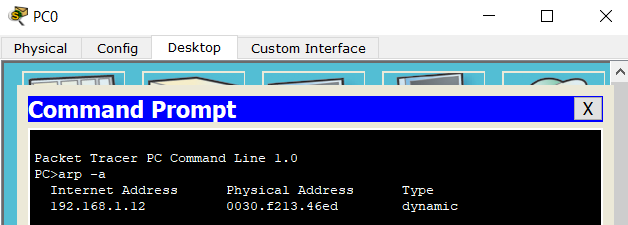

Шаг 4. Просмотр таблиц ARP
Вопросы для обсуждения
|
a. |

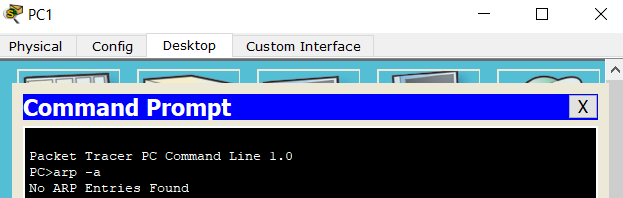

Почему таблица ARP для PC1 пуста? PC1 не является ни промежуточным звеном, ни адресатом, ни источником. Соответственно не имеет никаких данных о других ПК. |
|
б. |
Будет ли создан ARP-пакет, если от PC0 к PC1 был отправлен эхо-запрос? |
|
|
Да, т.к. ПК1 является конечным звеном. |
|
в. |
Будет ли создан ARP-пакет, если от PC0 к PC2 был отправлен эхо-запрос? |
|
|
Нет, см. пункт а) |
Базовая настройка маршрутизатора с помощью интерфейса командной строки
Шаг 1. Настройка имен узлов

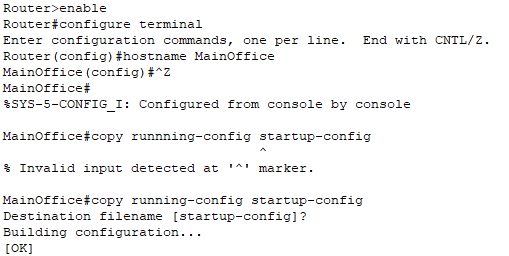

В маршрутизатор Main Office ввели следующие команды.

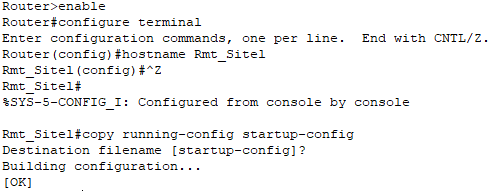

В маршрутизаторе Rmt_Sistel введем то же самое.
Шаг 2. Настройка интерфейсов маршрутизатора

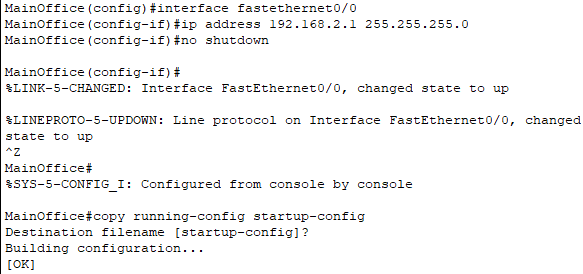

Маршрутизатор MainOffice

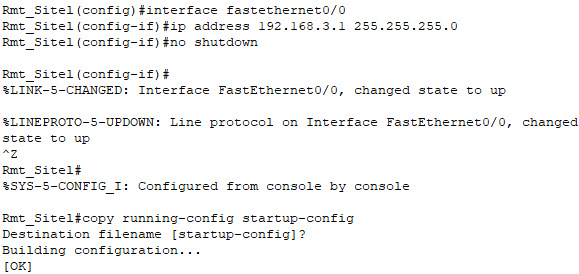

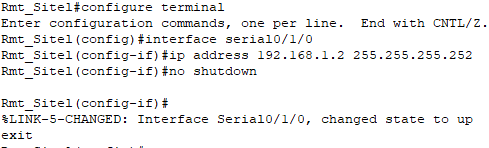

Маршрутизатор Rmt_Sitel

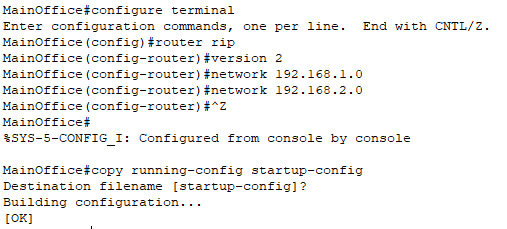

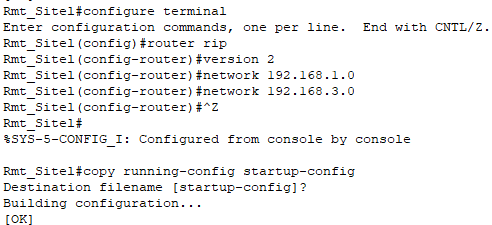

Шаг 3. Настройка протокола маршрутизации RIP

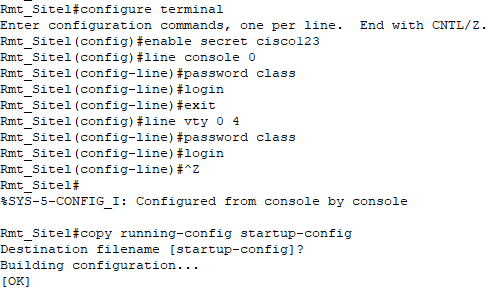

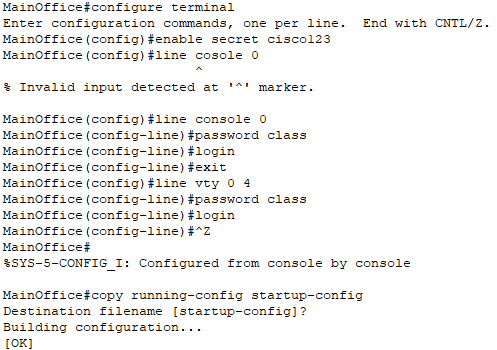

Шаг 4. Настройка паролей привилегированного режима, консоли и виртуального терминала
Шаг 5. Проверка конфигураций и возможности подключения
Команда show running-config маршрутизатора Rmt.

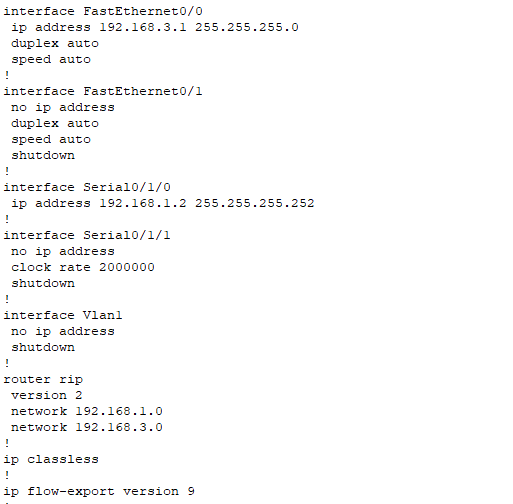

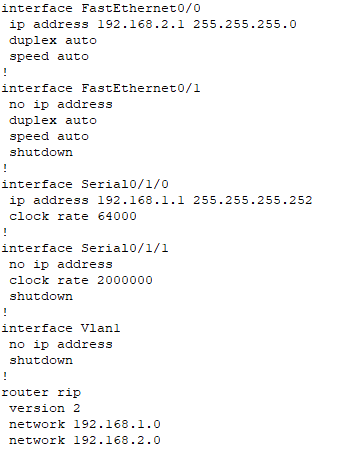

Команда show running-config маршрутизатора MainOffice.

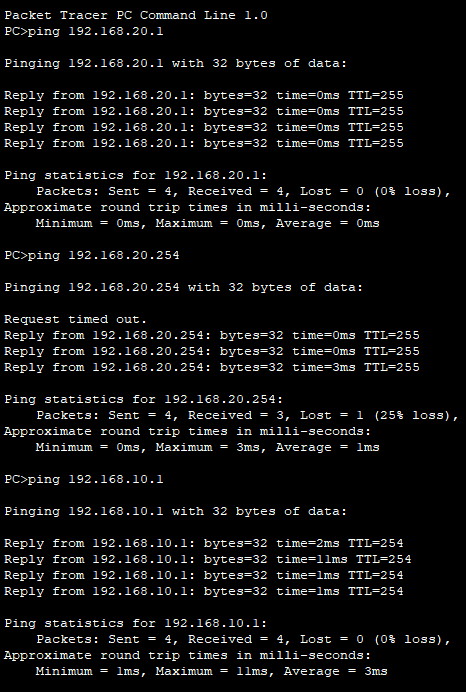

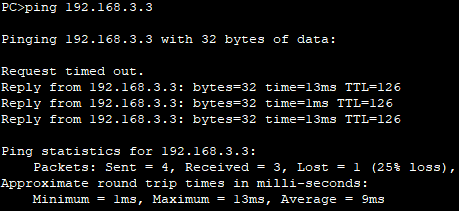

Эхо запрос и PC0 к PC1

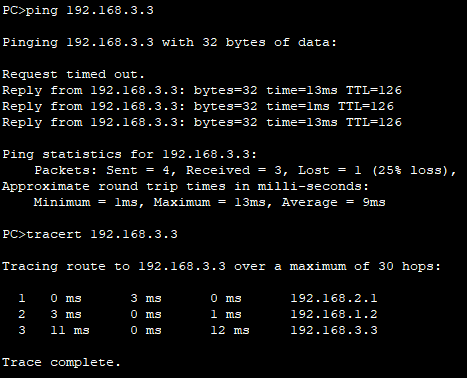

Прослеживаем путь от PC0 к PC1
Вопросы для обсуждения
|
a. |
Какие команды используются для входа в режим конфигурации интерфейса FastEthernet 0/0, если вы начинаете работу в пользовательском режиме EXEC? #interface |
|
б. |
Для настройки каких интерфейсов необходимо использовать команду "clock rate"? (DCE или DTE) |
DCE
Базовая настройка коммутатора с помощью интерфейса командной строки

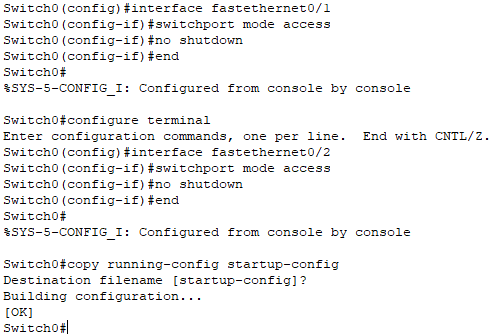

Шаг 1. Настройка коммутатора Switch0

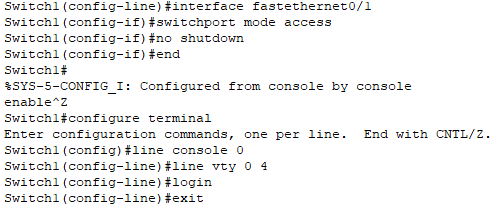

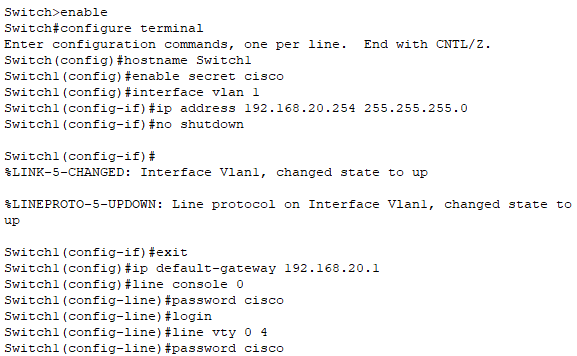

Шаг 2. Настройка коммутатора Switch1
Шаг 3. Проверка подключения
Эхо-запросы с ПК0 успешны.
Эхо запросы с ПК1 успешны
Вопросы для обсуждения
|
a. |
Нужна ли настройка IP-адреса VLAN1 для отправки эхо-запроса с PC1 на PC0? Не нужна, т.к. маршрутизация происходит на роутерах, а не на Switch’ах. |
|
б. |
Что произойдет, если пять человек попытаются создать сеанс Telnet с любым из двух коммутаторов? Зависит от того, сколько линий настроено на VTY под Telnet
|
|
в. |
Команда интерфейса командной строки enable password создает незашифрованный пароль. Какая команда позволяет создать зашифрованный пароль для доступа в привилегированный режим? Enable secret
|
