Никитиной С.

ИВТ-44

Лабораторная работа №3

Вариант 11

По методу Гурвица

Найдем коэффициенты характеристического уравнения с помощью функций из первой лабораторной работы и значений варианта.

clear,clc,close all

k = 0.1;

T = 1.4;

ksi = 0.2;

T2 = 0.35;

w1 = tf([k 0],[T 1]);

w2 = tf([1],[T2^2 2*T2*ksi 1]);

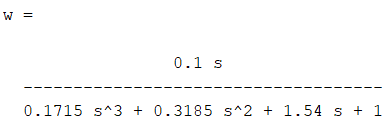

w = w1*w2

Воспользуемся функцией для проверки устойчивости по критерию Гурвица из приложения лабника.

function f=u_gurv

n = 3

A=zeros(3,3);

A(2,1) = input('Введите а0=');

A(1,1) = input('Введите а1=');

A(3,2) = A(1,1);

A(2,2) = input('Введите а2=');

A(3,3) = input('Введите а3=');

A(1,2) = A(3,3);

A(1,3)=0;

A(2,3)=0;

A(3,1)=0;

A

A1=[A(1,1:2);A(2,1:2)];

b=0;

if A(1,1)>0

b=b+0;

else

b=b+1;

end

if det(A1)>0

b=b+0;

else

b=b+1;

end

if det(A)>0

b=b+0;

else

b=b+1;

end

if b==0 disp('Система устойчива');

else disp('Система неустойчива');

end

>> u_gurv

n = 3

Введите а0=0.1715

Введите а1=0.3185

Введите а2=1.54

Введите а3=1

A =

0.3185 1.0000 0

0.1715 1.5400 0

0 0.3185 1.0000

Система устойчива

По методу Михайлова

 Для того чтобы система автоматического управления была устойчива, необходимо и достаточно, чтобы кривая Михайлова при изменении частоты от 0 до +¥, начинаясь при w = 0 на вещественной положительной полуоси, обходила только против часовой стрелки последовательно n квадрантов координатной плоскости, где – порядок характеристического уравнения системы управления.

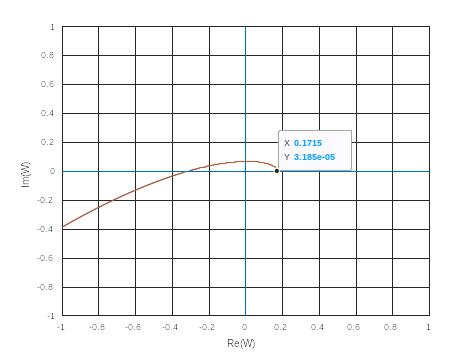

Выстроим годограф. Порядок равен трем, значит график должен пройти в I, II, II четверти.

Y близится к нулю. График начинается на положительной вещественной полуоси. Проходит 3 квадранта против часовой стрелки. Значит система устойчива.

Скрипт для годографа. Значения брались из предыдущего задания.

a0 = 0.1715;

a1 = 0.3185;

a2 = 1.54;

a3 = 1;

w=0.0001:0.01:2;

Njw= a3.*((w.*j).^3)+a2.*((w.*j).^2)+a1.*(w.*j)+a0;

Re = real(Njw);

Im = imag(Njw);

plot(Re, Im)

hold on

grid on

line([0 0],[-1 1])

line([-1 1],[0 0])

axis([-1 1 -1 1])

xlabel('Re(W)')

ylabel('Im(W)')

Проверим, соответствует ли значение на графике расчетному значению при w=0.

>> syms w

>> Njw= a3.*((w.*j).^3)+a2.*((w.*j).^2)+a1.*(w.*j)+a0

>> f = real(Njw)

>> fzero(f,0)

ans =

0.1715
