Сети №1

Никитиной С. ИВТ-44

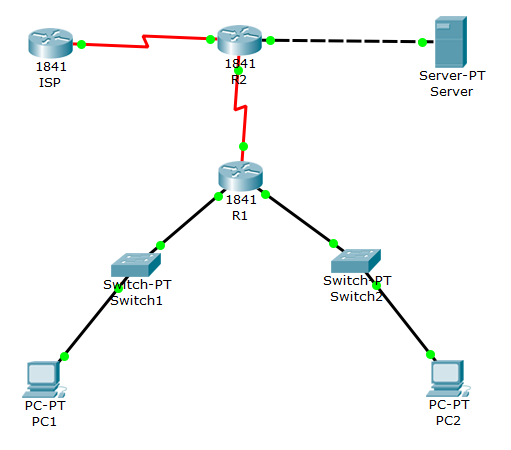

1. Базовая конфигурация оборудования

• Настроить hostname на маршрутизаторах.

• Отключить DNS lookup.

• Установить пароль для  EXEC mode

• Настроить message-of-the-day banner.

• Установить пароль для console.

Сохраним конфигурацию:

2. Настроить адресацию оборудования согласно плану

• Настроить интерфейсы на R1, R2 и ISP согласно плану адресации.

Для R1:

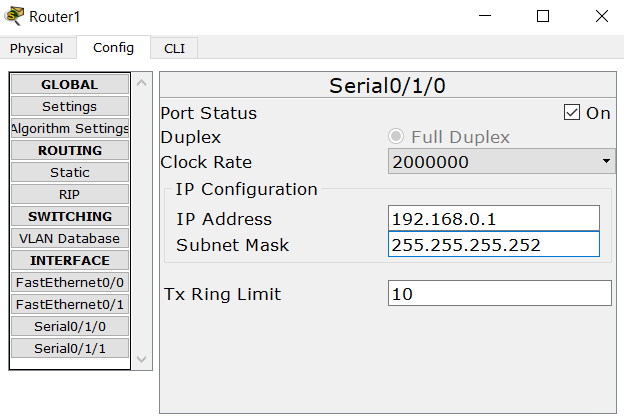

Добавим HWIC-2T для интерфейса Serial в маршрутизаторы и настроим его.

Для R2:

Для ISP:

Чтобы включить эти интерфейсы, пропишем no shutdown для каждого.

• Проверить выполненные настройки командой show ip interface brief

R1:

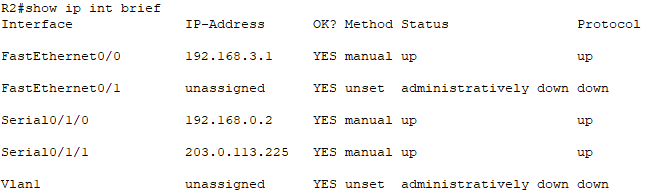

R2:

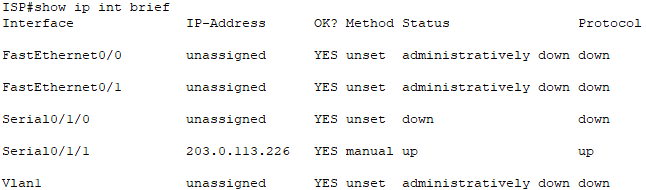

ISP:

• Настроить интерфейс Server в соответствии с таблицей

При подключении сервера нужно подключать R2 int fa0/0, т.к. настраивали мы именно его, а не fa0/1, как указано в лабнике.

• Проверить выполненные настройки командой ping.

Введем адреса нашим ПК.

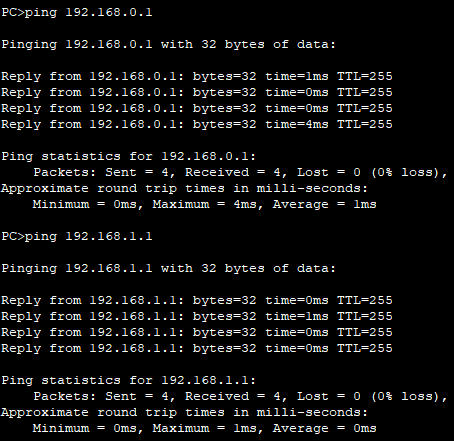

Проверим подключение с помощью ping:

Подключение успешно.

• Настроить интерфейсы PC1 и PC2 на автоматическое конфигурирование.

• Сконфигурировать протокол динамической маршрутизации OSPF на R1 и R2. Не включать сеть 203.0.113.224/27 в анонсы протокола OSPF.

Для R1:

Для R2:

• Добавить на R2 маршрут по умолчанию и настроить перераспределение в среду OSPF

• Проверить правильность выполненных настроек командой show ip route.

Для R1:

Для R2:

3. Настроить DHCP Server на R2

• Настроить диапазоны исключаемых адресов

• Создать пул адресов для сети 192.168.1.0/24, подключенной к R1. Шлюз по умолчанию 192.168.1.1, DNS сервер 192.168.3.254

• Создать пул адресов для сети 192.168.2.0/24, подключенной к R1. Шлюз по умолчанию 192.168.2.1, DNS сервер 192.168.3.254

4. Настроить DHCP Relay на R1

• Индивидуально для каждого интерфейса необходимо указать параметр ip helper-address

• Проверить конфигурацию и работу сервиса DHCP

5. Настроить Static NAT

• Настроить статическую трансляцию для Server, подключенного к интерфейсу R2

• Указать inside и outside интерфейсы

• Проверить выполненные настройки командой ping и show ip nat translations

6. Настроить Dynamic NAT

• Создать пул IP-адресов для динамической трансляции

• Создать extended ACL определяющий адреса для динамической трансляции

• Настроить динамическую трансляцию для локальных IP-адресов, определяемых ACL 100, в реальные IP-адреса из пула Pool4Nat

• Указать inside интерфейс для данного вида трансляции (outside интерфейс уже был сконфигурирован в предыдущем примере)

• Проверить выполненные настройки командой ping и show ip nat translations

7. Настроить PAT (NAT Overload)

• Удалить предыдущую конфигурацию NAT.

• Настроить PAT на R2, используя IP- адресс интерфейса Serial 0/1

• Проверить выполненные настройки командой ping и show ip nat translations
