ЛР2 / Моделирование_2

Никитина С.

ИВТ-44

Лабораторная работа №2

Вариант 10

Заданию соответствует lab_2.m файл.

clear; clc; %очищаем рабочее пространство и экран

close all;

M = 10; %масса пули, кг

m = 0.01; %масса пули, кг

g = 9.8; %ускорение свободного падения, м/с2

%модель влияния длины подвеса на угол отклонения груза

v = 300; %скорость пули, м/с

l = 0.1:0.01:8;

a = acos(1-m.^2*v.^2./(2*(m+M).^2*g*l));

a = rad2deg(a); %переводим радианы в градусы

subplot(2, 1, 1);

plot(l, a); grid;

xlabel('l, m'); %подписываем оси

ylabel('\alpha, \circ');

title('\alpha = f(l). v = 300 m/c');

%модель определения скорости пули в зависимости от угла отклонения груза

l = 1; %длина подвеса груза, м

a = 0.1:0.1:14;

v = (2*(m+M)^2*g*l*(1-cos(deg2rad(a)))/(m^2)).^0.5;

subplot(2, 1, 2);

plot(a, v); grid;

xlabel('\alpha, \circ'); %подписываем оси

ylabel('v, m/c');

title('v = f(\alpha). l = 1 m.');

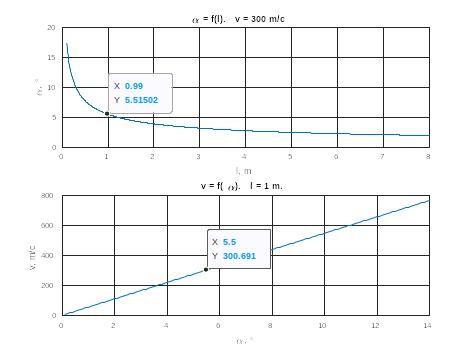

Можно заметить, как из каждой из трех величин, исходит значение другой, следовательно, построенная зависимость правильная.

Заданию соответствует lab2_2.m и lab2_2.fig файлы.

Помимо тех тригонометрических функций, что представлены на примере, была добавлена еще одна функция – тангенса, с графиком, представленном ниже.

function plot_button_Callback(hObject, eventdata, handles)

xmin = get(handles.Xmin, 'String'); %считываем минимальное значение х

xmin = str2num(xmin); %переводим его в число

xmax = get(handles.Xmax, 'String'); %считываем максимальное значение х

xmax = str2num(xmax); %переводим его в число

x = xmin : 0.01 : xmax; %задаем вектор значений по оси Х

grafik = get(handles.panel, 'SelectedObject'); %какую функцию выбрали

switch (grafik) %строим график

case {handles.plot_sin} %соответствующей функции

plot(x, sin(x)); grid;

case {handles.plot_cos}

plot(x, cos(x)); grid;

case {handles.plot_tan}

plot(x, tan(x)); grid; axis ([-pi pi -10 10]);

end

Модель построена на основе физических зависимостей. Регулировка этих зависимостей влияет на время работы. Отсчёт времени идет до момента пока идет моделирование работы лазера.

У диаметра есть ограничения по выставлению значений: 10 ≤ D ≤ 60. Если D не попадает в диапазон, программа выставляет его крайнее ближайшее значение.

Аналогично с L: 50 ≤ L ≤ 200.

Можно менять положение лазера с помощью кнопок < и >.

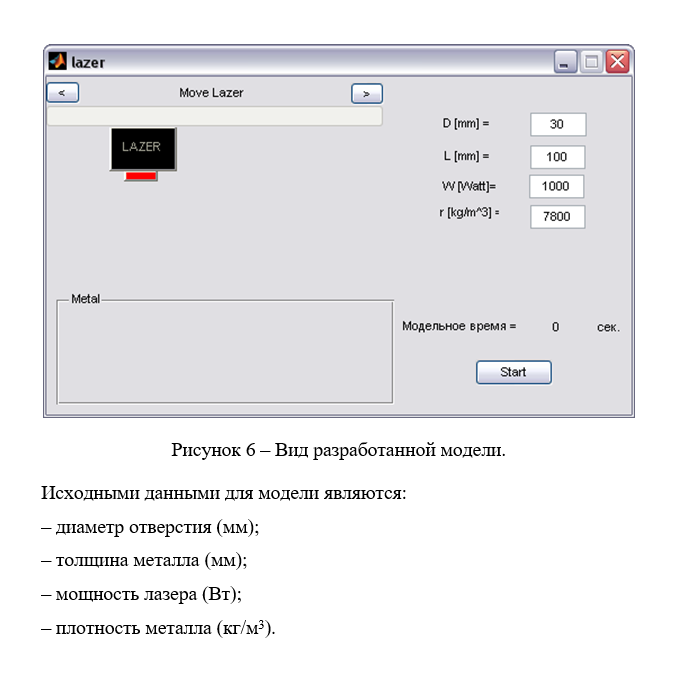

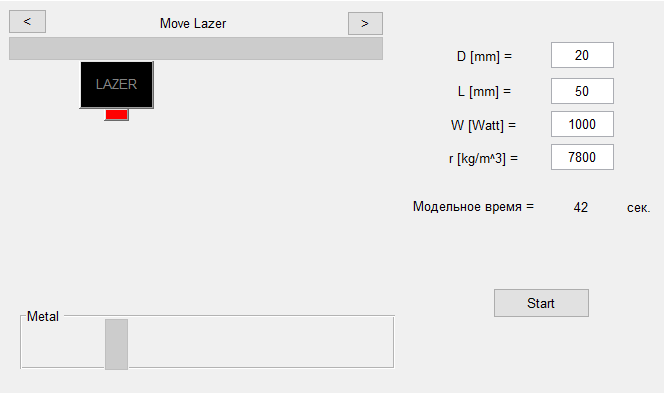

Пример работы:
