Рис. 12. Схема взаимоотношений между артериями и черепными нервами на базальной поверхности головного мозга (Krayenbuhl, Yasargil, 1965).

1. Arteria ophthalmica. 2. Arteria cerebri anterior. 3. Arteria communicans anterior. 4. Arteria carotis interna. 5. Arteria cerebri media. 6. Arteria chorioidea anterior. 7. Arteria communicans posterior. 8. Arteria cerebri posterior. 9. Arteria cerebelli superior. 10. Arteria basilaris. 11. Arteria labyrinthi. 12. Arteria cerebelli inferior anterior. 13. Arteria spinalis anterior. 14. Arteria cerebelli inferior posterior. 15. Arteria vertebralis. I - Nervi olfactorii. II - Nervus opticus. III - Nervus oculomotorius. IV - Nervus trochlearis. V1 - Nervus ophthalmicus. V2 - Nervus maxillaris. V3 - Nervus mandibularis. VI - Nervus abducens. VII - Nervus facialis. VIII - Nervus vestibulocochlearis. IX - Nervus glossopharyngeus. X - Nervus vagus. XI - Nervus accessorius. XII - Nervus hypoglossus.

Рис. 13. Схема шейного сплетения (Крылова Н.В., Гирихиди П.М., 1991).

I, II, III, IV, V - шейные позвонки. 1. Nervus occipitalis minor. 2. Nervus auricularis magnus. 3. Nervus transversus colli. 4. Nervi supraclaviculares. 5. Nervus phrenicus. 6. Ansa cervicalis. 7. Nervus hypoglossus.

Рис. 14. Схема кожных ветвей шейного сплетения (Крылова Н.В., Гирихиди П.М., 1991).

1. Nervus occipitalis major. 2. Nervus occipitalis minor. 3. Nervus auricularis magnus. 4. Nervus transversus colli. 5. Nervi supraclaviculares.

Рис. 15. Задние ветви I, II и III шейных спинномозговых нервов (Крылова Н.В., Гирихиди П.М., 1991).

1 –задняя ветвь I шейного нерва, 2 –задняя ветвь II шейного нерва, 3 –задняя ветвь III шейно- го нерва.

Рис. 16. Схема формирования плечевого сплетения (Крылова Н.В., Гирихиди П.М., 1991).

1. Truncus superior. 2. Truncus medius. 3. Truncus inferior. 4. Fasciculus lateralis. 5. Fasciculus posterior. 6. Fasciculus medialis. 7. Nervus axillaris. 8. Nervus musculocutaneus. 9. Nervus radialis. 10. Nervus medianus. 11. Nervus ulnaris. 12. Nervus cutaneus antebrachii medialis. 13. Nervus cutaneus brachii medialis. 14. Nervus intercostobrachialis. 15. Nervi intercostales.

Рис. 17. Схема поясничного сплетения и его нервов (Иванов Г.Ф., 1949)

1. Vertebra thoracica XII. 2. Vertebra lumbalis I. 3. Ganglia trunci sympathici. 4. Ramus nervi lumbalis IV к plexus sacralis. 5. Musculus psoas major. 6. Musculus rectus abdominis. 7. Nervus genitofemoralis. 8. Nervus obturatorius. 9. Canalis inguinalis. 10. Foramen obturatorium. 11. Fascia lata. 12. Vena iliaca externa. 13. Nervus femoralis. 14. Spina iliaca anterior inferior. 15. Musculus transversus abdominis. 16. Musculus obliquus abdominis internus. 17. Musculus obliquus abdominis externus. 18. Musculus iliacus. 19. Nervus cutaneus femoris lateralis. 20. Nervus ilioinguinalis. 21. Musculus quadratus lumborum. 22. Nervus subcostalis. 23. Costa XII. 24. Nervus iliohypogastricus.

Рис. 18. Схема поясничного и крестцового сплетений (Крылова Н.В., Гирихиди П.М., 1991).

a - поясничное сплетение. б - крестцовое сплетение. 1. Nervus subcostalis. 2. Nervus iliohypogastricus. 3. Nervus ilioinguinalis. 4. Nervus cutaneus femoris lateralis. 5. Nervus femoralis. 6. Nervus genitofemoralis. 7. Nervus obturatorius. 8. Truncus sympathicus. 9. Nervus gluteus superior. 10. Nervus gluteus inferior. 11. Nervus coccygeus. 12. Nervus pudendus. 13. Nervus cutaneus femoris posterior. 14. Nervus ischiadicus. 15. Musculus piriformis.

Рис. 19. Схема иннервации кожи верхней конечности (Привес М.Г., Лысенков Н.К., Бушкович В.И., 1985).

А) ладонная поверхность: 1. Nervus cutaneus brachii medialis. 2. Nervus cutaneus antebrachii medialis. 3. Ramus palmaris nervi mediani. 4. Ramus cutaneus palmaris nervi ulnaris. 5. Nervus medianus. 6. Ramus superficialis nervi radialis. 7. Nervus cutaneus antebrachii lateralis. 8. Nervus cutaneus brachii posterior. 9. Nervi rectorales laterales. 10. Nervi supraclaviculares. 11. Nervus cutaneus brachii lateralis superior.

Б) тыльная сторона: 1. Nervus cutaneus brachii lateralis superior. 2. Nervi cutanei brachii posterior et lateralis inferior. 3. Nervus cutaneus antebrachii lateralis. 4. Nervus cutaneus brachii posterior. 5. Ramus superficialis nervi radialis. 6. Nervus medianus. 7. Ramus cutaneus palmaris nervi ulnaris. 8. Ramus dorsalis nervi ulnaris. 9. Nervus cutaneus antebrachii medialis. 10. Nervus cutaneus brachii medialis. 11. Rami cutanei laterales nervorum intercostalium. 12. Nervi supraclaviculares.

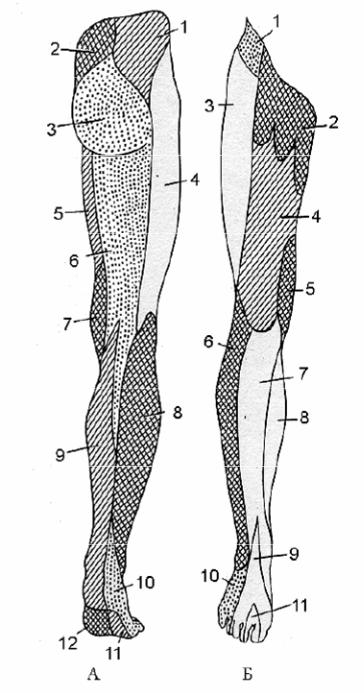

Рис. 20. Схема иннервации кожи нижней конечности (Привес М.Г., Лысенков Н.К., Бушкович В.И., 1985).

А) задняя поверхность: 1. Nervi clunium superiores. 2. Nervi clunium medii. 3. Nervi clunium inferiores. 4. Nervus cutaneus femoris lateralis. 5. Rami cutanei anteriores nervi femoralis. 6. Nervus cutaneus femoris posterior. 7. Ramus cutaneus nervi obturatorii. 8. Nervus cutaneus surae lateralis. 9. Nervus cutaneus surae medialis. 10. Nervus suralis. 11. Nervus plantaris lateralis. 12. Nervus plantaris medialis.

Б) передняя поверхность: 1. Ramus cutaneus lateralis nervi iliohypogastrici. 2. Nervus genitofemoralis. 3. Nervus cutaneus femoris lateralis. 4. Rami cutanei anteriores nervi femoralis. 5. Ramus cutaneus nervi obturatorii. 6. Nervus cutaneus surae lateralis. 7. Nervus saphenus. 8. Nervus cutaneus surae medialis. 9. Nervus fibularis superficialis. 10. Nervus suralis. 11. Nervus fibularis profundus.

Рис. 21. Схема периферической чувствительной иннервации (Привес М.Г., Лысенков Н.К., Бушкович В.И., 1985).

1. Nervus ophthalmicus. 2. Nervus maxillaris. 3. Nervus mandibularis. 4. Nervus auricularis magnus. 5. Nervus occipitalis minor. 6. Nervus occipitalis major. 7. Ramus auricularis nervi vagi. 8. Nervus transversus colli. 9, 21. Rami dorsales nervorum cervicalium. 10. Nervi suprascapulares. 11. Nervus axillaris. 12. Rami cutanei anteriores nervorum intercostalium. 13. Rami cutanei laterales nervorum intercostalium. 14. Nervus iliohypogastricus. 15. Ramus femoralis nervi genitofemoralis. 16. Ramus genitalis nervi genitofemoralis. 17. Nervus cutaneus femoris lateralis. 18. Rami cutanei anteriores nervi femoralis. 19. Ramus cutaneus nervi obturatorii. 20. Rami perineales nervi cutanei femoris posterioris. 22. Rami dorsales nervorum thoracicorum. 23. Rami dorsales nervorum lumbalium. 24. Rami dorsales nervorum sacralium. 25. Nervi clunium superiores. 26. Nervi clunium inferiores. 27. Nervus cutaneus femoris posterior.
