41. Законы отражения и прохождения на границе раздела двух сред.

Угол отражения равен углу падения.

Это соотношение называют законом отражения. Он определяет направление распространения отражённой однородной плоской волны.

Соотношение ниже называют законом преломления:

скорости волн в первой и второй диэлектрических средах, коэффициенты преломления первой и второй сред, относительный коэффициент преломления.

Этот закон определяет направление распространения преломлённой однородной плоской волны.

42. Общие сведения о направляющих системах и направляемых волнах.

Направляющими системами называются устройства, ограничивающие область распространения ЭМВ и направляющие основной поток энергии поля в заданном направлении. Направляющими системами являются все линии передачи электромагнитной энергии, поскольку процесс передачи есть распространение волны.

Направляющие системы могут существовать и в природных условиях, например, ЭМВ над земной поверхностью, волны в сферических слоях атмосферы Земли. В технике связи для канализации ЭМВ применяют специальные элементы в виде металлических или диэлектрических проводников либо поверхностей различных геометрических форм, которые образуют направляющую систему. Направляющие системы служат для передачи энергии ЭМВ, поэтому их еще называют линиями передачи или волноводами.

По структуре поля ЭМВ в направляющих системах делят на поперечные и продольные. Наличие или отсутствие продольных составляющих векторов и (или) является признаком, по которому классифицируют направляемые волны в направляющих системах.

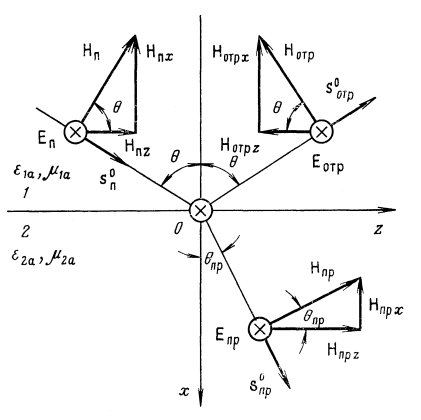

4 3. Наклонное падение плоской волны при горизонтальной поляризации.

Значения коэффициентов отражения и преломления при z = 0:

44. Наклонное падение плоской волны при вертикальной поляризации.

Значения коэффициентов отражения и преломления при z = 0:

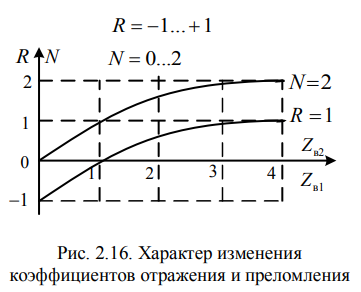

45. Нормальное падение плоской волны.

В простейшем случае плоскость раздела двух сред параллельна фронту падающей волны. При нормальном падении плоской волны положение плоскости падения становится неопределенным, различие между горизонтальной и вертикальной поляризацией исчезает. Выражения для коэффициентов отражения и прохождения, или преломления, при упрощаются и принимают вид.

При отсутствии поглощения все величины вещественны.

46. Объемные резонаторы.

Колебательная система сверхвысоких частот, состоящая из сосредоточенных индуктивности и ёмкости; представляет собой объём, заполненный диэлектриком (в большинстве случаев воздухом) и ограниченный проводящей поверхностью либо пространством с иными электрическими и магнитными свойствами.

Имеет резонансную частоту

Энергия эл.-м. поля, запасённая в такой системе, мала. Вместе с увеличением частоты возрастает относительная доля потерь энергии за период в контуре, которые обусловлены как сильным поверхностным эффектом в его элементах, так и излучением. С уменьшением запасённой энергии уменьшается добростность контура.

Закрытый объёмный резонатор представляет собой окруженную замкнутой металлической оболочкой полость, в которую с помощью элементов связи (штырь, петля, отверстие) вводится электромагнитная энергия.

Общими свойствами всех объёмных резонаторов является их способность запасать эл.-м. энергию и относительно малое значение собственных потерь энергии за период, обусловленное почти полным от­сутствием паразитного излучения из полости, малой плотностью тока в имеющих большую поверхность металлических стенках и их хорошей проводимостью, а также ничтожными потерями в заполняющем полость

воздухе. Вследствие этого добротность хо­рошо выполненных объемных резонаторов оказывается очень вы­сокой.

Режимы колебаний контура: собственные и вынужденные колебания.

Собственные ко­лебания— это возможные поля в объемном резонаторе при отсутствии сторонних источников. Собственные колебания резонатора включают в себя бесконечное множество различных типов коле­баний (типов полей), каждый из которых характеризуется своей картиной векторных линий и определенной собственной длиной волны (собственной частотой). В резонаторе без потерь (стенки

Незатухающие колебания в реальном резонаторе существуют в режиме вынужденных колебаний, при котором в резонатор че­рез элемент связи вводят энергию от стороннего источника (гене­ратора). Для возбуждения резонатора нужно, чтобы частота ко­лебаний генератора была равна одной из резонансных частот объемного резонатора. В этом случае в резонаторе наступает ре­зонанс и амплитуды поля вынужденных колебаний достигают на­ибольшего значения.
