Расчёт и построение частотных характеристик типовых динамических звеньев

16 вариант

1) Получить, передаточные функции типовых динамических звеньев;

2) Получить, частотные характеристики типовых динамических звеньев.

Инерционное звено		Безынерционное звено	Интегрирующее звено	Дифференцирующее звено	Колебательное звено
					;
	, c
4,0	0,5	9,6	0,1	5,1	2,1	5	0,15

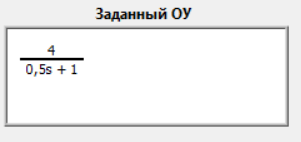

А) Инерционное звено

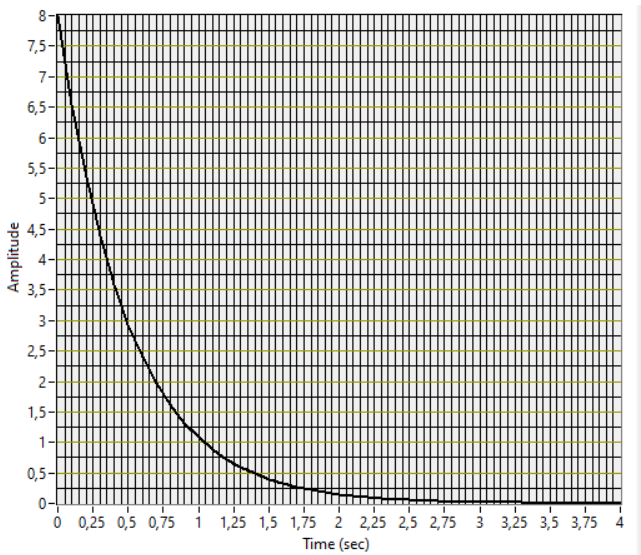

1) Передаточная характеристика

2) Фазовая частотная характеристика (ФЧХ)

3) Логарифмическая амплитудная характеристика (ЛАЧХ)

4) Амплитудно-фазовая частотная характеристика (АФЧХ)

Б) Безынерционное звено

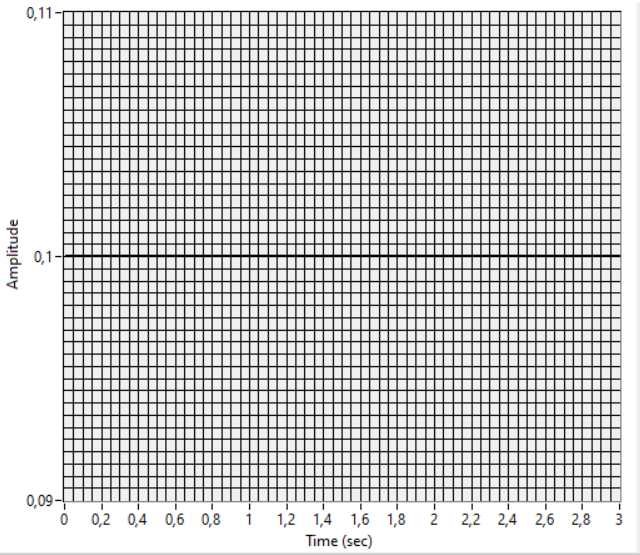

1) Передаточная характеристика

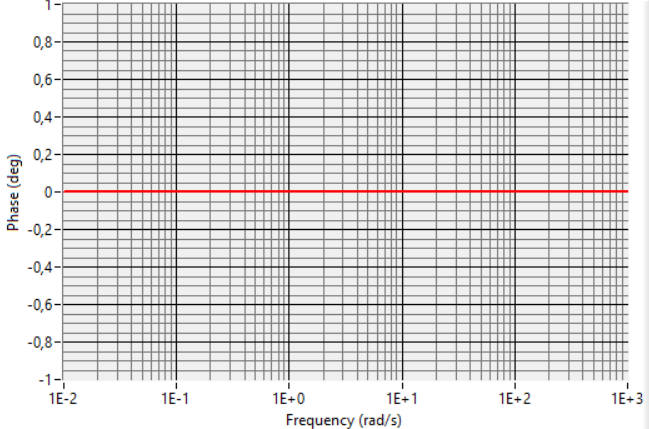

2) Фазовая частотная характеристика (ФЧХ)

3) Логарифмическая амплитудная характеристика (ЛАЧХ)

4) Амплитудно-фазовая частотная характеристика (АФЧХ) (вырождение в точку)

В ) Интегрирующее звено

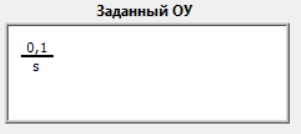

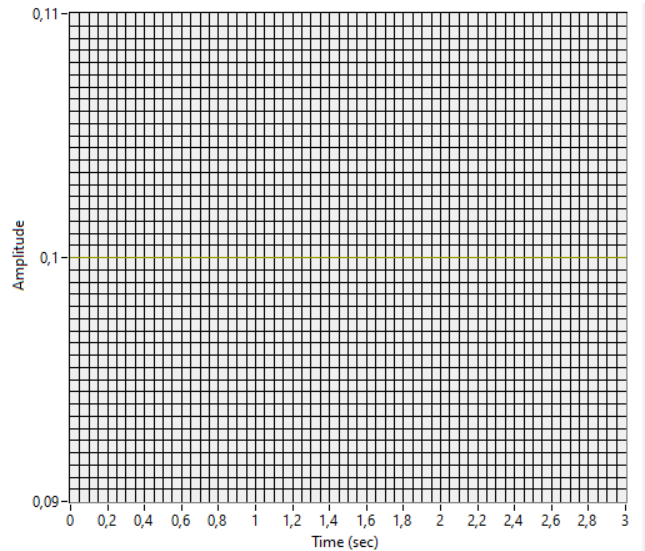

1) Передаточная характеристика

2) Фазовая частотная характеристика (ФЧХ)

3) Логарифмическая амплитудная характеристика (ЛАЧХ)

4) Амплитудно-фазовая частотная характеристика (АФЧХ) (здесь должна быть вертикальная прямая, но она сливается с сеткой)

Г ) Дифференцирующее звено

1) Передаточная характеристика

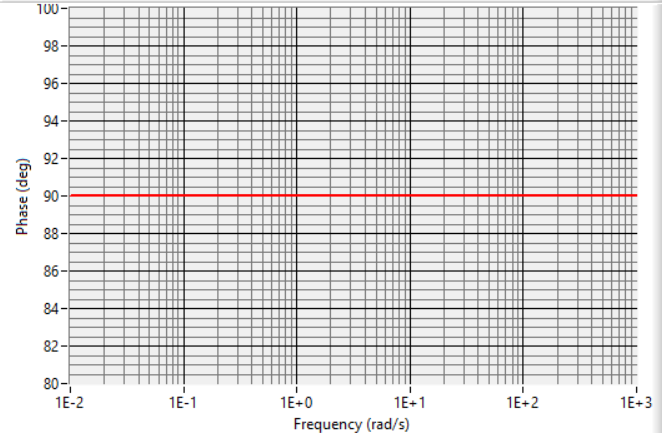

2) Фазовая частотная характеристика (ФЧХ)

3) Логарифмическая амплитудная характеристика (ЛАЧХ)

4) Амплитудно-фазовая частотная характеристика (АФЧХ) (здесь должна быть вертикальная прямая, но она сливается с сеткой)

Д ) Колебательное звено

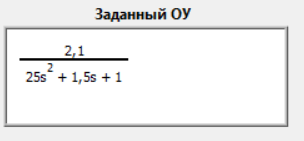

Получим характеристики:

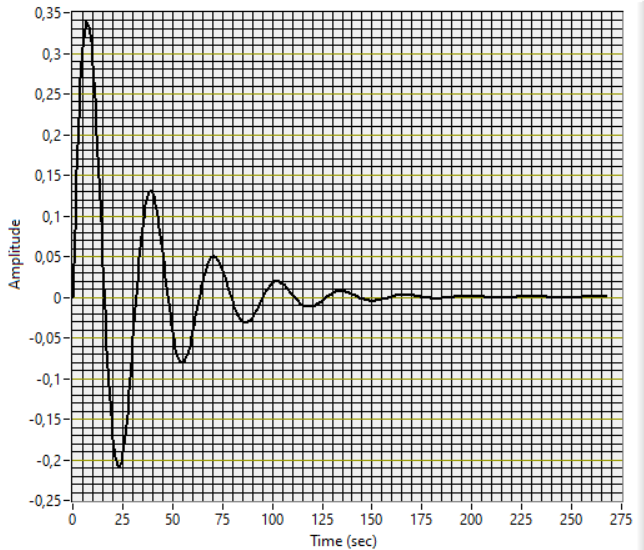

1) Передаточная характеристика

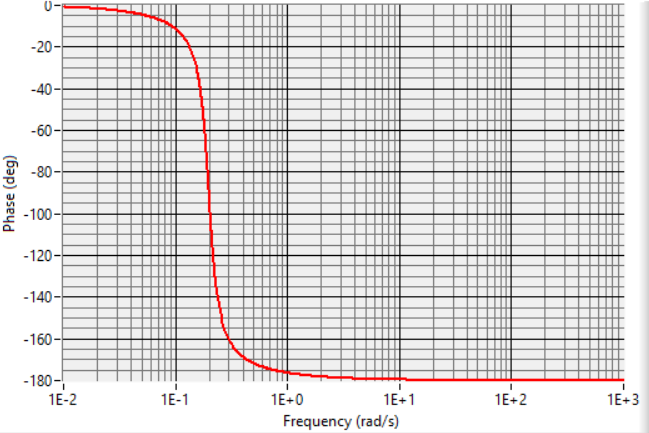

2) Фазовая частотная характеристика (ФЧХ)

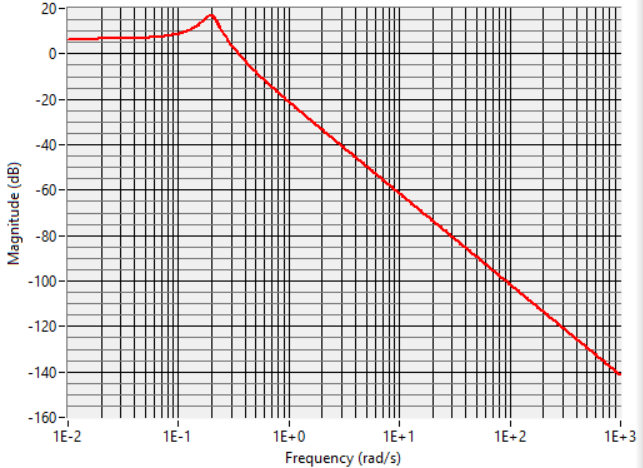

3) Логарифмическая амплитудная характеристика (ЛАЧХ)

4) Амплитудно-фазовая частотная характеристика (АФЧХ)

Вывод: все частотные характеристики соответствуют своим звеньям, кроме АФЧХ для интегрирующего и дифференцирующего звена, так как LabView не строит отчётливо строго вертикальные прямые. Передаточные функции соответствуют своим звеньям.
