Выбор тсн, ртсн II ступени трансформации
Расчетная нагрузка ТСН второй ступени трансформации определяется аналогично, как и для первой ступени, но суммируют мощности потребителей напряжением 0,4 кВ.
Из-за неоднородности состава электроприемников их разбивают на 4 группы:
Рн1 – постоянно работающие двигатели единичной мощностью 70…200 кВт;
Рн2 – периодически работающие двигатели мощностью менее 100 кВт;
Рн3 – эпизодически работающие двигатели задвижек, колонок дистанционного управления и т.д.
Рн4 – освещение и электрообогрев.
Далее определяют расчетную мощность:
Sрасч.т2 = 0,7 ΣРн1 + 0,35 ΣРн2 + 0,15 ΣРн3 +
+ 0,85 ΣРн4
Номинальная суммарная мощность всех ТСН энергоблока должна быть не менее расчетной мощности.
Обычно единичная мощность ТСН принимается Sном = 1000 кВА, а соответствия расчетной мощности добиваются выбором нескольких ТСН на секцию.
Резервирование СН на напряжении 0,4 кВ
В отличие от напряжения 6,3 кВ, где применяется явное резервирование, в системе СН напряжением 0,4 кВ используют неявное резервирование.
Поэтому РТСН как таковые отсутствуют. Их роль играют рабочие ТСН.
Выбор типа ТСН
Трансформаторы 6,3/0,4 кВ:
масляные
сухие
Системы охлаждения сухих трансформаторов

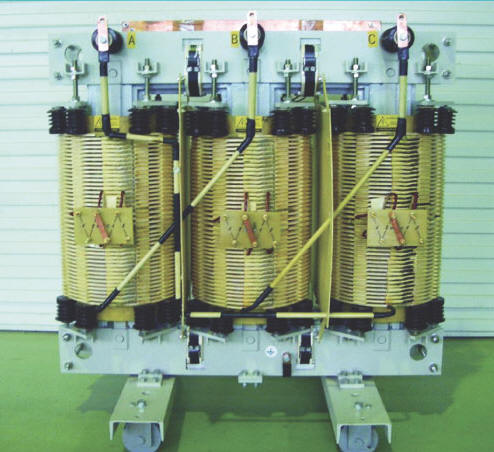

Трансформатор ТС (без кожуха)
Трансформатор ТСЗ (с кожухом IP33)
Трансформаторы с естественной циркуляцией воздуха и масла
Трансформаторы с естественной циркуляцией воздуха и масла
ТМ
ТМ3
ТМГ
Лекция 4
Переход в системах собственных нужд с напряжений 6,3/0,4 кВ на напряжения 10,5/0,69/0,4 кВ
На зарубежных электростанциях все большее распространение получает система напряжения сети собственных нужд 10,5/0,69/0,4 кВ.
В то же время отечественные электрические станции используют в настоящее время традиционную систему напряжений 6,3/0,4 кВ.
Переход на систему 10,5/0,69/0,4 кВ весьма желателен и перспективен.
Основной эффект от перехода с системы 6,3/0,4 кВ на систему 10,5/0,69/0,4 кВ состоит в том, что при повышенном напряжении снижаются токи как нормального, так и аварийного режимов.
При повышении напряжения в 10,5/6,3 = 1,67 раза, примерно в такое же количество раз снижаются токи нормального режима на секциях 10,5 кВ и токи короткого замыкания при расположении точки КЗ на секциях 10,5 кВ.
При повышении напряжения в 0,69/0,4 = 1,73 раза, примерно в такое же количество раз снижаются токи нормального режима на секциях 0,69 кВ и токи короткого замыкания при расположении точки КЗ на секциях 0,69 кВ.
Это приводит к существенному влиянию на систему электроснабжения:
1) Происходит снижение требуемого сечения кабелей на напряжениях 10,5 и 0,69 кВ в сравнении с напряжениями 6,3 и 0,4 кВ по термической стойкости и по невозгораемости.
2) Уменьшается требуемое сечение токопроводов, кабелей по условиям длительно допустимой нагрузки.
3) Снижаются требования к величине номинального тока отключения ячеек КРУ на напряжении 10,5 кВ и автоматических выключателей на напряжении 0,69 кВ.
4) Параметры ряда переходных процессов при переходе с системы напряжений 6,3/0,4 кВ на систему 10,5/0,69 кВ практически не меняются. Сюда относятся процессы:
- пуска наиболее мощных электродвигателей,
- самозапуска,
- ступенчатого пуска механизмов СН АЭС от дизель-генераторов.
5) При переходе на систему напряжений 10,5/0,69 кВ некоторую часть нагрузки следует сохранить на напряжении 0,4 кВ.
- Двигатели мощностью более 630 кВт должны выполняться на напряжение 10 кВ,
- двигатели от 50 кВт до 630 кВт – на напряжение 0,66 кВ,
- двигатели менее 50 кВт – на напряжение 0,38 кВ.
6) Дизель-генераторы системы аварийного электроснабжения АЭС предлагается перевести на напряжение 10,5 кВ с использованием трансформаторов надёжного питания 10,5/0,69 кВ и разделительных трансформаторов агрегатов бесперебойного питания (АБП) 10,5/0,4 кВ.
7) При переходе на новую ступень напряжений в сети бесперебойного питания сохраняются переменные напряжения 0,38 и 0,22 кВ с электроснабжением через разделительные и зарядные трансформаторы АБП с напряжением 10,5/0,4 кВ.
Следует учитывать удорожание двигателей 10 кВ по сравнению с двигателями на 6 кВ.
