19. Выбор выключателей на напряжение 6,3 (10,5) кВ в цепях собственных нужд
РТСН
1. Выбор вводного выключателя (вв)
1) По напряжению: Uн ≥ Uэу
2) По рабочему току: Iн ≥ Iр.утж, где
Iр.утж =
- для расщепленного ТСН
Iр.утж =
- для нерасщепленного ТСН
Uср = 6,3 кВ
3) По отключающей способности
Iоткл.н ≥ Iпt; βн ≥ β
или (если проверка выше неуспешна):
Iоткл.н (1 + βн/100) ≥
Iпt + iat
где
t = tрз.min + tсв – начало размыкания контактов;
Iпt = Iп0с (периодический ток от системы не затухает);
iаt = iаtс (апериодический ток от системы затухает)
4) По включающей способности
Iвкл.н ≥ Iп0
iвкл.н ≥ iуд
где
Iп0 = Iп0с
iуд = iудс
5) По электродинамической стойкости
Iдин ≥ Iп0
iдин ≥ iуд
где
Iп0 = Iп0с
iуд = iудс
6) По термической стойкости
I2тtт ≥ Bтерм
где тепловой импульс рассчитывается для времени:
t = tрз.max + tов – время до полного гашения дуги.
2. Выбор выключателя присоединения (вп)
1) По напряжению: Uн ≥ Uэу
2) По рабочему току: Iн ≥ Iр.утж, где
Iр.утж =
Uдв.н = 6 кВ
3) По отключающей способности
Iоткл.н ≥ Iпt; βн ≥ β
или (если проверка выше неуспешна):
Iоткл.н (1 + βн/100) ≥ Iпt + iat
где

t = tрз.min + tсв – начало размыкания контактов;

Iпt = Iп0с + Iпtд (периодический ток от системы не затухает);
iаt = iаtс + iаtд
4) По включающей способности
Iвкл.н ≥ Iп0
iвкл.н ≥ iуд
где
Iп0 = Iп0с + Iп0д
iуд = iудс + iудд
5) По электродинамической стойкости
Iдин ≥ Iп0
iдин ≥ iуд
где
Iп0 = Iп0с + Iп0д
iуд = iудс + iудд
6) По термической стойкости
I2тtт ≥ Bтерм
где тепловой импульс рассчитывается для времени:
t = tрз.max + tов – время до полного гашения дуги.
3) Выбор выключателей между ртсн и секцией сн (вр, вмрп)
РТСН
20. Выбор генераторного токопровода и ответвления к рабочему тсн

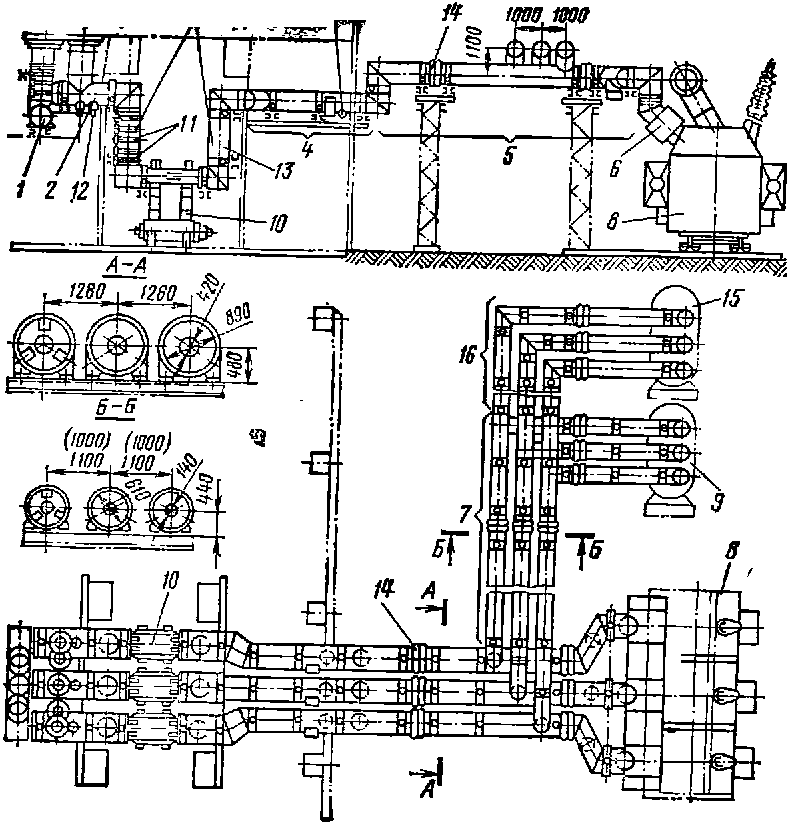

Для соединения турбогенераторов с повышающими трансформаторами используются комплектные пофазно-экранированные токопроводы.

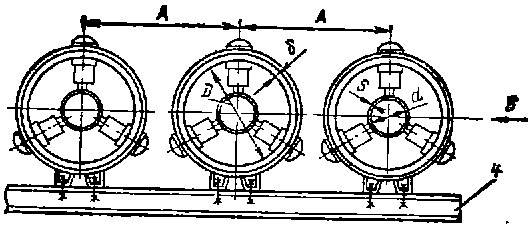

Токоведущие шины каждой фазы закреплены в алюминиевом кожухе (экране) с помощью изоляторов.
Закрытое исполнение токопроводов каждой фазы обеспечивает высокую надежность, т.к. практически исключаются междуфазные КЗ.
При КЗ в любой точке генераторного токопровода по нему протекают раздельно токи КЗ от генератора и системы.
Поэтому генераторный токопровод выбирается по максимальному из этих токов – как правило, по току КЗ от системы.
Токопровод серии ТЭКНЕ(П): токопровод экранированный пофазно, комплектный с непрерывными оболочками, Е – естественное, П - принудительное охлаждение
Лекция 6
20. Выбор генераторного токопровода и ответвления к рабочему тсн
Для соединения турбогенераторов с повышающими трансформаторами используются комплектные пофазно-экранированные токопроводы.
Токоведущие шины каждой фазы закреплены в алюминиевом кожухе (экране) с помощью изоляторов.
Закрытое исполнение токопроводов каждой фазы обеспечивает высокую надежность, т.к. практически исключаются междуфазные КЗ.
При КЗ в любой точке генераторного токопровода по нему протекают раздельно токи КЗ от генератора и системы.
Поэтому генераторный токопровод выбирается по максимальному из этих токов – как правило, по току КЗ от системы.
Токопровод серии ТЭКНЕ(П): токопровод экранированный пофазно, комплектный с непрерывными оболочками, Е – естественное, П - принудительное охлаждение
