МИНОБРНАУКИ РОССИИ
Санкт-Петербургский государственный
электротехнический университет
«ЛЭТИ» им. В.И. Ульянова (Ленина)
Кафедра вычислительной техники
Отчет по контрольной работе №1 по дисциплине «Схемотехника»
Студент гр. 930 |
|
Вариант 1

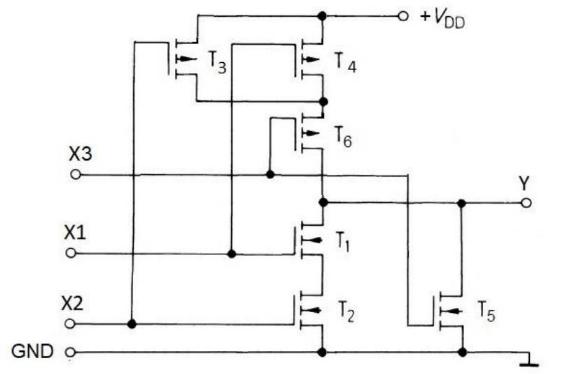

Задание. Составьте таблицу истинности и определите логическую функцию КМОП элемента, приведенного ниже.
Входные переменные: X1, X2, X3; выходная переменная: Y. Транзисторы Т1, Т2, Т5 – n-канальные; T3, T4, T6 – p-канальные. Соединение подложек МОП-транзисторов с цепями земли и питания не показано для упрощения схемы
Решение
Для каждого набора значений входных сигналов анализируем схему, учитывая, что:
для открытия n-канальных транзисторов нужно, чтобы напряжение затвора было выше, чем напряжение истока
для открытия p-канальных транзисторов нужно, чтобы напряжение затвора было ниже, чем напряжение истока

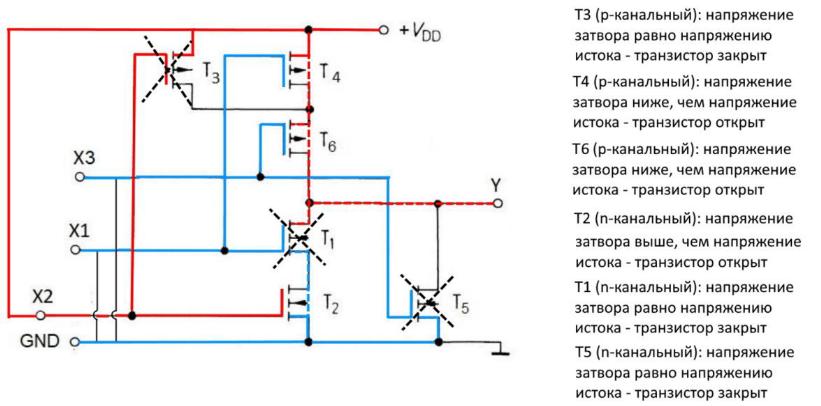

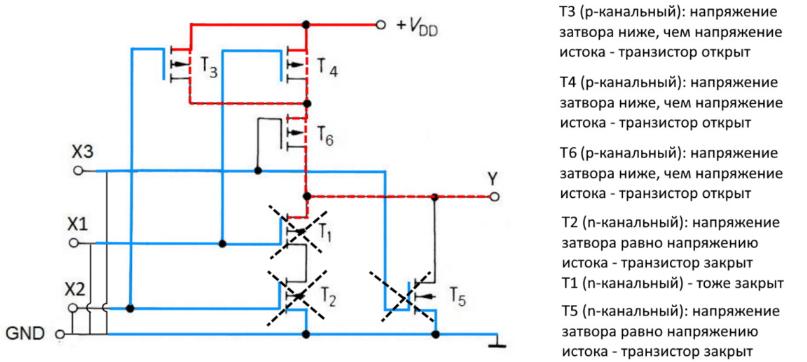

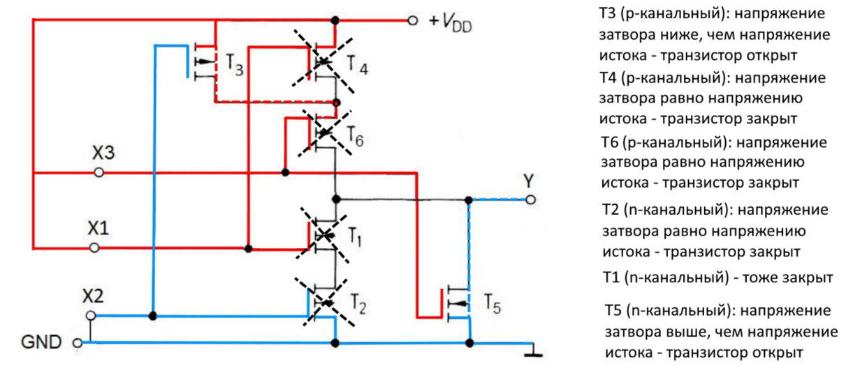

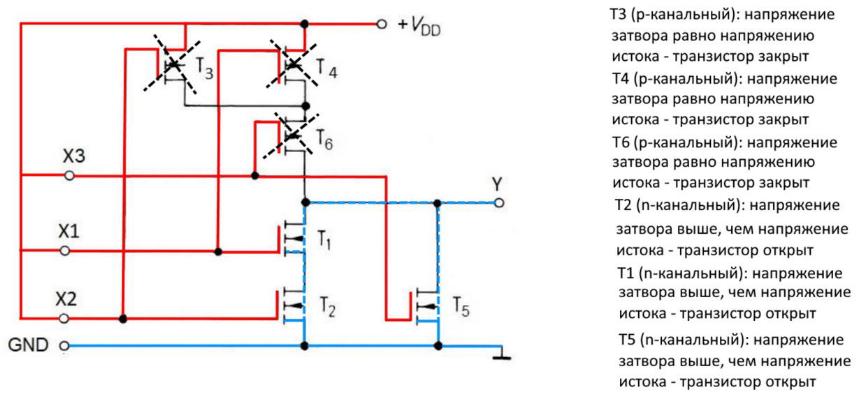

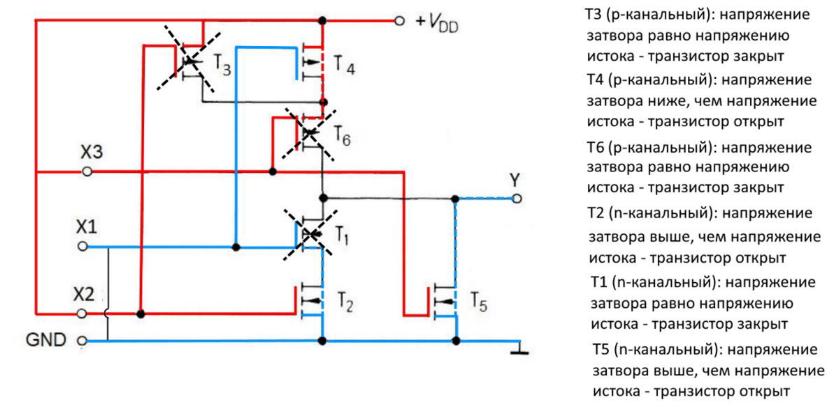

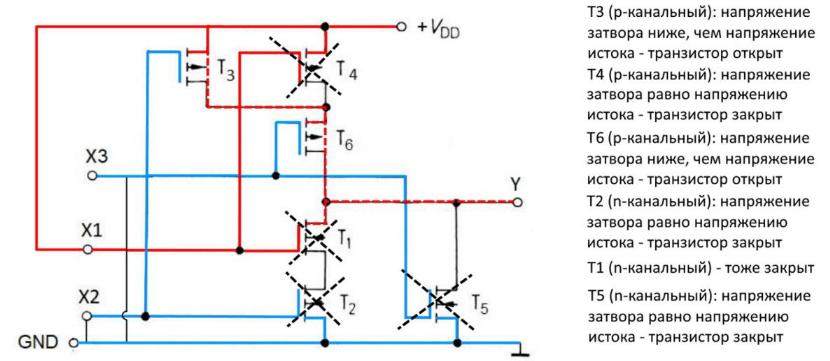

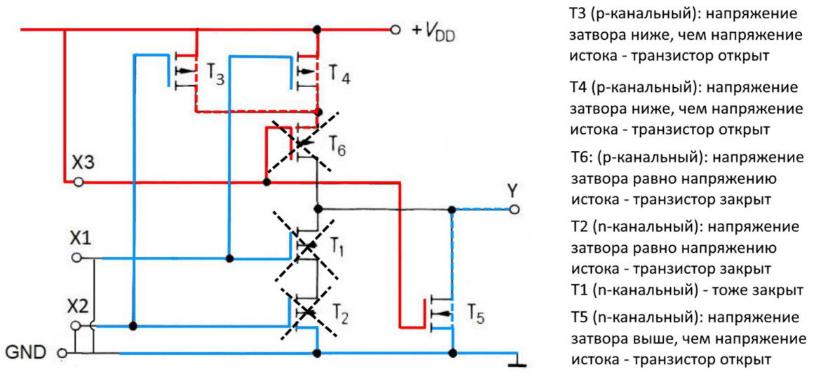

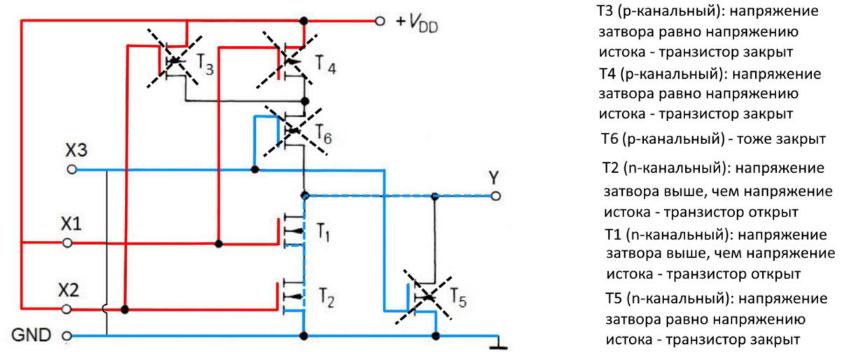

Вход X1X2X3 |
Схема |
Выход Y |
000 |
|
1 |
001 |
|
0 |
010 |
|
1 |
011 |
|
0 |
100 |
|
1 |
101 |
|
0 |
110 |
|
0 |
111 |
|
0 |
Логическая таблица истинности
-
X1\X2X3X1
X2
X3
Y
0
0
0
1
0
0
1
0
0
1
0
1
0
1
1
0
1
0
0
1
1
0
1
0
1
1
0
0
1
1
1
0
00
01
11
10
0
1
0
0
1
1
1
0
0
0
Логическая
функция:
v
Санкт-Петербург
2021
