ДЗ к практике / 7_1

МИНОБРНАУКИ РОССИИ

САНКТ-ПЕТЕРБУРГСКИЙ ГОСУДАРСТВЕННЫЙ ЭЛЕКТРОТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ «ЛЭТИ» ИМ. В.И. УЛЬЯНОВА (ЛЕНИНА)

Кафедра систем автоматизированного проектирования

ОТЧЕТ по домашнему заданию №7

по дисциплине «Схемотехника»

Тема: «Схемы типовых функциональных узлов электронных устройств»

Студент 930	_______________
Преподаватель	_______________	Михалков В.А.

Санкт-Петербург 2021

Контрольные вопросы

1. Что такое условие баланса амплитуд и условие баланса фаз?

Баланс амплитуд: петлевое усиление равно 1. Баланс фаз: условие положительности ОС.

2. Какой колебательный процесс наблюдается в замкнутых схемах с положительной обратной связью при петлевом усилении больше единицы?

Расходящийся незатухающий.

3. Какое значение коэффициента передачи должен обеспечивать усилитель, чтобы при замыкании его цепью Вина на частоте ω₀ возникали незатухающие колебания?

4. Можно ли реализовать АРУ на линейных элементах?

Нет. Такие цепи включают в себя другие усилители и частотные фильтры, которые включают в себя реактивные элементы.

5. Объясните принцип действия цепи нелинейной обратной связи.

Нелинейная обратная связь сглаживает неровности проходной характеристики ОУ. При малых значениях амплитуды выходного сигнала U_{вых А} ток I_н практически отсутствует. У сигналов с амплитудой U_{вых н} выполняется условие баланса амплитуд, так как дальнейшее нарастание амплитуды выходного сигнала приводит к более непропорциональному возрастанию тока I_н и к снижению К.

6. Обязателен ли баланс потребляемой и теряемой энергии в автоколебательной системе?

Да. Для того, чтобы колебания были незатухающими, энергия из источника должна компенсировать потери энергии в самой системе. Если потери преобладают над поступлением энергии или, наоборот, то автоколебательная система будет неустойчивой.

7. Исходя из чего производится выбор сопротивлений резисторов R3 и R4?

Исходя из условия, что . Для него нужно, чтобы выполнялось соотношение R₄ = 2R_3.

Контрольное задание

Рассчитать параметры R₁, R₂, R₃ для схемы 1 и f₀, R₃, R₆ для схемы 2. Вариант 6.

Номинальные значения емкостей конденсаторов для всех схем принять равными - 5,1 нФ. Сопротивления резисторов R1=24к, R2=24к, R4=220к, R5=2.2к для схем 2 и 3. U_д принять равным 0.7 В.

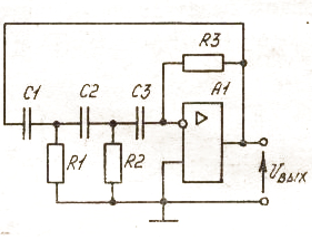

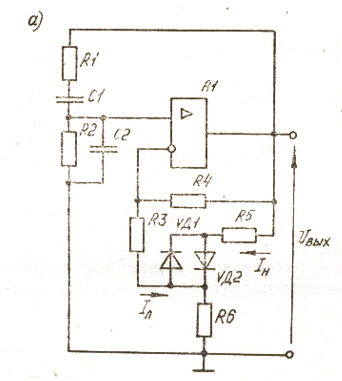

Схема 1	Схема 2
