МИНОБРНАУКИ РОССИИ

Санкт-Петербургский государственный

электротехнический университет

«ЛЭТИ» им. В. И. Ульянова (Ленина)

Кафедра ЭПУ

отчЁт

по лабораторной работе №11

по дисциплине «Аналоговая схемотехника»

Тема: ГЕНЕРАТОРЫ СИГНАЛОВ

Студентка гр. 9283

Зикратова А. А.

Преподаватель

Селиванов Л. М.

Санкт-Петербург

2022

Цель работы.

Исследование схем генераторов сигналов: мультивибратор на компараторе, генератор линейно изменяющегося сигнала (ГЛИН) и генератор синусоидального сигнала.

Обработка результатов:

1) Мультивибратор на компараторе:

Пример расчёта для UC = 20,2 В, R = 100 кОм, C = 100 нФ:

tи = RC * ln( ) = 105 * 100 * 10-9 * ln( ) ≈ 0,0245 с

fтеор. = 1/(2 * tи) = 1/(2 * 0,0245) ≈ 20,38 Гц; fэксп. = 23,13 Гц

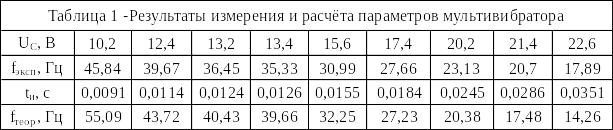

Остальные значения сведены в таблицу 1:

1

2

3

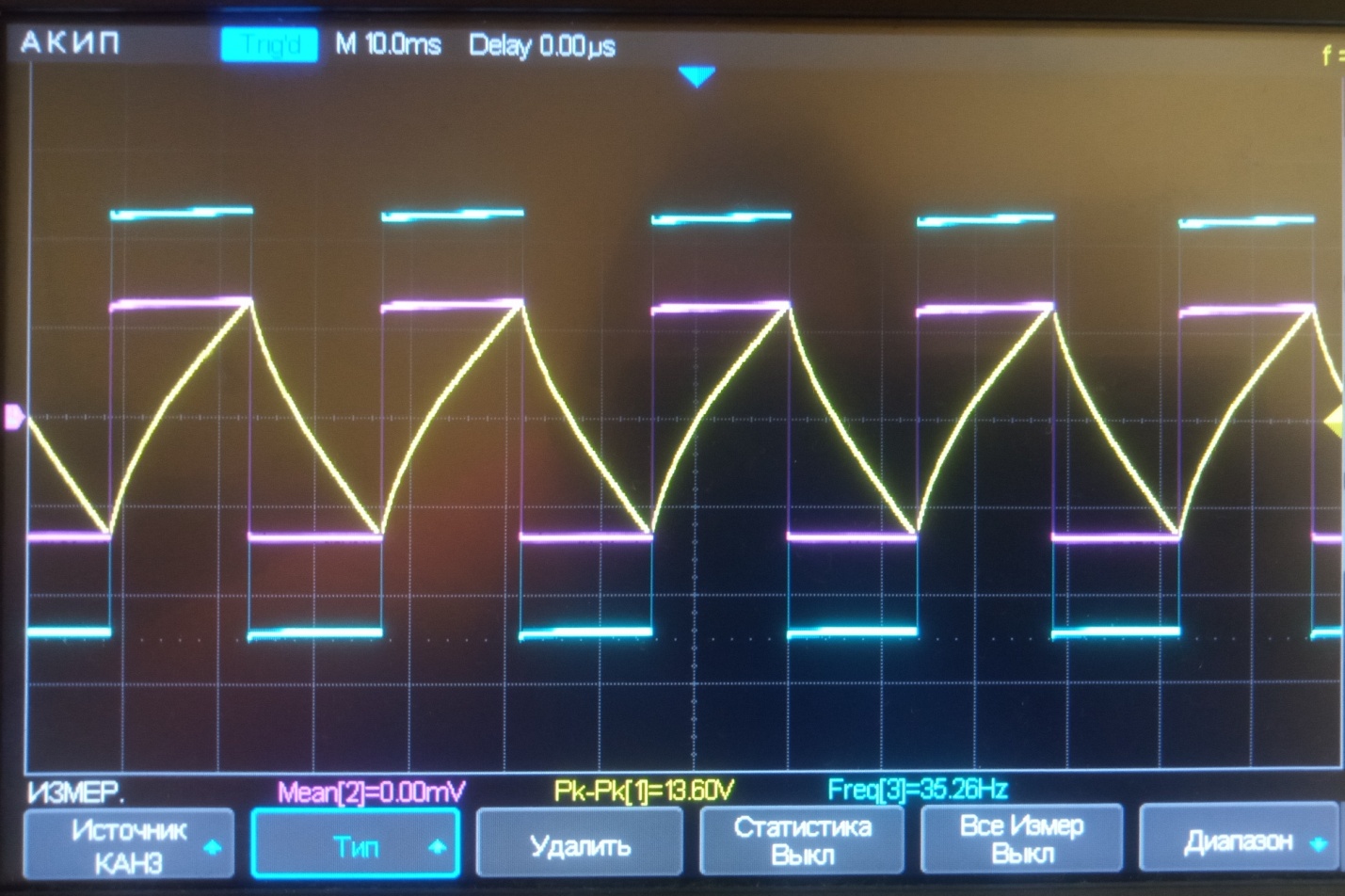

Рис. 1 – Осциллограмма работы мультивибратора

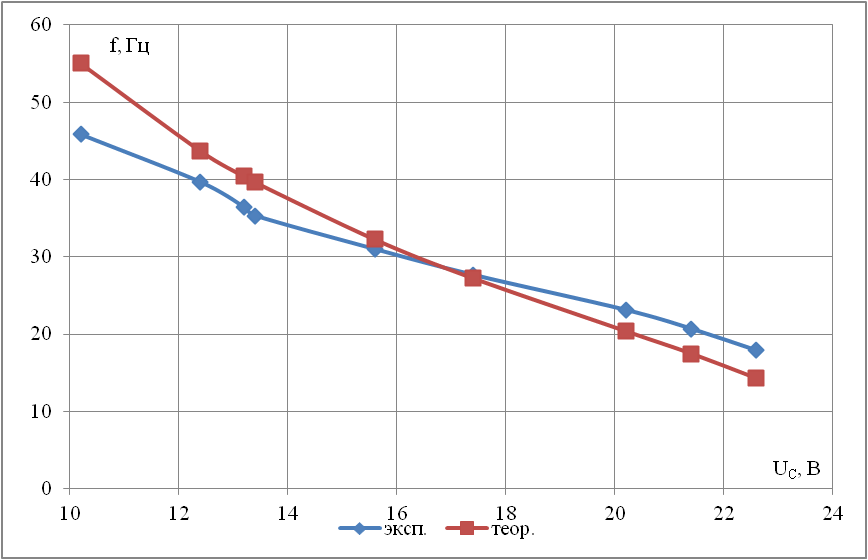

Рис. 2 – Зависимость выходной частоты от ширины петли гистерезиса

2) Генератор линейно изменяющегося напряжения (ГЛИН):

Cи = 22 нФ, Rи = 150 кОм, R1 = 47 кОм, R2 = 100 кОм;

Пример расчёта теоретических значений параметров:

Теория: U P-PГЛИН = Uг = = ≈ 11,28 В; T = 4RиCи = 4 * 150 * 103 * 22 * 10-9 * ≈ 0,0062 с; f = 1/T = 1/0,0062 ≈ 161,2 Гц

Эксперимент: Uг = 12,84 В; f = 154,8 Гц

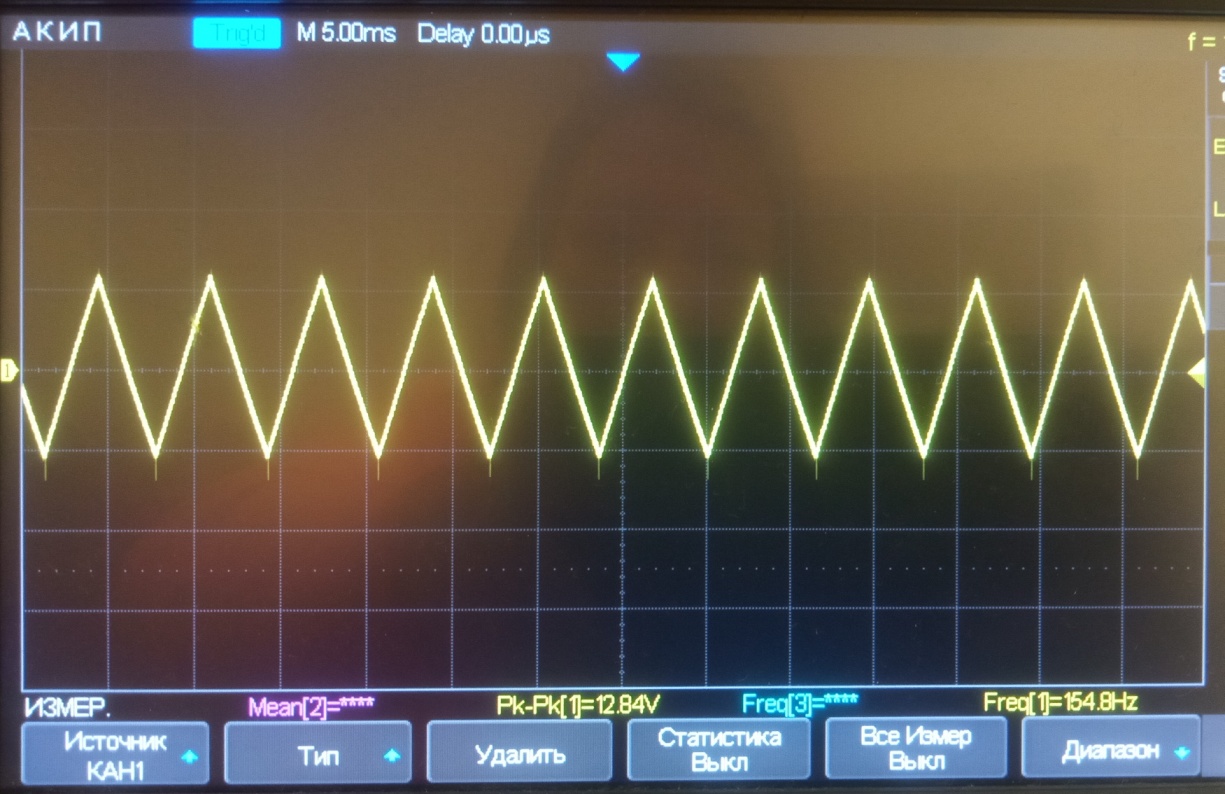

Рис. 3 – Осциллограмма работы ГЛИНа

3) Автогенератор на ОУ:

C = 10 нФ; R = 6,8 кОм; f0эксп. = 2,38 кГц; Uэксп. = 13,63 В

Пример расчёта теоретических значений параметров

f0эксп. = = ≈ 2,341 кГц;

Kус эксп. = 1 + R2/R1измер. = 1 + (10/4,967) ≈ 3,013; Kус теор. = 3

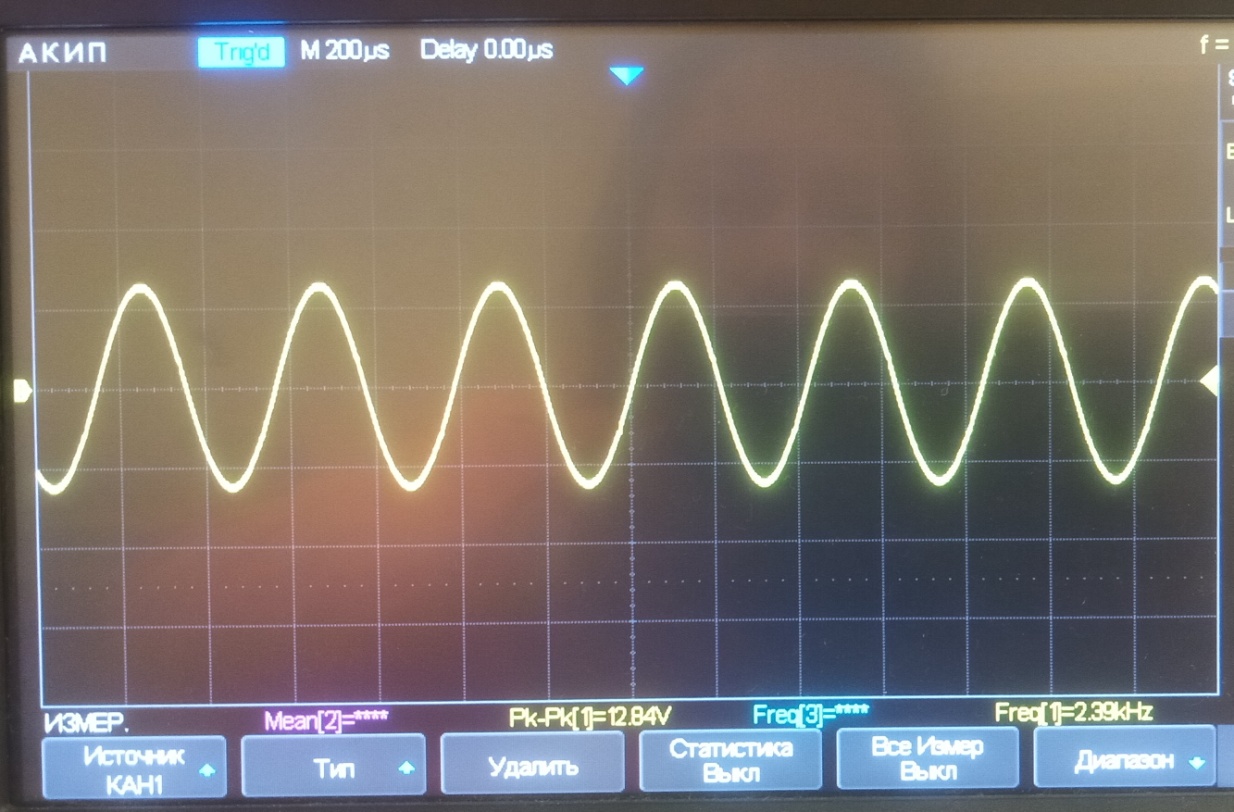

Рис. 4 – Осциллограмма работы автогенератора на ОУ
