отчЁт

по лабораторной работе №10

по дисциплине «Аналоговая схемотехника»

Тема: АНАЛОГОВЫЕ КОМПАРАТОРЫ И СХЕМЫ НА ИХ ОСНОВЕ

Студентка гр. 9283		Зикратова А. А.
Преподаватель		Селиванов Л. М.

Санкт-Петербург

2022

Цель работы.

Исследуются схемы сравнения напряжений на аналоговом компараторе без гистерезиса и с гистерезисом, а также схема автомата включения освещения с датчиком на основе фотодиода.

Обработка результатов

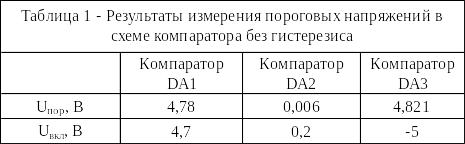

1. Компараторы без гистерезиса:

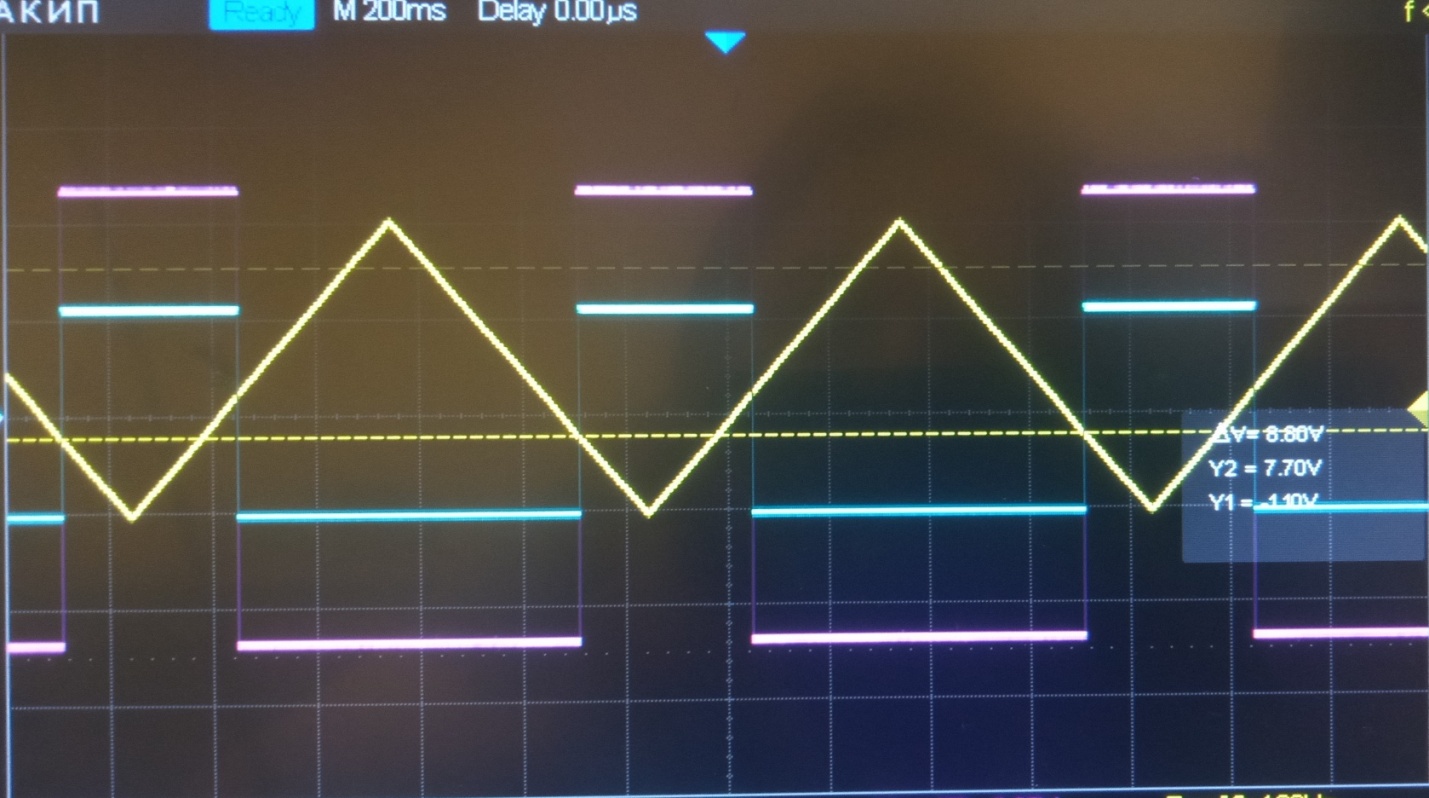

Рис. 1 – Осциллограмма работы схемы шкального индикатора (компараторы без гистерезиса)

2. Компаратор с гистерезисом:

Пример расчёта:

U_вкл = U_пор = U_п * (R₁/R₂) = 12 * (47/470) = 1,2 В

U_выкл = U_пор = - U_п * (R₁/R₂) = 12 * (47/470) = - 1,2 В

3. Автомат включения освещения:

Рис. 2 – Осциллограмма работы схемы компаратора в составе автомата включения освещения (без гистерезиса)
