отчЁт

по лабораторной работе №9

по дисциплине «Аналоговая схемотехника»

Тема: ИСТОЧНИКИ ТОКА И НАПРЯЖЕНИЯ НА ОУ

Студентка гр. 9283		Зикратова А. А.
Преподаватель		Селиванов Л. М.

Санкт-Петербург

2022

Цель работы.

Исследование схем источников напряжения и тока на ОУ.

Обработка результатов

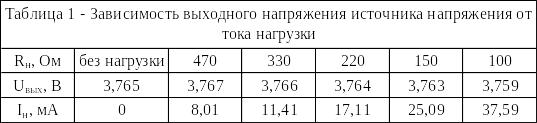

1. Источник напряжения

U_{вых теор.} = (1 + R₂/R₁) * U_оп = (1 + 220/47) * 0,655 ≈ 3,721 В; U_{вых измер.} = 3,765 В

Пример расчёта:

I_н = U_вых/R_н = 3,767/470 ≈ 8,01 мА

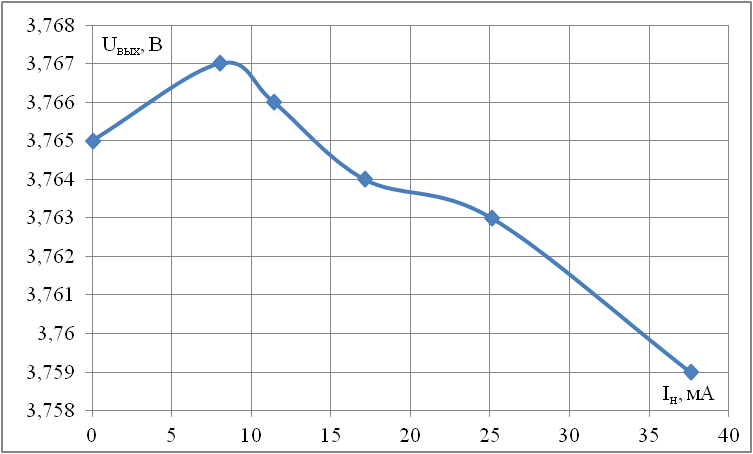

Рис. 1 – Зависимость выходного напряжения источника напряжения от тока нагрузки

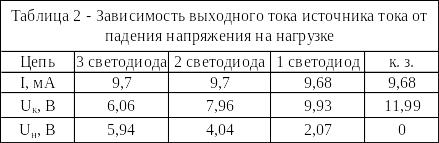

2. Источник тока

Расчёт теоретического значения выходного тока:

I_{вых теор.} = U_оп/R_ш = 0,655/68 ≈ 9,63 мА; I_{вых измер.} ≈ 9,68 …9,7 мА

Рис. 2 – Зависимость выходного тока источника тока от напряжения на нагрузке
