9283_отчёт_7_лаб_Зикратова

МИНОБРНАУКИ РОССИИ

Санкт-Петербургский государственный

электротехнический университет

«ЛЭТИ» им. В. И. Ульянова (Ленина)

Кафедра ЭПУ

отчЁт

по лабораторной работе №7

по дисциплине «Аналоговая схемотехника»

Тема: ПРОСТЕЙШИЕ СХЕМЫ УСИЛИТЕЛЕЙ НА ОУ

Студентка гр. 9283		Зикратова А. А.
Преподаватель		Селиванов Л. М.

Санкт-Петербург

2022

Цель работы.

Изучить свойства и приобрести навыки сборки схем усилительных каскадов на операционном усилителе (ОУ).

Обработка результатов

1. k_u^инв = - = - ≈ -2,21; k_u^пр = 1 + = 1 + ≈ 3,21

Пример расчёта для инвертирующего усилителя при U_вх =U₂ =1,8 В и U_см = U₁ = 2,6 В:

U_{вых теор.} = U₂ * k_u^инв + U₁ * k_u^пр = -1,8 * 2,21 + 2,6 * 3,21 ≈ 4,36 В

Пример расчёта для неинвертирующего усилителя при U_вх =U₁ =1,2 В и U_см = U₂ = 2,6 В:

U_{вых теор.} = U₂ * k_u^инв + U₁ * k_u^пр = -2,6 * 2,21 + 1,2 * 3,21 ≈ -1,9 В

Экспериментальные коэффициенты усиления:

При U_вх = 2,2 В: k_{u эксп}^инв = = ≈ -2,18 и k_{u эксп}^пр = 1 + = 1 + ≈ 4,27

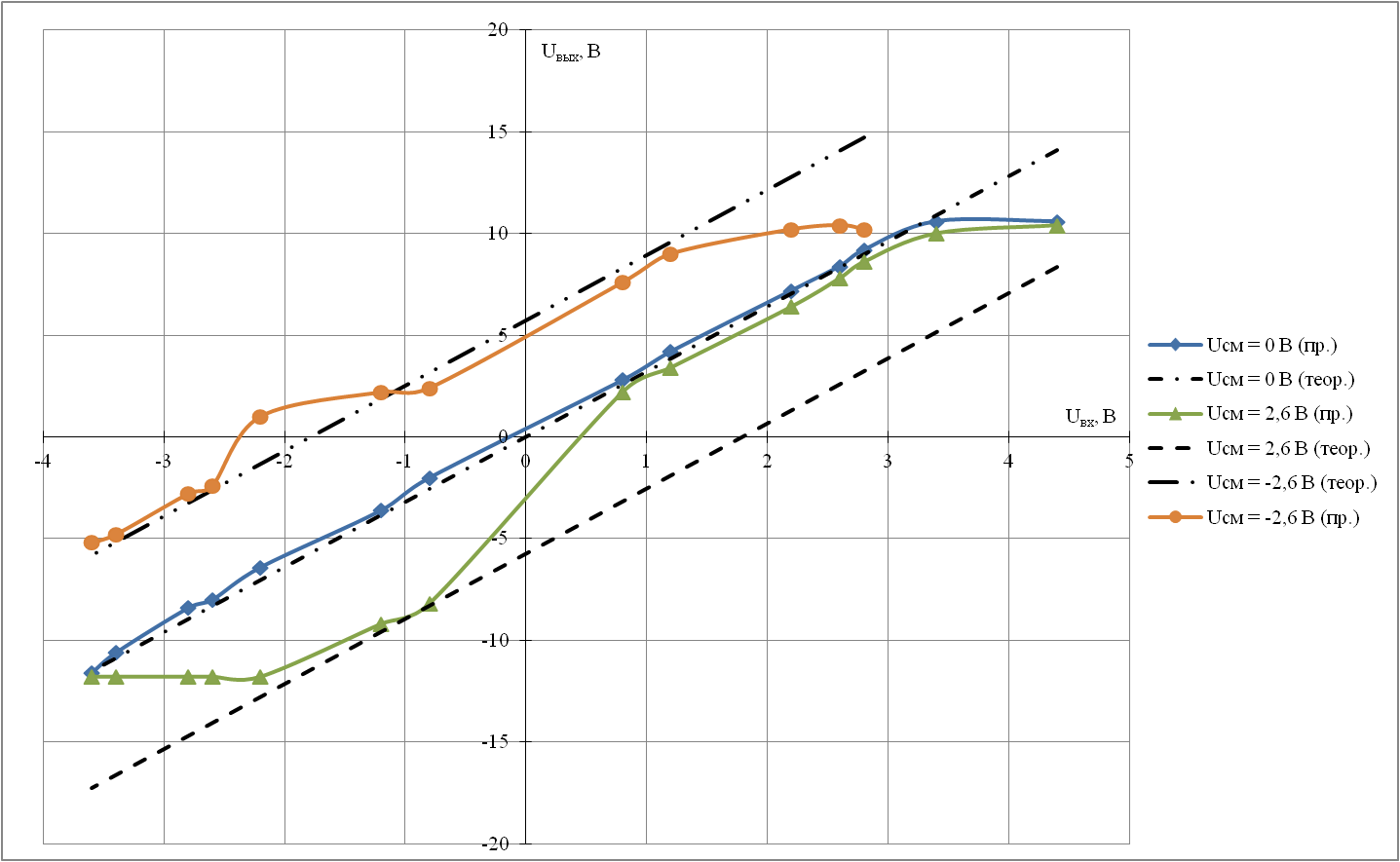

Рис. 1 – Зависимость выходного напряжения от входного напряжения для схемы инвертирующего усилителя

Рис. 2 – Зависимость выходного напряжения от входного напряжения для схемы неинвертирующего усилителя

U_см = = ≈ 0,4 мВ

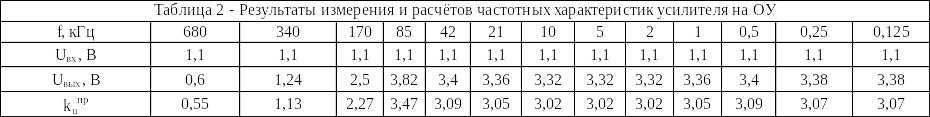

2. При f = 1 кГц: k_u^пр = = ≈ 3,05 и k_{u расч.}^пр ≈ 3,21

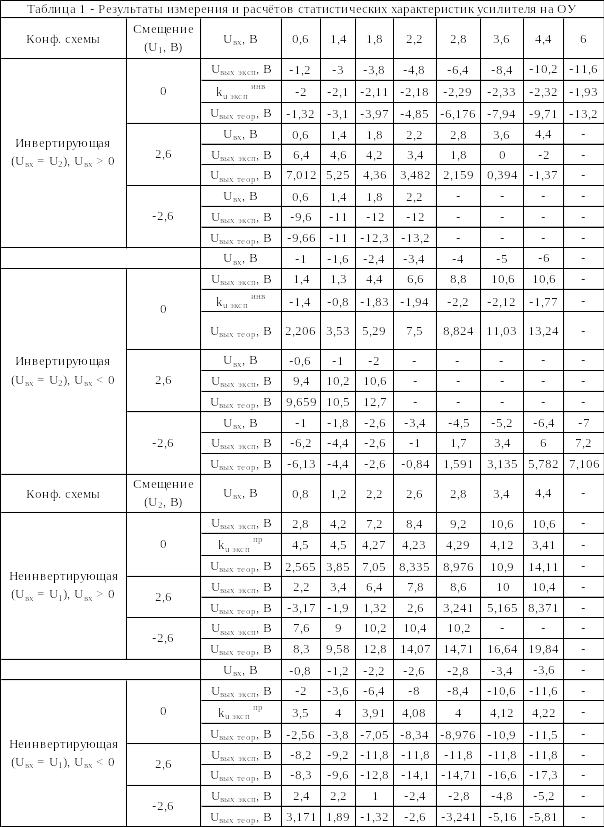

k_{u расч.}^инв ≈ -2,21 и k_{u эксп.}^инв ≈ -2,11 (из таблицы 1)

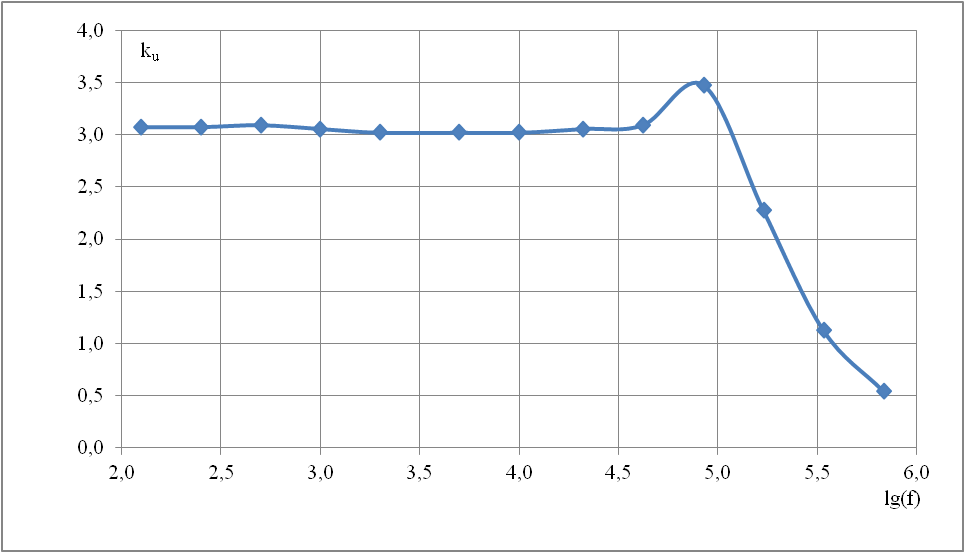

Рис. 3 – АЧХ неинвертирующего усилителя

Вывод: в ходе лабораторной работы были исследованы некоторые параметры ОУ:

f₁ (GBP) ≈ 0,34 МГц (GBP = 1,3 МГц); - U_нас ≈ -11,8 В, U_нас ≈ 10,6 В; U_см ≈ 0,4 мВ (U_{см тип.} ≈ 2 мВ, U_{см max} ≈ 5…9 мВ, источник: 1583906109__prdf__LM224N.pdf - Yandex.Documents).
