2021 - ЛАБЫ И МАТЕРИАЛ ПО ПРЕДМЕТУ С ЛЕКЦИЙ / ТОЭ 5 ЛАБА
.docxФГБОУ ВО
Уфимский Государственный Авиационный Технический Университет
Кафедра
ЭлИ
Отчет по
лабораторной работе №5
Исследование пассивного четырехполюсника
по дисциплине “Электротехника”
Выполнил:
ст. гр. ИВТ-22х
Проверил:
Гусаров А. В.
Уфа 2021
Цель работы: экспериментальное определение параметров пассивного четырехполюсника и расчет режимов работы четырехполюсника по экспериментальным данным.
Описание установки: лабораторная работа выполняется на универсальном лабораторном стенде «Квазар» с использованием регулируемого автотрансформатора со встроенным вольтметром, позволяющего устанавливать напряжение от 0 до 250В. При сборке электрических цепей используется следующее оборудование:
Электронный вольтметр блока «автотрансформатор»;
Электронный ваттметр «Блока измерительных приборов»;
Катушка с регулируемой индуктивностью из «блока индуктивностей»
Батарея конденсаторов «Блок нагрузок»
Ключ и свободный канал из «блока коммутации»

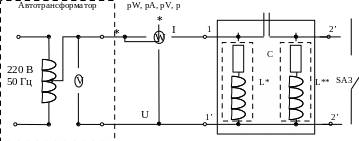

Рисунок 1 Схема исследуемой цепи
Ход работы:
Используемая электрическая схема изображена на Рисунок 1.
Результаты измерений записаны в Таблица 1.
Таблица 1- Результаты измерений
-
Опыт
Прямая передача энергии
Обратная передача энергии
U1, В
I1, А
, град
U2, В
I1, А
, град
ХХ
10,8
0,255
-10
7,8
0,255
-3
КЗ
11
0,255
-10
8
0,255
-1
Найдены входные сопротивления при прямой и обратной передаче энергии:
Найдены постоянные
четырехполюсника:
Проверена правильность полученных расчетных данных с помощью соотношения:
Повторно проверена правильность полученных расчетов при условии:
Вывод: в ходе данной лабораторной работы было проведено экспериментальное исследование пассивного четырехполюсника. Были найдены входные сопротивления при прямой и обратной передаче энергии. На основании полученных входных сопротивлений были определены постоянные четырехполюсника, а также была проверена правильность полученных экспериментальных данных:
Была произведена проверка, найдены погрешности и угол отклонения:
