ФГБОУ ВО

Уфимский Государственный Авиационный Технический Университет

Кафедра

Эл И

Отчет по

лабораторной работе №2

Исследование неразветвленной цепи переменного тока при последовательном соединении R-L и R-C.

по дисциплине “Электротехника”

Выполнили:

ст. гр. ИВТ-22х

Проверил:

Гусаров А. В.

Уфа 2021

  1. Цель работы: экспериментальная проверка основных теоретических соотношений в цепи переменного тока при последовательном включении активного и реактивного сопротивлений; исследование влияния параметров последовательного соединения R-L и R-C на изменение угла сдвига фаз между входным напряжением и током.

  2. Описание установки: Лабораторная работа выполняется на универсальном лабораторном стенде «квазар» с использованием регулируемого автотрансформатора со встроенным вольтметром, позволяющего устанавливать напряжение от 0 до 250В. При сборке электрических цепей используется следующее оборудование:

  • Электронный вольтметр блока «автотрансформатор»;

  • Переменный резистор 220 Ом 50Вт «Блока нагрузок»;

  • Электронные вольтметры и ваттметр «Блока измерительных приборов»;

  • Катушка с регулируемой индуктивностью из «блока индуктивностей»

  • Батарея конденсаторов «Блок нагрузок»

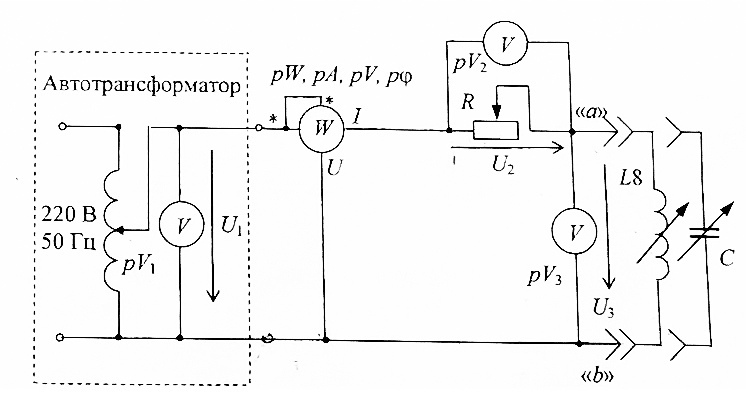

Рисунок 1 Схема исследуемой цепи

  1. Ход работы:

    1. Собрали электрическую схему в соответствии со схемой изображенной на Рисунок 1.

      1. Записали показания приборов для активного сопротивлении R при неизменной индуктивности L8, в Таблица 1, в строки с 1-й по 3-ю.

      2. Записали показания приборов для значений индуктивности при неизменном активном сопротивления R, в Таблица 1, в строки с 4-й по 6-ю.

  1. Записали показания приборов для значений активного сопротивления R при неизменной емкости, в Таблица 1, в строки с 7-й по 9-ю.

  2. Записали показания приборов для значений емкости при неизменном активном сопротивлении R, в Таблица 1, в строки с 10-й по 12-ю.

Таблица 1 Измеренные величины

Измеренные величины

, В

, В

, В

I, А

P, Вт

, град.

1

29

20,6

19,5

0,097

2,05

43

2

29

18,4

21,6

0,105

1,99

49

3

29

16,1

23,6

0,115

1,91

55

4

29

14,7

23,2

0,229

3,99

53

5

29

12,3

25,3

0,193

2,79

60

6

29

9,8

26,7

0,152

1,65

68

7

29

22,1

19,1

0,121

2,76

-38

8

29

19,3

21,8

0,139

2,8

-46

9

29

16,3

24,2

0,154

2,62

-54

10

29

21,3

19,9

0,127

2,82

-40

11

29

24

16,5

0,142

3,48

-32

12

29

25,5

13,2

0,153

4,02

-25

    1. Произвели необходимые расчеты и результаты записали в Таблица 2 и в .

Формулы, примененные для измерения данных в Таблица 2:

Таблица 2 Расчетные величины (для цепи R, L)

Расчетные величины (для цепи R, L)

Zk, Ом

R, Ом

Rk, Ом

XL, Ом

Lk, Ом

cos( )

Q, ВАр

S, ВА

cos()

1

201,0309

212,3711

5,505

200,9555

0,6398

0,0273

1,918

2,813

43

0,73

2

205,7142

175,238

5,2608

205,705

0,6547

0,0255

2,298

3,045

49

0,65

3

205,21739

140

4,4234

205,209

0,6531

0,0215

2,731

3,335

55

0,57

4

101,31

64,1921

11,8935

101,2437

0,3222

0,1173

5,303

6,641

53

0,601

5

131,088

63,7305

11,1713

131,0665

0,4171

0,0852

4,847

5,597

60

0,5

6

175,657

64,4736

6,9432

175,5206

0,559

0,03953

4,087

4,408

68

0,37

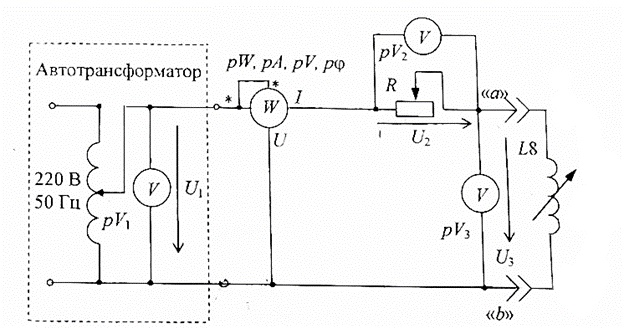

Рисунок 2 Схема для расчета величин цепи R, L

Формулы, примененные для измерения данных в Таблица 2:

Таблица 3 Расчетные величины (для цепи R, C)

Расчетные величины (для цепи R, C)

Z, Ом

R, Ом

XC, Ом

C, Ф

Cos()

Q, ВАр

S, ВА

1

239,669

182,644

157,851

20*

0,786

-2,16

3,509

2

208,633

138,848

156,834

20*

0,694

-2,89

4,031

3

188,311

105,844

157,142

20*

0,586

-3,61

4,466

4

228,346

167,716

156,692

20*

0,765

-2,36

3,683

5

204,225

169,14

116,197

27*

0,845

-2,18

4,118

6

189,542

101,307

86,274

36*

0,906

-1,87

4,437

Рисунок 3 Схема для расчета величин цепи R, C

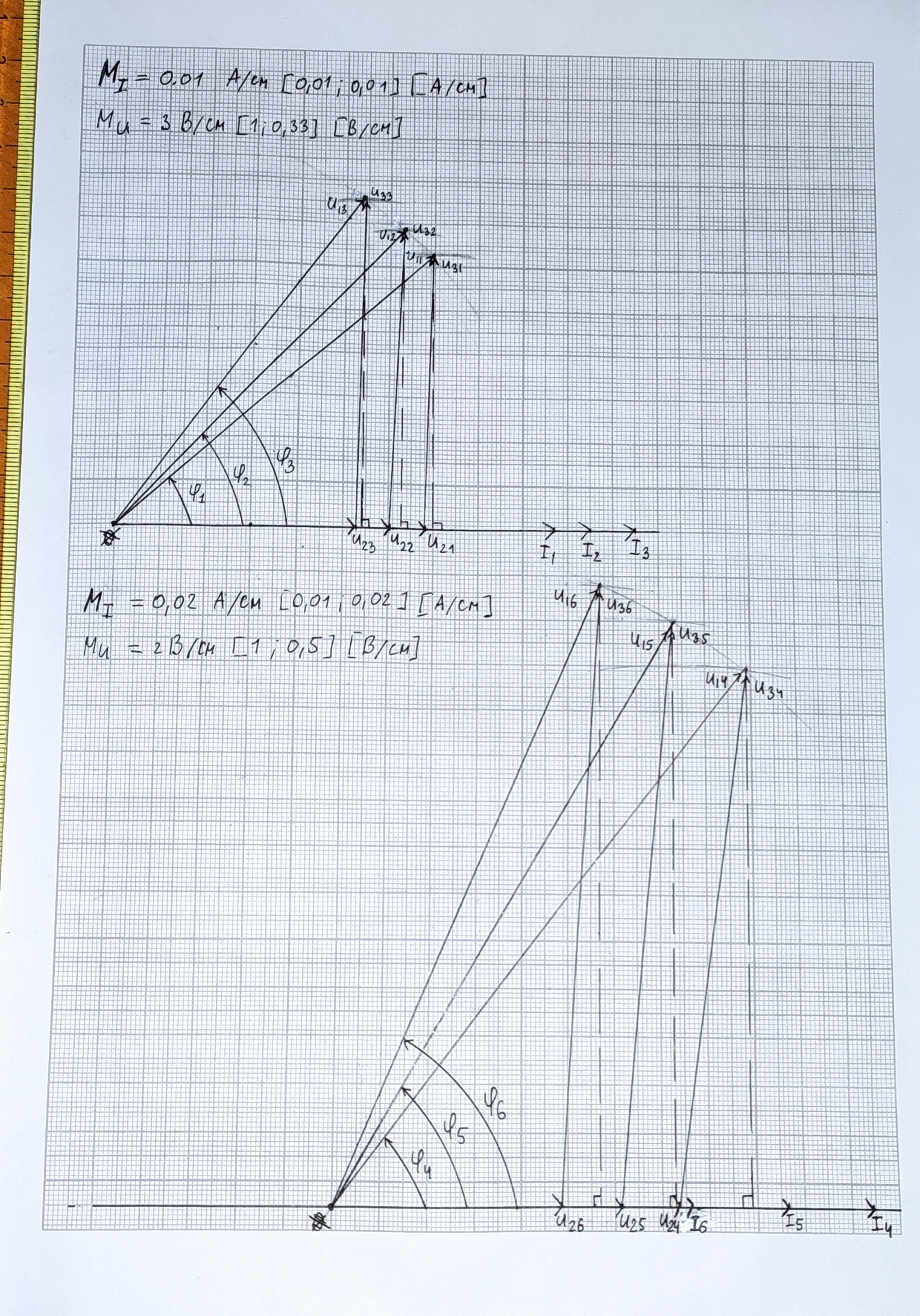

Рисунок 4 Векторные диаграммы напряжений для 6-и опытов цепи R-L

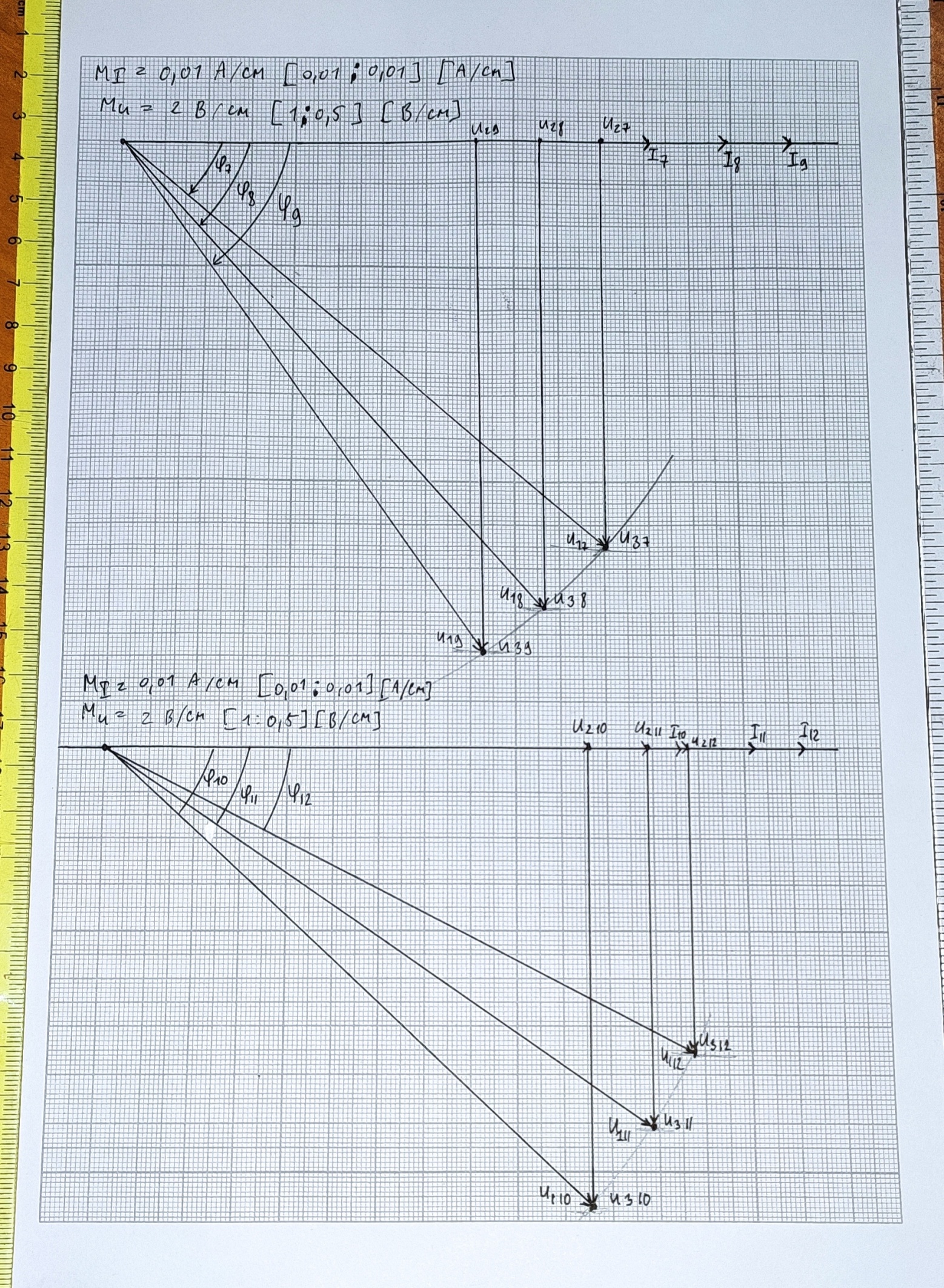

Рисунок 5 Векторные диаграммы напряжений для 6-и опытов цепи R-C

Вывод: в ходе данной лабораторной работы были улучшены практические навыки работы на универсальном лабораторном стенде «Квазар», были экспериментально проверены теоретические соотношения в цепи переменного тока при последовательном включении активного и реактивного сопротивлений, а также изобразили векторные диаграммы напряжений для всех трех измерений.
