3 лаба
.docxКоммерциялық емес ашық акционерлік қоғам
ҒҰМАРБЕК ДӘУКЕЕВ АТЫНДАҒЫ АЛМАТЫ ЭНЕРГЕТИКА ЖӘНЕ БАЙЛАНЫС УНИВЕРСИТЕТІ
«Электрмен жабдықтау және энергияның жаңғыртылатын көздері»
кафедрасы
№3 зертханалық жұмыс бойынша
ЕСЕП БЕРУ
Пәні: Электр энергетикалық жүйелердің релелік қорғанысының негіздері
Тақырыбы: Трансформаторлардың дифференциалды қорғанысын зерттеу
Мамандығы: 6В07101 – Электроэнергетика
Орындаған: Тобы:
Тексерген:
__________ ______________ « ____ » ______________ 2022 ж.
(бағасы) (қолы)
Алматы 2022
Жұмыстың мақсаты: трансформаторлардың бойлық дифференциалды ток қорғанысына, реле РНТ-565 қойылатын негізгі талаптарымен танысу. Бойлық дифференциалды ток қорғанысының жұмыс істеу принципін, орындалу сұлбасын және есептеу әдістерімен танысу, ішкі және сыртқы зақымдалулары кезіндегі оның жұмыс режимдерін зерттеу.

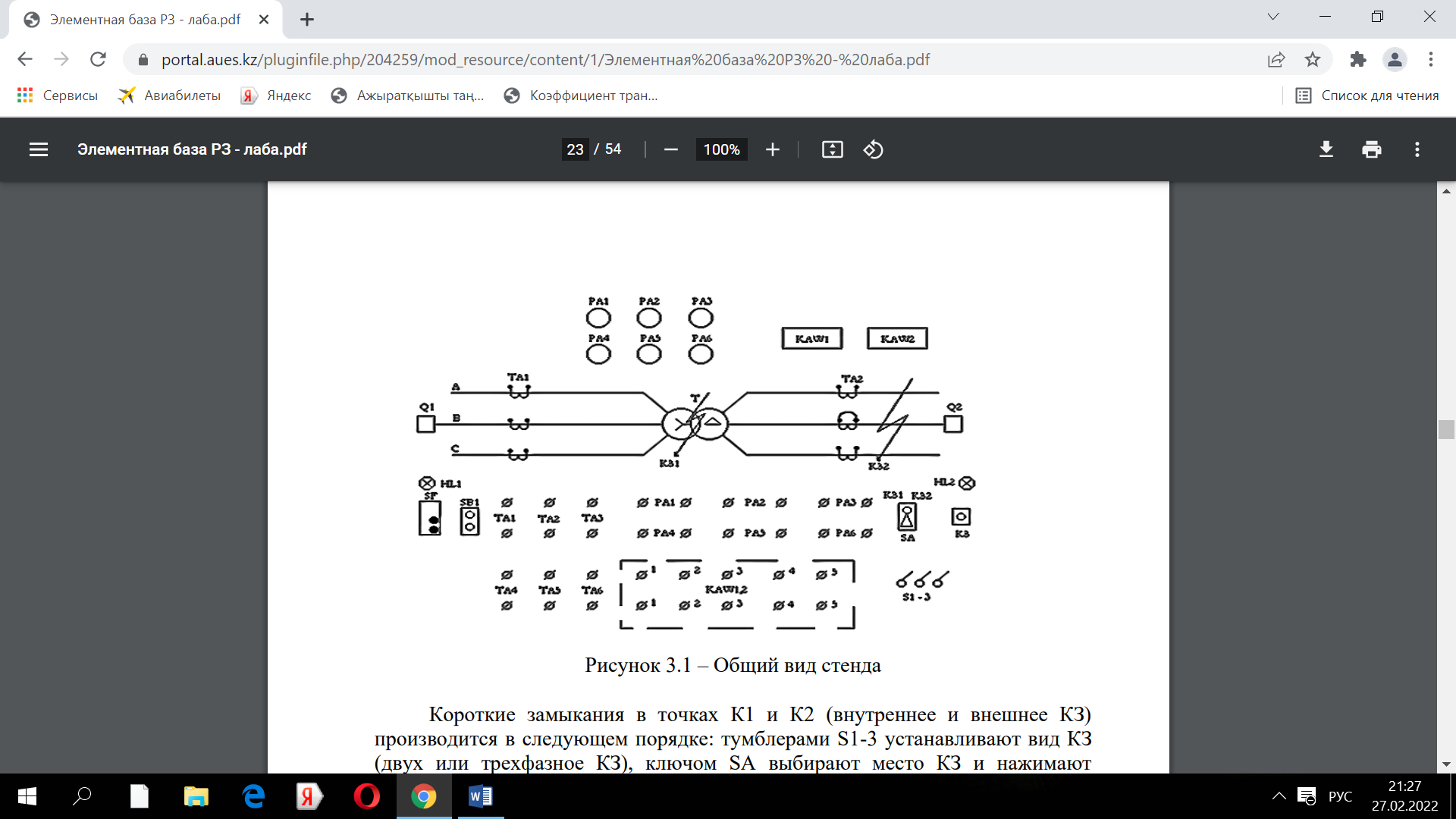

3.1 сурет – Стендтің жалпы түрі
Қорғалынатын трансформатордың моделі стендтің артында орнатылған және келесідей техникалық көрсеткіштерге ие:
Ток трансформаторлары трансформация коэффициентіне ие: жұлдызша үшбұрышша

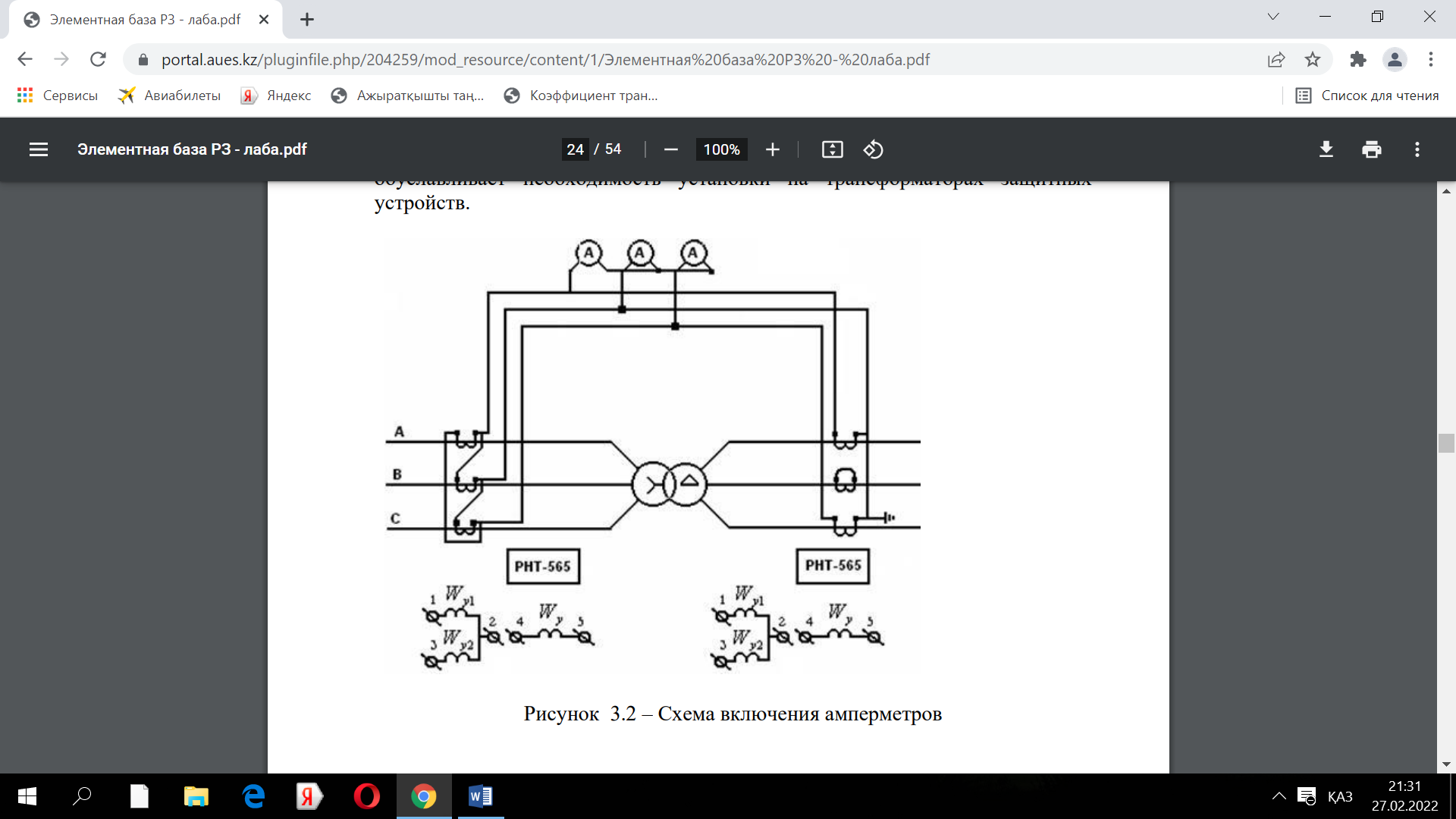

3.2 сурет – Амперметрді қосылу сұлбасы
3.3 сурет – RHT-565 қосылу сұлбасы
3.1 кесте. Алынған мәліметтер
ҚТ түрлері |
А фазасы |
В фазасы |
С фазасы |
Сыртқы АВС |
0 |
0 |
0 |
АВС |
13 |
13 |
13 |
АВ |
11 |
11 |
0 |
ВС |
0 |
11 |
11 |
АС |
11 |
0 |
11 |
Бастапқы берілгендер: Т1: ; орамдардың жалғану сұлбасы Y/∆.
77 кВ келтірілген максималды режимдегі ҚТ тогы:
77 кВ келтірілген минималды режимдегі ҚТ тогы:
220 кВ келтірілген максималды режимдегі ҚТ тогы:
220 кВ келтірілген минималды режимдегі ҚТ тогы:
Номиналды параметрлерді есептеу.
Жоғары кернеу жағынан - ;
Төмен кернеу жағынан -
Екіншілік ток тізбегінің үлкен номиналды тогы арқылы негізгі жағы таңдалынады: негізгі жағы жоғары кернеу жағы болып есептелінеді, өйткені:
РНТ-565 дифференциалды релесімен қорғаныстың әрекет етуінің алдын ала тогы.
Бірінші шарт – магниттелу тогынан реттеу:
Екінші шарт – балансты емес токтан реттеу:
Екі шарттың біреуінен үлкен токты таңдаймыз:
5,91 > 1,54
Сезімталдыққа тексеру.
Сезімталдық коэффиценті:
РНТ-565 релесі орамдарындағы орама санын анықтау:
Реле іске қосылу тогы:
Негізгі орамға қосылған орамдардың қабылданған саны
мұндағы Ампер орама – реленің іске қосылуының магниттелу күші.
Алынған мәнді жақын мәнге дейін жуықтаймыз.
Негізгі емес орамға қосылған орамдардың қабылданған саны:
Алынған мәнді жақын мәнге дейін жуықтаймыз және негізгі емес тарапқа жалғанған ораманың орамының қабылданған саны:
Толық теңгерімсіз тогы:
Қорғаныстың әсер ету тогы:
Осы токты алдыңғы токпен салыстырсақ:
1,61 5,91
Әрекет ету тогы өспегендіктен, сезімталдықтың соңғы тексеруіне өтеміз. Сезімталдық коэффициенті:
Реленің жұмыс істеу тогы:
РНТ-565 релесінің дифференциалды және теңестіру орамдарының санын есептейміз.
Дифференциалды ораманың орам саны:
Теңестіру орамасының орам саны:
Қорытынды
Біз №3 зертханалық жұмысты жасау барысында стендтен қысқа тұйықталу көрсеткіштерін алып солар бойынша есептеу жүргіздік. Трансформаторлардың бойлық дифференциалды ток қорғанысына, реле РНТ-565 қойылатын негізгі талаптарымен таныстық. Бойлық дифференциалды ток қорғанысының жұмыс істеу принципін, орындалу сұлбасын және есептеу әдістерімен таныстық, ішкі және сыртқы зақымдалулары кезіндегі оның жұмыс режимдерін зерттеуді үйрендік.
