Отчет по лабораторной работе 2 по теме

«Измерение напряжения и вычисление тока, протекающего через диод»

Выполнил: студент группы РЦТ-01

Принял: ассистент каф. КПРЭС

Горобцов И. А.

Санкт-Петербург 2021

Измерение напряжения и вычисление тока, протекающего через диод. Цель работы: Изучить параметры полупроводниковых диодов.

1. Измерение напряжения и тока, протекающего через диод

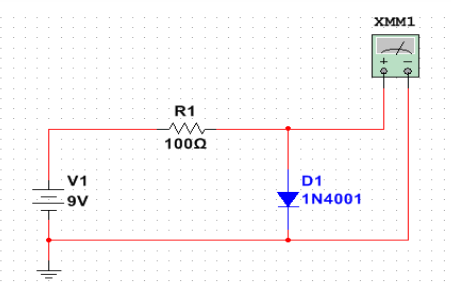

Рисунок1.1 - Схема измерения напряжения диода при прямом включении. U_пр=769 мВ

I_пр=(E-U_пр)/R=(9В-769мВ)/100Ом= 82.31 мА

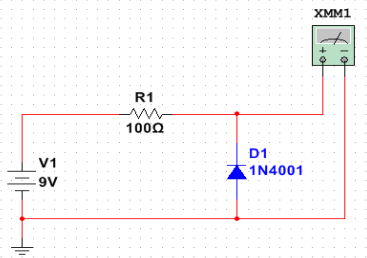

Рисунок1.2 - Схема измерения напряжения диола при обратном включении. U_об=9 В

I_об=(E-U_об)/R=(9В-9В)/100Ом= 0 A

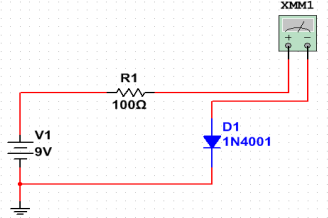

Рисунок1.3 - Схема измерения тока диода при прямом включении. I_ПР = 82,308 мА

Рисунок1.4 - Схема измерения тока диода при обратном токе. I_ОБ = 0 А

2. Снятие вольтамперной характеристики (ВАХ) диода.

   1. Прямая ветвь ВАХ.

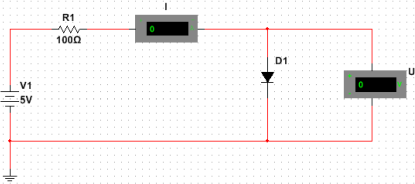

Рисунок2.1 - Схема для снятия прямой ветви ВАХ

2. Обратная ветвь ВАХ

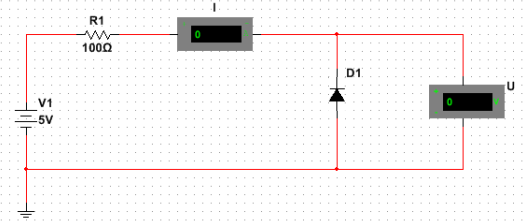

Рисунок2.2 - Схема для снятия обратной ветви ВАХ

Прямая ветвь ВАХ				Обратная ветвь ВАХ
V1 В	IПР мА	UПР В	V1 В		IОБ мА	UОБ В
5	42	0,752	0		0	0
4	33	0,745	5		0,0009	5
3	23	0,736	10		0,0018	10
2	13	0,721	20		0,0035	20
1	3	0,685	25		0,0035	25
0	0	0	30		0,0035	30

Таблица1 - Результаты эксперимента 2

Рисунок2.3

Рисунок2.4

3. Измерение нагрузочной характеристики параметрического стабилизатора.

Рисунок3.1 - Схема измерения нагрузочной характеристики параметрического стабилизатора.

RL, Ом	UСТ, В	IL, мА	IСТ, мА
50	4,286	85,75	0
100	5,01	50,1	33,2
200	5,021	25,105	58,16
500	5,026	10,052	73,19
700	5,027	7,18	76,06
КЗ	0	0	100

Таблица2 - Результаты эксперимента 3

4. Однополупериодный выпрямитель.

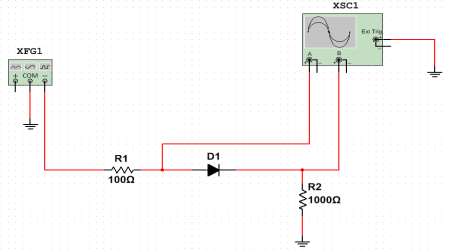

Рисунок4.1 - Схема исследования однополупериодного выпрямителя.

Рисунок4.2 - ВАХ с осциллографа.

5. Исследование мостового выпрямителя. U_ср=(U_вх2)/π = 0,636U_вх=0,636*120= 76,32 В U_обр=2U_вх=πU_ср=π76,32= 239,77 В

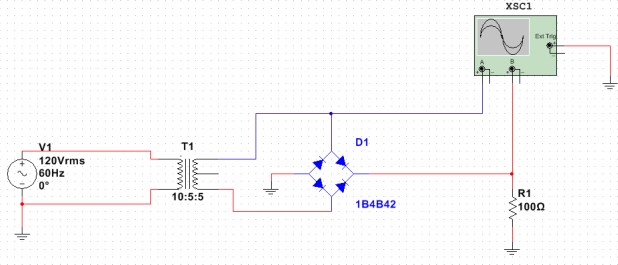

Рисунок5.1 Схема мостового выпрямителя

Рисунок 5.2 - Осциллограммы

Вывод: Изучены параметры полупроводниковых диодов.
