Практическое занятие № 3.

Раздел №3 Активные элементы радиоэлектронных устройств

Исследование электронных устройств на базе транзисторов ОТЧЕТ ПО ПРАКТИЧЕСКОМУ ЗАНЯТИЮ №3

ФИО

Уч.гр РЦТ-01

Цель работы

1. Исследовать основные параметры транзисторного усилителя по схеме с об- щим эмиттером.

2. Исследовать мультивибратор на биполярных транзисторах.

1. Исследование усилительного каскада на биполярном транзисторе p-n-p типа по схеме с ОЭ

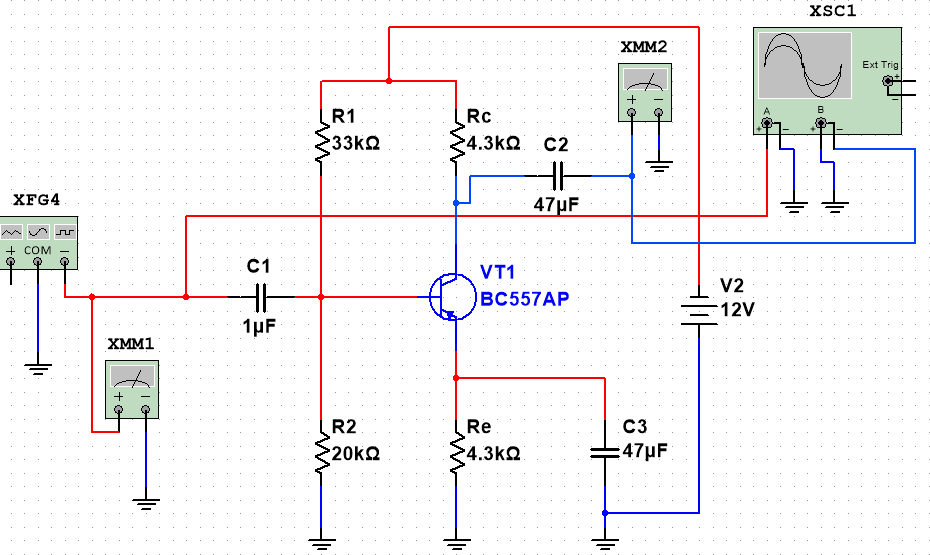

1. Схема усилительного каскада на биполярном транзисторе p-n-p – типа по схеме с ОЭ.

2. Измерение и расчет коэффициента усиления по напряжению (К_U) при

U_ВХ = 10 и 50 мВ. (К_U = U_вых / U_вх и К_U (дб) = 20lgК).

Таблица 1. Измерение и расчет коэффициента усиления по напряжению (К_U)

f (Гц)	10	20	30	50	100	500	1000	300 0	5000	1000 0	3000 0
UВЫХ (В), при UВХ=10 мВ	49	123	194	322	563, 5	932	957	966	966, 5	967	967
UВЫХ (В), при UВХ=50 мВ	245	615	966, 5	1588	2615	3138	3193	322 1	3226	3225	3221
КU , UВХ=10 мВ	4,9	12,3	19,4	32,2	56,3 5	93,2	95,7	96,6	96,6 5	96,7	96,7
КU (дб), UВХ=10 мВ	13,804	21,7 98	25,7 56	30,1 57	35,0 18	39,3 88	39,6 18	39,7	39,7 04	39,7 09	39,7 09
КU , UВХ=50 мВ	4,9	12,3	19,3 3	31,7 6	52,3	62,7 6	63,8 6	64,4 2	64,5 2	64,5	64,4 2
КU (дб), UВХ=50 мВ	13,8039 22	21,7 98	25,7 25	30,0 38	34,3 7	35,9 54	36,1 05	36,1 8	36,1 94	36,1 91	36,1 8

3. Графики зависимости К_U (дб) =  (f) при U_ВХ=10 мВ и U_ВХ=50 мВ.

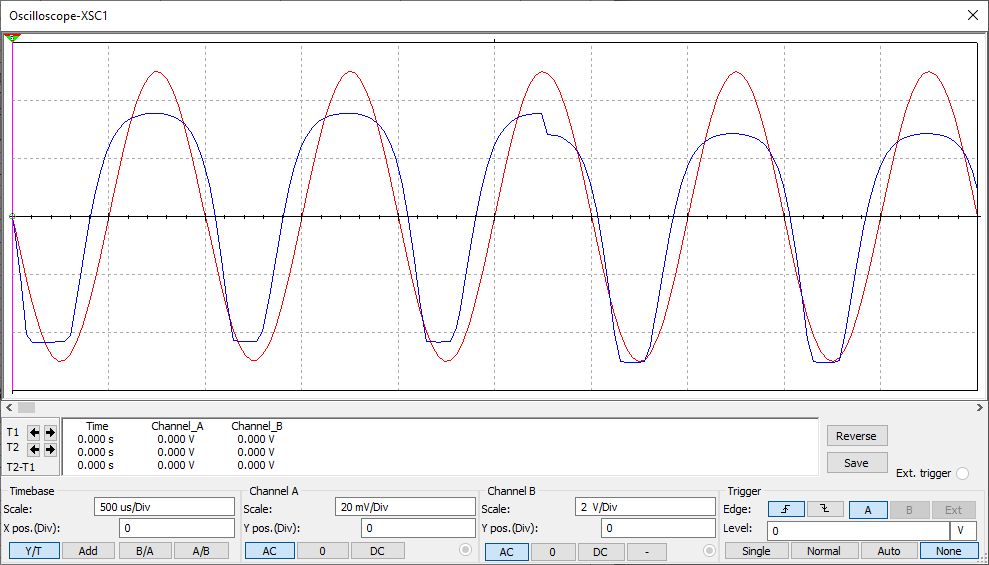

4. Осциллограммы усилительного каскада при U_ВХ=50 мВ и f = 1000 Гц.

ВЫВОД

Увеличивая частоту сигнала на входе входное напряжение резко растёт и, на вы- соких частотах становится неизменным.

2. Исследование симметричного мультивибратора на биполярном транзи- сторе

   1. Схема симметричного мультивибратора

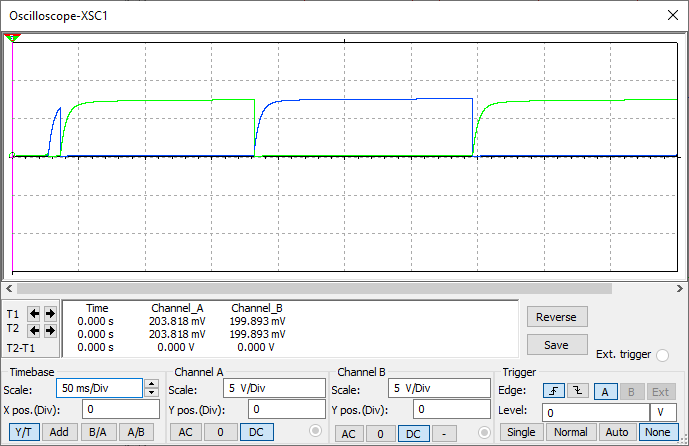

2. Осциллограммы симметричного мультивибратора.

3. Таблица 2. Параметры импульсов мультивибратора

Параметр	Длительность импульса  (мс)	Период вы- ходного сиг- нала Т(мс)	Частота импульсной последовательности f (Гц)	Скважность S
Измеренный	165	330	3,03	2
Расчетный	192,5	385	2,592	2

f = 700/(0,01*27000) = 2,592 Гц

T = 1 / f = 1 / 2,592 Гц = 0,385=385 мс

 = T / S = 386 мс / 2 = 192,5 мс

ВЫВОД: Исследован мультивибратор на биполярных транзисторах. Расчетные и измеренные данные различаются. Скважность сходится.

Решение задач

1. Напряжение на входе УНЧ составляет 3 мВ, напряжение на выходе - 54 В. Определить коэффициент усиления и выразить его в децибелах.

Исходные данные: U_вх = 3 мВ, U_вых = 54 В. К_U -?

Решение: К_U (дб) = 20lgК.

К _U = U_{вых /} U_вх = 54 / 0,003= 18000.

К_U ( дб) = 20 lg18000  85,1 дб.

2. Определить коэффициент усиления 3-х каскадного усилителя и выра- зить его в децибелах, если К₁=30, К₂=40, К₃=20.

Исходные данные: К₁=30, К₂=40, К₃=20. Решение:

1)К=К1*К2*К3=30*40*20= 24000

2) К_U (дб)=20lgК=20*lg24000 87,6 дб

3. Определить коэффициент усиления 1-го каскада 2-х каскадного уси- лителя, обладающего К_общ =66 дб, если К₂=40.

Решение: К_U(дб)=20lgК 1) K2=20lg40=32дб К1=66–32=34дб К1=50,1

4. Определить коэффициент усиления 2-го каскада 2-х каскадного уси- лителя, обладающего К_общ =1000, если К₁=40 дб.

Решение: К_U(дб)=20lgК 1) К_общ=20lg1000=60 дб

2) К2 = 60 – 40 = 20 дб

5. 4-х каскадный усилитель имеет К_общ =80 дб. Каскады имеют одинако- вое усиление. Определить напряжение на выходе каждого каскада, если напряже- ние на входе усилителя 2 мВ.

Решение: К_U(дб)=20lgК

_{1) К=10}(Кобщ/20)₌₁₀(80/20)₌₁₀₀₀₀

2) U_вых=U_вх*K

3) U_вых=10000*0.002=20 В

6. Требуется получить от усилителя К_общ =2000. Оконечный каскад дает усиление 6 дб, и каждый из предварительных каскадов может дать 30 дб. Найти число каскадов усилителя.

Решение: К_U(дб)=20lgК

1) К_общ=20lg2000=66 дб

2. К_общ=К_ок + N* К_п

3. n*К_п=К_общ–К_ок

4. n=(К_общ – К_ок)/ К_п 5) n=(66–6)/30=2

7. 3-х каскадный УНЧ должен иметь К_общ=600. К₁=К₂=20 дб. Какое уси- ление должен дать оконечный каскад?

Решение: К_U(дб)=20lgК 1) К_общ=20lg600=56 дб

2) К_общ=К1+К2+К3 3) K3=K_общ – (К1+К2)

4) K3=56–(20+20)=16 дб

1
