отчет
по лабораторной работе №6
по дисциплине «Теоретические основы электротехники»
Тема: Исследование установившегося синусоидального режима в простых цепях
Студентка гр. 9493 |
|
Старикова А.С. |
Преподаватель |
|
Панкин В.В. |
Санкт-Петербург
2021
Цель работы: практическое ознакомление с синусоидальными режимами в простых RL-, RC- и RLC-цепях.
Основные теоретические сведения.
При анализе электрических цепей в установившемся синусоидальном режиме важно твердо усвоить амплитудные и фазовые соотношения между токами и напряжениями элементов цепи. Необходимо помнить, что ток в R-элементе совпадает по фазе с напряжением, ток в L-элементе отстает, а в C-элементе опережает напряжение на четверть периода (90°).
Следует учитывать, что комплексное сопротивление индуктивности и емкости есть функция частоты:

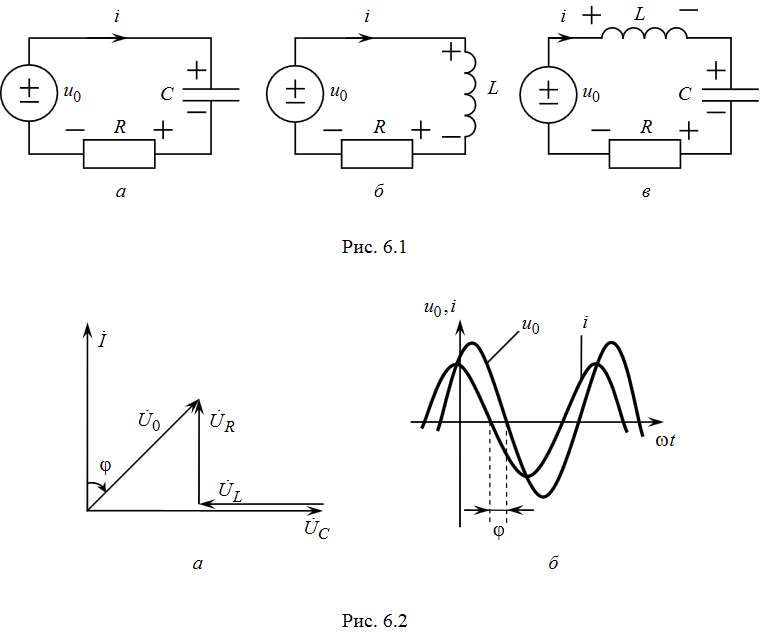

Функцией частоты являются, следовательно, и комплексные сопротивления RL-, RC- и RLC-цепей. Так, для RLC-цепи, изображенной на рис. 6.1, в, комплексное сопротивление
Реактивная составляющая этого сопротивления равна разности модулей индуктивного и емкостного сопротивлений и поэтому может принимать различные знаки: если она положительна, реакция цепи имеет индуктивный характер, если отрицательна – емкостный, если обращается в нуль (т. е. ωL=1/(ωC), цепь будет находиться в состоянии резонанса.
Как модуль и аргумент комплексного сопротивления
так и определяемые ими по закону Ома действующее значение и начальная фаза тока
существенно зависят от соотношения значений индуктивного и емкостного сопротивлений.
Токи и напряжения цепи в установившемся синусоидальном режиме наглядно представляют с помощью ВД. Такая диаграмма для RLC-цепи приведена на рис. 6.2, а, где рассматривается случай φ = −45°, т. е. ток İ опережает напряжение на 45°, что соответствует емкостной реакции и временно́й диаграмме, представленной на рис. 6.2, б.
Обработка результатов эксперимента
1. Исследование установившегося синусоидального режима в RL- и RC-цепях.

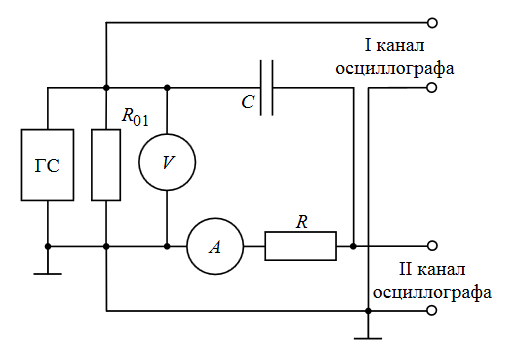

Рис. 1. Схема RC-цепи Рис.2. Схема RL-цепи

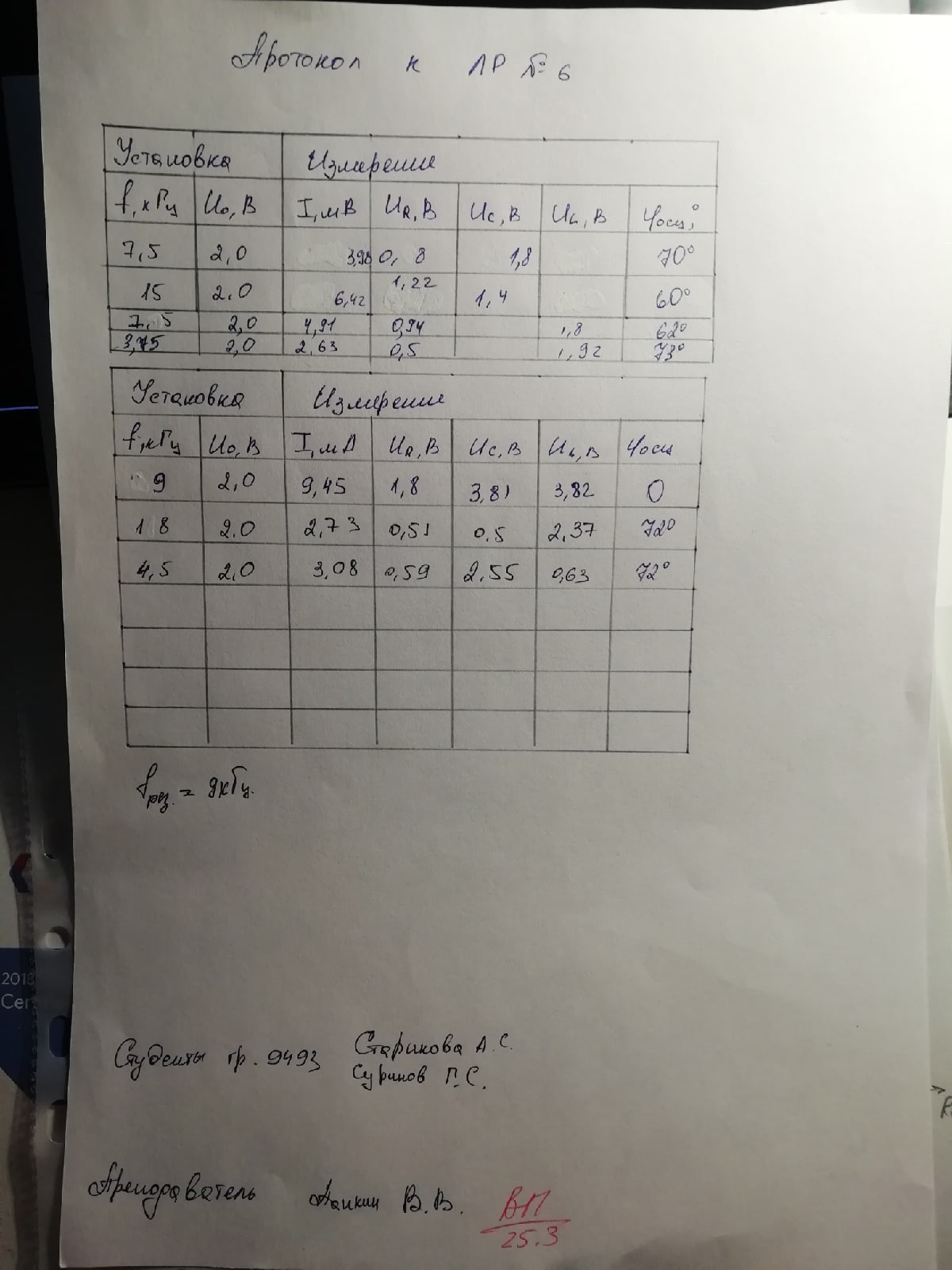

Таблица 1
Устанавливают |
Измеряют |
Вычисляют |
||||||||
f, кГц |
U0, В |
I, мА |
UR, В |
UC, В |
UL, В |
φосц,° |
R, Ом |
C, мкФ |
L, мГн |
φвд,° |
7,5 |
2 |
3,98 |
0,8 |
1,8 |
- |
70 |
201,005 |
0,295 |
- |
-66 |
15 |
2 |
6,42 |
1,22 |
1,4 |
- |
60 |
190,031 |
0,302 |
- |
-59 |
7,5 |
2 |
4,91 |
0,94 |
- |
1,8 |
62 |
191,446 |
- |
48 |
62 |
3,75 |
2 |
2,63 |
0,5 |
- |
1,92 |
73 |
190,114 |
- |
48 |
75 |
Рассчитать R, C, L, φвд по полученным данным.
Примеры расчетов:
Результаты расчетов записаны в таблицу 1.
Построить векторные диаграммы.
2. Исследование установившегося синусоидального режима в RLC-цепи.

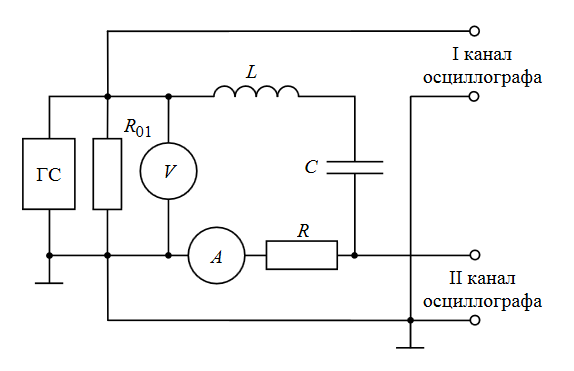

Рис. 3. Схема RLC-цепи
Таблица 2
Устанавливают |
Измеряют |
Вычисляют |
||||||
f, кГц |
U0, В |
I, мА |
UR, В |
UC, В |
UL, В |
φосц,° |
φвд,° |
|
9 |
2 |
9,45 |
1,8 |
3,81 |
3,82 |
0 |
0 |
|
18 |
2 |
2,73 |
0,51 |
0,5 |
2,37 |
72 |
77 |
|
4,5 |
2 |
3,08 |
0,59 |
2,55 |
0,63 |
72 |
-69 |
Рассчитать φвд для полученных данных по формуле
Пример расчета:
Результаты расчетов занесены в таблицу 2.
Построить векторные диаграммы.
Вывод:
В процессе лабораторной работы произошло ознакомление с синусоидальными режимами в простых RL-, RC- и RLC-цепях. При исследовании RC- и RL-цепей были определены сопротивление, емкость и индуктивность цепей, они оказались схожих значений при проведении экспериментов при разной частоте. Углы сдвигов фаз токов и напряжений, найденные приблизительно равны углам, найденным экспериментально. При исследовании RLC-цепи были практически найдены углы сдвига фаз тока и напряжений для разных частот, они равны углам, полученным экспериментально, с небольшой погрешностью.
Ответы на вопросы:
1. Почему U0≠UR+UC?
Ток емкостного элемента опережает напряжение.
Общее напряжение вычисляется по формуле .
2. Почему с ростом частоты значения I и UR увеличились, а UC и |φ| уменьшились? Изменились ли R и C?
ZC обратно пропорциональна частоте.
Поэтому при увеличении частоты ZC уменьшается. Это ведет к уменьшению UC и увеличению UR. Ток увеличивается и из-за этого уменьшается угол |φ| опережения напряжения.
R и C – приблизительно равны при разных частотах.
3. Почему U0≠UR+UL?
Ток индуктивного элемента отстает от напряжения. Общее напряжение вычисляется по формуле .
4. Почему с уменьшением частоты значения I и UR увеличились, а UL и |φ| уменьшились? Изменились ли R и L?
ZL прямо пропорциональна частоте.
Поэтому при уменьшении частоты ZL уменьшается. Это ведет к уменьшению UL и увеличению UR. Ток увеличивается и из-за этого уменьшается угол |φ| отставания от напряжения.
R и L – приблизительно равны при разных частотах.
5. Почему U0≠UR+UC+UL?
Ток индуктивного элемента отстает от напряжения, а ток емкостного элемента опережает напряжение. Общее напряжение вычисляется по формуле .
