.pdfФедеральное государственное автономное образовательное учреждение высшего образования «Санкт-Петербургский государственный электротехнический университет «ЛЭТИ» им. В.И. Ульянова (Ленина)» Кафедра теоретических основ электротехники
ОТЧЕТ
по лабораторной работе № 3
«Исследование свободных процессов в электрических цепях»
Выполнил : Попов Алексей Павлович
Группа № 9802
Преподаватель: Езеров Кирилл Сергеевич
Санкт-Петербург, 2021
ЛАБОРАТОРНАЯ РАБОТА № 3
Исследование свободных процессов в электрических цепях
Работа № 3. Исследование свободных процессов в электрических цепях
Цель работы: изучение связи между видом свободного процесса в электрической цепи и расположением ее собственных частот (корней характеристического уравнения) на комплексной плоскости;
экспериментальное определение собственных частот и добротности RLC-
контура по осциллограммам.
Схема установки
Схема установки исследования свободных процессов в электрических цепях представлена на рисунке 1.

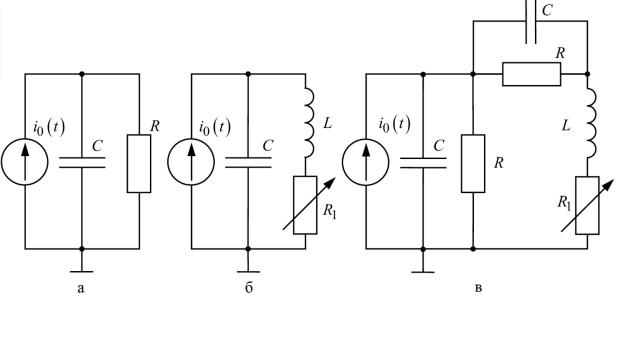

Рис. 1. Схема установки исследования свободных процессов в электрических цепях: а – первого порядка, б – второго порядка, в – третьего порядка.
2
Основные расчетные формулы.
1.Формула для расчета собственной частоты p1 (Гц) у цепи первого порядка: p1 = , где R – сопротивление резистора (Ом), C – емкость конденсатора
(Ф).
Собственная частота p1 по осциллограмме:
p1= -α = |
|
|
, где α – постоянная затухания, для осциллограммы: |
|
|
|
|||
α= |
|
, – постоянная времени. И U1 – напряжение по осциллограмме |
||
|
в момент времени t1, U2 - напряжение по осциллограмме в |
момент |
|||||
времени t2. |
t = t2-t1 |
|
|
|||
2. Формула для расчета собственной частоты p1,2 (Гц) у цепи |
второго |
|||||
|
|
|
|
|
||
порядка при колебательном процессе: p1,2 = -α ± √ |
*j, где |
|||||
|
|
|
|
|
|
|
α = R1/(2L), |
0 = 1/√ . L – индуктивность катушки (Гн). |
|
|
Частота ω = , где T – период.
Собственная частота p1,2 по осциллограмме должная удовлетворять условию t=T!
3.Формула для расчета собственной частоты p1,2 = p1 = p2 по осциллограмме для критического режима:
p1,2=-α = , где
tm – момент наступления максимума.
4.Формула для расчета экспериментальной добротности цепи второго порядка Q:
Q =
5.Формула для расчета теоретической добротности Q цепи второго порядка:
Q=√
3
ПРОТОКОЛ НАБЛЮДЕНИЙ
Лабораторная работа №3
Исследование свободных процессов в электрических цепях
Осциллограммы зафиксированы на фотографиях. Экспериментальный макет:
Для схемы а: C = 0,02 мкФ, R = 5 кОм.
Для схемы б: C = 0,02 мкФ, L = 25 мГн. Сопротивление критического режима
Rк = 1,3 кОм. |
|
Выполнил |
Попов А.П. |
Факультет электроники Группа № 9802
“____” __________ _____
Преподаватель: ______________
4
Обработка результатов эксперимента
3.2.1. Исследование свободных процессов в цепи первого порядка Теоретическая собственная частота цепи:
p1 = = -10 000 с-1 = -104 с-1

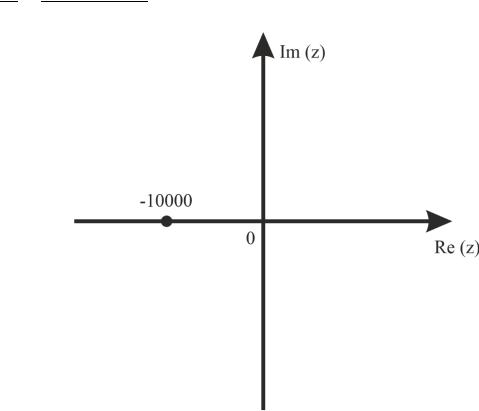

Рис.1 Диаграмма расположения собственной частоты цепи первого порядка.
5
Собственная частота цепи по осциллограмме:

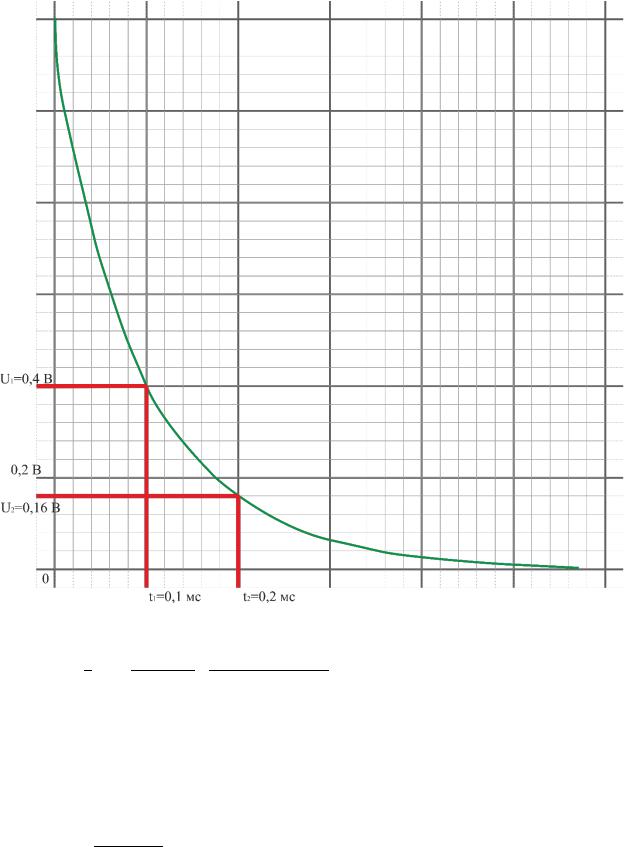

График 1. Осциллограмма свободного процесса в цепи первого порядка
p1= -α = ; α = = ≈-9162,90731с-1.
p1≈-9,1629 *103 с-1.
3.2.2. Исследование свободных процессов в цепи второго порядка Теоретическая собственная частота цепи при R1 = 0,5 кОм (колебательный процесс):
p1,2 = -α ± √ *j;
α = R1/(2L) = 0,5*103/(2*25*10-3)=10000. 6
= 1/LC=1/( |
=2 000 000 000. |
p1,2 ≈ -(104)±4,36*104*j с-1;

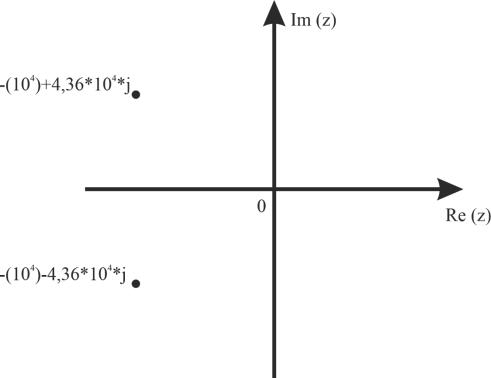

Рис. 2. Диаграмма расположения собственной частоты в цепи второго порядка. Колебательный режим
7
Собственная частота цепи по осциллограмме (T=0,00011с):

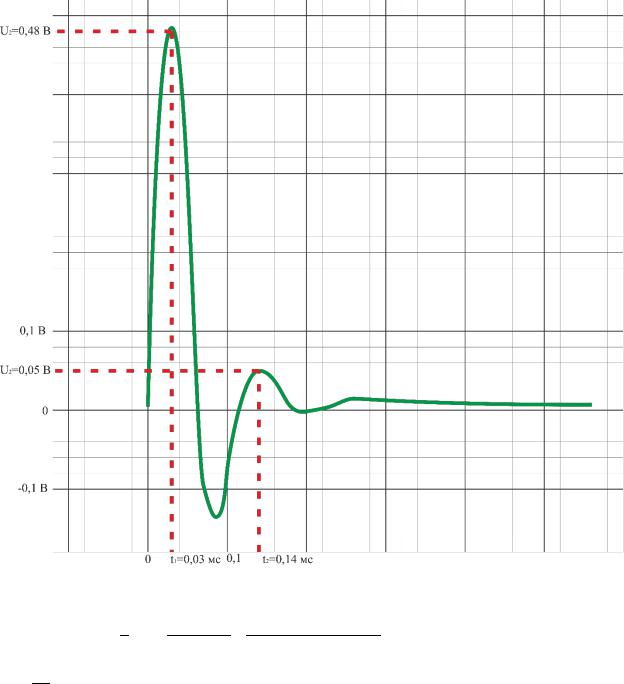

График 2. Осциллограмма колебательного процесса в цепи второго порядка
p1,2=-α ± jω= ; α = = ≈20561,4827 с-1.
ω = ≈ 57119,8664 с-1.
p1,2 ≈ -2,06*104 ± 5,71*104*j с-1.
8
Теоретическая собственная частота цепи при R1 = 3 кОм (апериодический режим, вопрос 5):
p1,2 |
= -α ± √ |
|
; |
α = R1/(2L) = 3*103/(2*25*10-3)=60000. |
|||
|
= 1/LC=1/( |
=2 000 000 000 |
|
p1,2 |
≈ -(6*104)±3,64*104 с-1. |

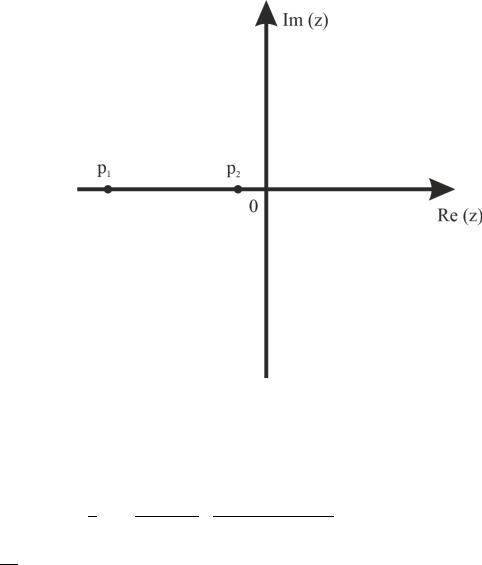

Рис. 3. Диаграмма расположения собственной частоты в цепи второго порядка. Апериодический режим
Собственная частота цепи по осциллограмме: |
|
|
p1,2=-α ± jω= ; α = |
= |
≈ -13217,5584 с-1. |
ω = ≈ 1102,3132 с-1.
p1,2 ≈ -1,32*104 ± 1,10*104 с-1.
Теоретические выкладки для апериодического режима выполняются в обоих случаях, но в связи износом исследуемой схемы, найденные теоретически и определенные экспериментально значения не совпадают.
9

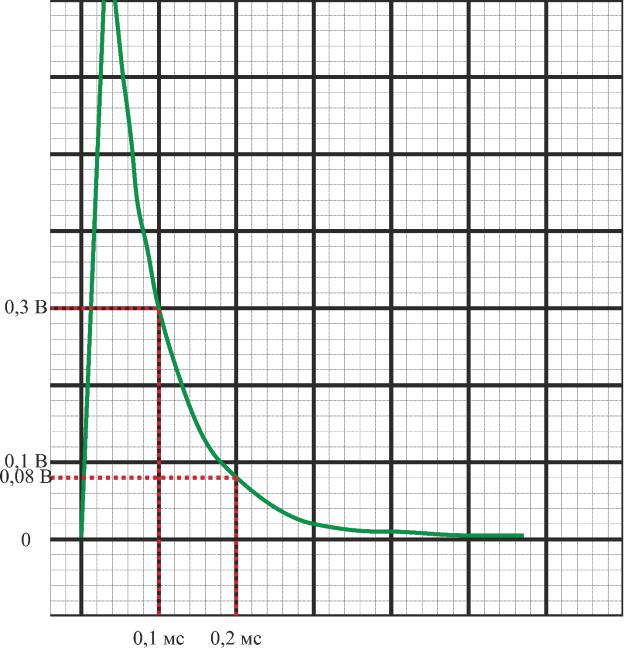

График 3. Осциллограмма апериодического режима
