ЛАБОРАТОРНАЯ РАБОТА № 1

Исследование основных метрологических характеристик электромеханических измерительных приборов

Работа № 1. Исследование основных метрологических характеристик электромеханических измерительных приборов

Цель работы: ознакомление с методикой проверки аналоговых электромеханических приборов и определение их основных метрологических характеристик

Схема установки.

Для поверки вольтметра используется поверочная схема (рис. 1), где V и V₀ – поверяемый и образцовый вольтметры; R₂ и R₃ – регулировочные переменные резисторы; R₁ токоограничивающий резистор.

Рис. 1. Схема установки поверки вольтметра.

Для поверки амперметра используется поверочная схема (рис. 2), где А, А₀ – поверяемый и образцовый амперметры; R₅ и R₆ – регулировочные переменные резисторы; R₄ – токоограничивающий резистор.

ПРОТОКОЛ НАБЛЮДЕНИЙ

Лабораторная работа №1

Исследование основных метрологических характеристик электромеханических измерительных приборов

Таблица 1. Измерения показаний вольтметра

Показания проверяемого прибора, x	Показания образцового средства измерения
	При увеличении x0, ув	При уменьшении x0, ум
0	0	0
2	1,98	1,99
4	4,01	4,01
6	6,01	6,09
8	8,01	8,01
10	9,93	9,93

Таблица 2. Измерения показаний амперметра

Показания проверяемого прибора, x	Показания образцового средства измерения
	При увеличении x0, ув	При уменьшении x0, ум
0	0	0
0,5	0,5	0,49
1	1	1,01
1,5	1,53	1,53
2	2,02	2,01
2,5	2,51	2,51

Колебания прекращаются на частоте f₁ = 1 Гц.

Таблица 3. Исследования АЧХ вольтметра

f, Гц	f1	20	30	40	50
U, В	1 Гц	6,2	6,21	6,21	6,21
K(f)		1	1	1	1

f, Гц	11000	12000	13000	15000	16000	17000	18000	19000	20000
U, В	5,98	5,95	5,9	5,85	5,87	5,8	5,77	5,72	5,7
K(f)	1	0,99	0,99	0,98	0,98	0,97	0,96	0,96	0,95

Экспериментальный макет: класс точности вольтметра: 2,5. Нормирующее значение вольтметра = 10 В. Нормирующее значение амперметра – 3 В.

Выполнил Попов А.П.

Факультет электроники

Группа № 9802

“____” __________ _____

Преподаватель: _________________

Обработка результатов эксперимента.

Вычисление погрешностей вольтметра.

Таблица 1. Поверка вольтметра

Погрешность вольтметра
абсолютная		относительная	приведенная	вариация
При увеличении Δx0, ув	При уменьшении Δx0, ум	δ, %	γ, %	H, %
0	0	0	0	0
-0,02	-0,01	1,5152	2,1	0,1
0,01	0,01	0,4988	1,1	0
0,01	0,09	1,6639	1,9	0,8
0,01	0,01	0,2497	1,1	0
-0,07	-0,07	1,4099	7,7	0

Вычисление погрешностей амперметра.

Таблица 2. Поверка амперметра

Погрешность
абсолютная		относительная	приведенная	вариация
При увеличении Δx0, ув	При уменьшении Δx0, ум	δ, %	γ, %	H, %
0	0	0	0	0,00
0	-0,01	2,0000	0,3	0,33
0	0,01	1,0000	0,3	0,33
0,03	0,03	3,9216	4,0	0,00
0,02	0,01	1,4851	2,3	0,33
0,01	0,01	0,7968	1,3	0,00

АЧХ вольтметра

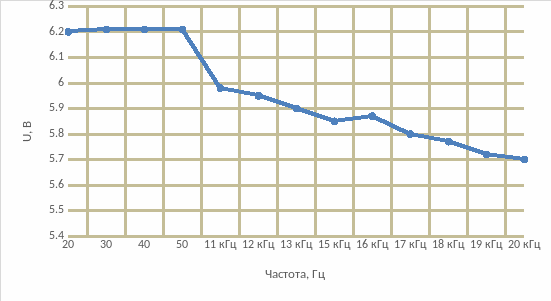

График 1. АЧХ вольтметра

Вывод.

Проведено экспериментальное ознакомление с методикой проверки аналоговых электромеханических приборов и определение их основных метрологических характеристик. Как и в режиме амперметра, так и в режиме вольтметра приведенная погрешность в нескольких точках шкалы превышают допустимую по классу точности 1,5, что говорит либо о несоответствии классу точности, либо о грубых погрешностях, либо о низком качестве проверяющего прибора. АЧХ вольтметра имеет практически линейный спад, что соответствует его характеристикам.
