- •Компоненты
- •Компоненты электронной техники
- •Резисторы
- •Резистор (от лат. resisto — сопротивляюсь)
- •Применение резисторов
- •Резистор превращает электрическую энергию в тепло
- •Резистор превращает электрическую энергию в тепло
- •Резисторы
- •Резисторы
- •Классификация резисторов по назначению
- •Классификация резисторов по виду токопроводящего элемента
- •Классификация резисторов по эксплуатационным характеристикам
- •Номинальное сопротивление – основная характеристика резистора
- •Номиналы промышленно выпускаемых сопротивлений берутся из специальных номинальных рядов
- •Допустимое отклонение сопротивления резистора –
- •Проверка на соображалку:
- •Маркировка резистора
- •Маркировка резистора буквенно-цифровым кодом
- •Маркировка резистора цифровым кодом
- •Маркировка резистора цветом
- •Маркировка резистора цветом
- •Номинальная мощность
- •Рассеиваемая мощность
- •Допустимая подаваемая мощность определяется номинальной и рассеиваемой мощностью
- •Предельное рабочее напряжение
- •Температурный коэффициент сопротивления (ТКС или αR)
- •Температурный коэффициент сопротивления (ТКС или αR)
- •Температурный коэффициент сопротивления (ТКС или αR)
- •Шумы резистора
- •Тепловые шумы резистора
- •Токовый шум
- •Прочие нормируемые параметры резистора
- •Проволочные резисторы
- •Проволочные резисторы
- •Проволочные резисторы
- •Проволочные резисторы
- •Композиционные резисторы
- •Композиционные резисторы
- •Композиционные резисторы
- •Композиционные резисторы
- •Композиционные резисторы
- •Пленочные выводные резисторы (металлопленочные резисторы)
- •Пленочные выводные резисторы (металлопленочные резисторы)
- •Пленочные выводные резисторы (металлопленочные резисторы)
- •Пленочные выводные резисторы (металлопленочные резисторы)
- •Пленочные выводные резисторы (металлопленочные резисторы)
- •Резисторы с углеродной пленкой
- •Резисторы с углеродной пленкой
- •Резисторы с углеродной пленкой
- •Переменные резисторы
- •Переменные резисторы
- •Переменные резисторы
- •Переменные резисторы
- •Переменные резисторы
- •Терморезисторы
- •В противоположность постоянным резисторам ТКС терморезисторов «сильно не равен» нулю
- •Термисторы
- •Термисторы
- •Термисторы
- •Термисторы
- •Параметры термисторов
- •Позисторы
- •Позисторы
- •Позисторы
- •Позисторы
- •Позисторы
- •Варисторы
- •Варисторы
- •Варисторы
- •Параметры варисторов
- •Варистор как защита от перенапряжения
- •Тензорезисторы
- •Тензорезисторы
- •Магниторезисторы
- •Магниторезисторы
- •Эквивалентная схема реального резистора
- •Эквивалентная схема реального резистора
- •Конденсаторы
- •Простейший конденсатор – две пластины
- •Бочка
- •Бочка
- •Параллельно и последовательно
- •Параллельно и последовательно
- •По назначению конденсаторы делятся на конденсаторы общего назначения и специального назначения.
- •По характеру изменения емкости
- •По материалу диэлектрика
- •Применение
- •Конденсатор в цепи постоянного тока
- •Конденсатор в цепи постоянного тока
- •Конденсатор в цепи переменного тока
- •Конденсатор в цепи переменного тока
- •Конденсатор в цепи переменного тока
- •Конденсатор в цепи переменного тока
- •Эквивалентная схема конденсатора
- •Характеристики конденсаторов
- •Виды конденсаторов
- •Конденсаторы с бумажной изоляцией
- •Конденсаторы с бумажной изоляцией
- •Конденсаторы с бумажной изоляцией
- •Повышение частотных свойств
- •Конденсаторы с полимерной изоляцией
- •Конденсаторы с полимерной изоляцией
- •Конденсаторы с полимерной изоляцией
- •Конденсаторы с полимерной изоляцией
- •Конденсаторы с полимерной изоляцией
- •Конденсаторы с полимерной изоляцией
- •Слюдяные конденсаторы
- •Слюдяные конденсаторы
- •Слюдяные конденсаторы
- •Слюдяные конденсаторы
- •Стеклянные конденсаторы
- •Керамические конденсаторы
- •Керамические конденсаторы
- •Трубчатый керамический конденсатор
- •Дисковый керамический конденсатор
- •Секционированный керамический конденсатор
- •Высоковольтный конденсатор
- •Высоковольтный конденсатор
- •Конденсаторы переменной емкости
- •Подстроечные Переменные
- •Переменные конденсаторы
- •Переменные конденсаторы
- •Подстроечные
- •Вариконды
- •Вариконды
- •Вариконды
- •Варикапы
- •Варикапы
- •Варикапы
- •Электролитический конденсатор с алюминиевыми электродами
- •Электролитический конденсатор с алюминиевыми электродами
- •Электролитический конденсатор с алюминиевыми электродами
- •Электролитический конденсатор с алюминиевыми электродами
- •Электролитический конденсатор с алюминиевыми электродами
- •Электролитический конденсатор с алюминиевыми электродами
- •Оксидно-полупроводниковые конденсаторы (MnO2)
- •Оксидно-полупроводниковые конденсаторы (MnO2)
- •Танталовые конденсаторы
- •Танталовые конденсаторы
- •Танталовые конденсаторы
- •Ионисторы
- •Разница в принципе работы конденсаторов
- •Ионисторы
- •Ионисторы
- •Ионисторы
- •Сравнение параметров конденсаторов
- •Индуктивность
- •Индуктивность
- •Индуктивность
- •Катушки индуктивности
- •Параметры катушек индуктивности
- •Параметры катушек индуктивности
- •Параметры катушек индуктивности
- •Индуктивность
- •Индуктивность
- •Индуктивность единичного круглого витка
- •Индуктивность тороидальной катушки
- •Индуктивность соленоида
- •Сопротивление потерь в катушке
- •Индуктивность в цепи постоянного тока
- •Индуктивность в цепи переменного тока
- •Индуктивность в цепи переменного тока
- •Индуктивность в цепи переменного тока
- •Катушка с сердечником
- •Катушка с сердечником
- •Катушка с сердечником
- •Катушка с сердечником
- •Катушка с сердечником
- •Катушка с сердечником
- •Катушка с сердечником
- •Трансформатор
- •Трансформатор
- •Магнитопровод (сердечник)
- •Магнитопровод (USSR edition)
- •Магнитопровод (сердечник) стержневого типа
- •Магнитопровод (сердечник) броневого типа
- •Обмотки
- •Режимы работы трансформатора
- •Режимы работы трансформатора
- •Режимы работы трансформатора
- •Коэффициент трансформации
- •Коэффициент трансформации
- •Диод
- •Диод
- •Вакуумный диод
- •Полупроводниковый диод
- •Полупроводниковый диод
- •Полупроводниковый диод
- •Вольт-амперная характеристика диода
- •Диоды
- •Основные параметры диодов
- •Основные параметры диодов
- •Основные параметры диодов
- •Выпрямители
- •Однополупериодный выпрямитель
- •Однополупериодный выпрямитель
- •Однополупериодный выпрямитель
- •Однополупериодный выпрямитель
- •Двухполупериодный выпрямитель
- •Двухполупериодный выпрямитель
- •Двухполупериодный выпрямитель
- •Двухполупериодный выпрямитель
- •Мостовая схема выпрямления
- •Мостовая схема выпрямления
- •Мостовая схема выпрямления
- •Мостовая схема выпрямления
- •Сглаживающие фильтры
- •Сглаживающие фильтры
- •Индуктивный фильтр
- •Индуктивный фильтр
- •Емкостной фильтр
- •Емкостной фильтр
- •Емкостной фильтр
- •Емкостной фильтр
- •Емкостной фильтр
- •Индуктивно-емкостной фильтр
- •Индуктивно-емкостной фильтр
- •Индуктивно-емкостной фильтр
- •П-образный фильтр
- •П-образный фильтр
- •Схема удвоения напряжения
- •Схема удвоения напряжения
- •Схема удвоения напряжения
- •Схема удвоения напряжения
- •Схема умножения напряжения
- •Светодиод
- •Принцип работы светодиода
- •Условия работы светодиода
- •Вольт-амперная характеристика светодиода
- •Ограничение тока через светодиод
- •Конструкция светодиодов
- •Конструкция светодиодов
- •Параметры светодиодов
- •Параметры светодиодов
- •Цвет светодиодов
- •RGB-светодиоды
- •RGB-светодиоды
- •Параметры светодиодов
- •Параметры светодиодов
- •Достоинства светодиодов
- •Недостатки светодиодов
- •Фотодиод
- •Фотодиод
- •Вольт-амперная характеристика фотодиода
- •Световая характеристика
- •Спектральная чувствительность
- •Оптопара
- •Разъемы (на самом деле – электрические соединители)
- •Характеристики разъемов
- •Классификация разъемов
- •Силовые разъемы
- •Интерфейсные разъемы
- •Разъемы на ленточный кабель
- •Высокочастотные разъемы
- •Соединительные колодки
- •Для монтажа на кабель и на корпус
- •Для монтажа на печатную плату
- •Кабели и провода
- •Провод Кабель
- •Характеристики кабелей
- •Типы кабелей
- •Силовые кабели
- •Кабели коаксиальные
- •Кабели «витая пара»
- •Телефонные кабели
- •Нагревательный провод
- •Светодиодный кабель
- •Электролюминесцентный кабель
- •Электролюминесцентный кабель
- •Электролюминесцентный кабель
- •Реле
- •Электромеханические (электромагнитные) реле
- •Принцип работы электромагнитного реле
- •Классификация и область применения
- •Формы и виды контактов
- •Преимущества и недостатки
- •Твердотельные реле
- •Классификация и область применения
- •Классификация и область применения
- •Преимущества и недостатки
- •Герконовые реле
- •Преимущества и недостатки
- •Классификация реле по области применения
- •Классификация реле по области применения
- •Переключатели
- •Переключатели
- •Кнопочные переключатели
- •Клавишные переключатели
- •Поворотные переключатели
- •Ползунковые переключатели
- •Рычажные переключатели
- •Выключатели с датчиком
- •DIP-переключатели
- •Радиопередатчики и радиоприемники
- •Радиопередатчики и радиоприемники
- •Грозоотметчик Попова
- •Диапазон радиоволн
- •Распространение радиоволн
- •Работа колебательного контура
- •Работа колебательного контура
- •Генератор автоколебаний
- •Виды модуляции
- •Амплитудная модуляция
- •Частотная модуляция
- •Широтно-импульсная модуляция. Скважность
- •Аналоговая широтно-импульсная модуляция. Передатчик
- •Аналоговая широтно-импульсная модуляция. Приемник
- •Принцип работы радиопередатчика
- •Схема простейшего радиопередатчика
- •Радиоприемник
- •Простейший радиоприемник
- •Радиоприемник
- •Спасибо за внимание

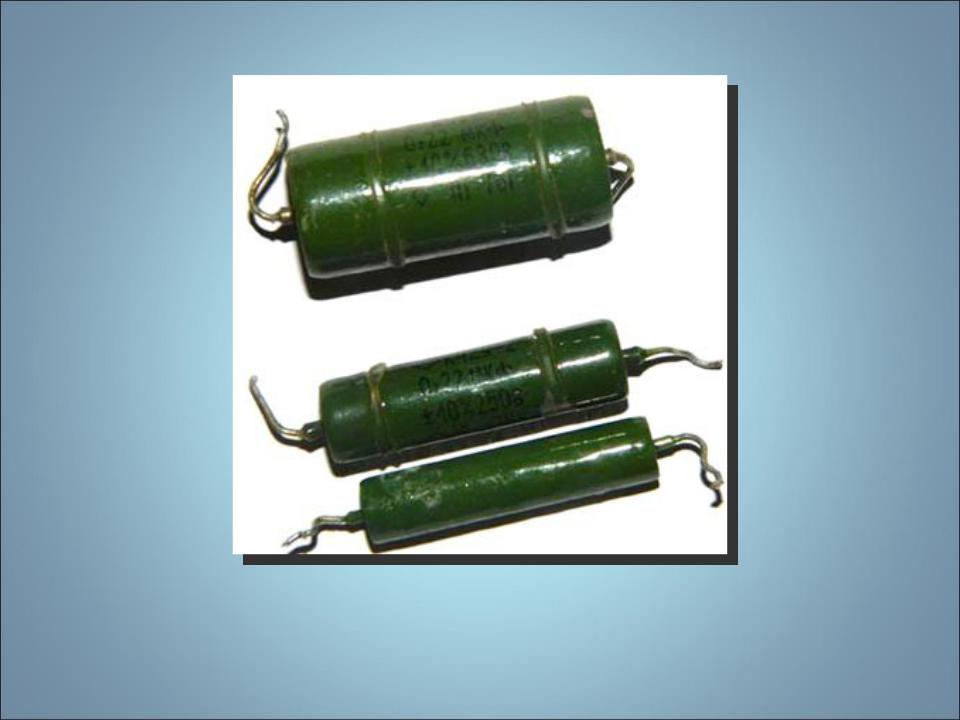

Стеклянные конденсаторы
Аналог слюдяных – но дешевле и чуть хуже по параметрам Стеклокерамика имеет более высокую диэлектрическую проницаемость, чем стекло. Стеклоэмаль обладает более высокой электрической прочностью.

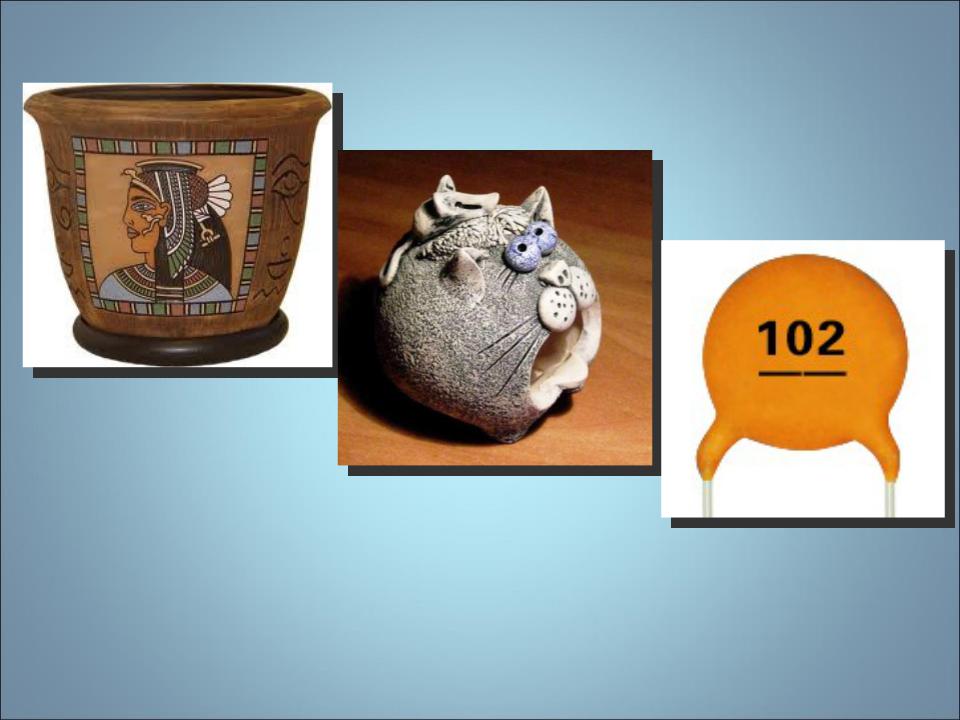

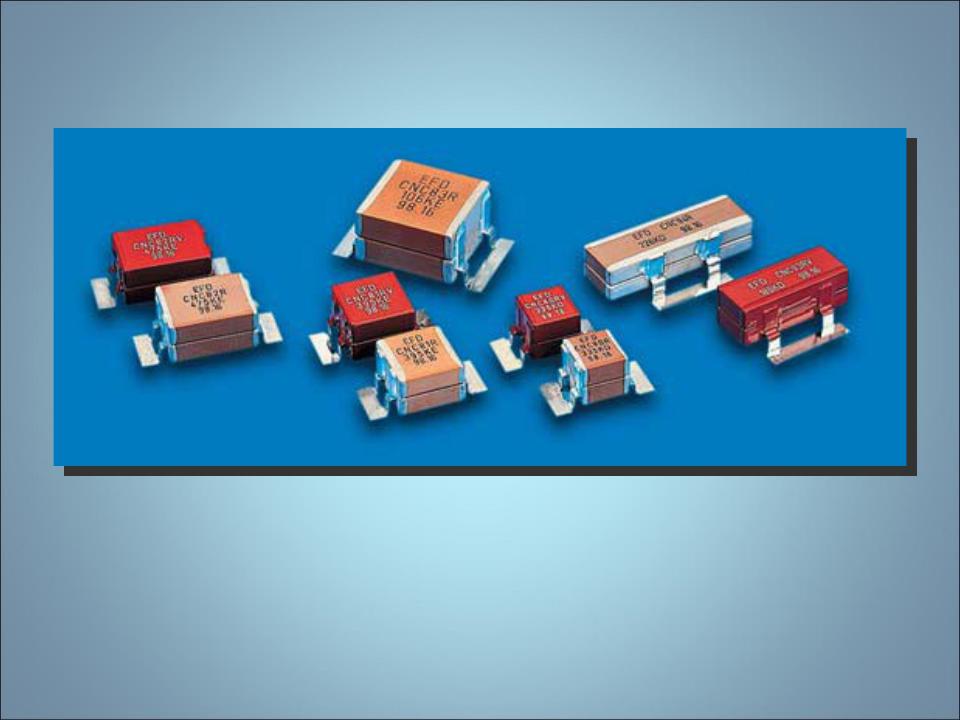

Керамические конденсаторы
Основой конструкции керамического конденсатора является заготовка из керамики, на две стороны которой нанесены металлические обкладки. Конструкция может быть секционированной, трубчатой или дисковой.
Керамические конденсаторы
Керамика в конденсаторах применяется на основе титанатов циркония (ZrTiO3), кальция (CaTiO3),
никеля (NiTiO3) и бария (BaTiO3),
в особых случаях применяют - на базе Al2O3, SiO2, MgO

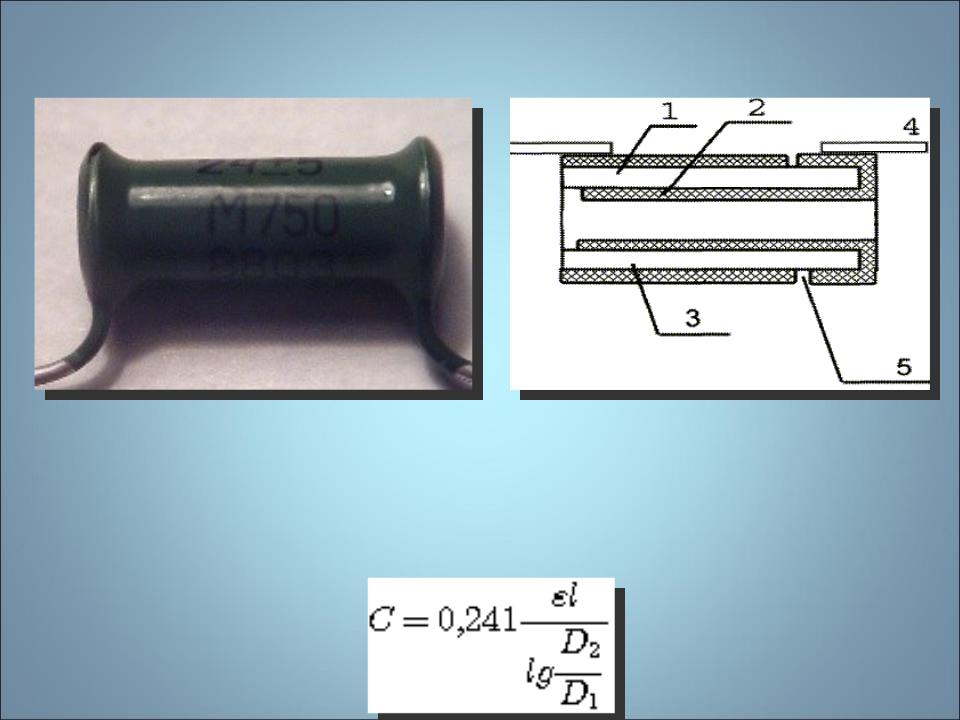

Трубчатый керамический конденсатор
На керамическую трубку 1 с толщиной стенок около 0,25 мм, На керамическую трубку 1 с толщиной стенок около 0,25 мм, методом вжигания нанесены серебряные обкладки 2 и 3. методом вжигания нанесены серебряные обкладки 2 и 3.
Для присоединения выводов 4 внутреннюю обкладку выводят Для присоединения выводов 4 внутреннюю обкладку выводят на поверхность трубки и создают изолирующий поясок 5,
на поверхность трубки и создают изолирующий поясок 5,
Дисковый керамический конденсатор
На керамический диск 1 с двух сторон вжигаются серебряные обкладки 2 и 3, к которым присоединяются гибкие выводы 4.

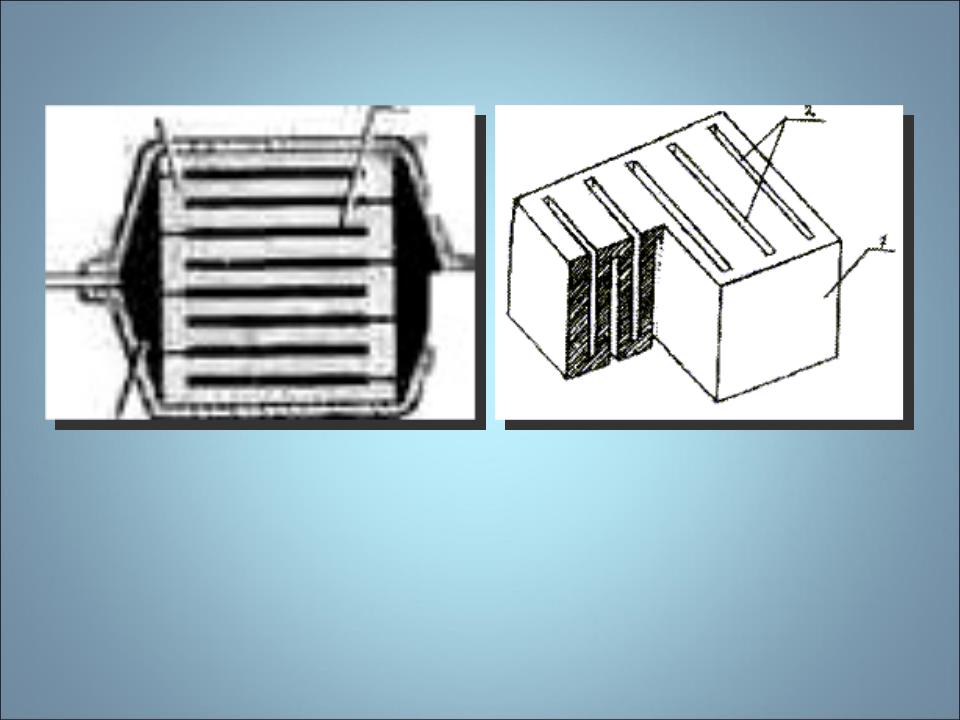

Секционированный керамический конденсатор
Такие конденсаторы изготовляют путем литья горячей керамики, в результате которого получают керамическую заготовку 1 с толщиной стенок около 100 мкм и прорезями (2 между ними, толщина которых порядка 130-150 мкм.
Затем эта заготовка окунается в серебряную пасту, которая заполняет пазы, после чего вжигают серебро в керамику.

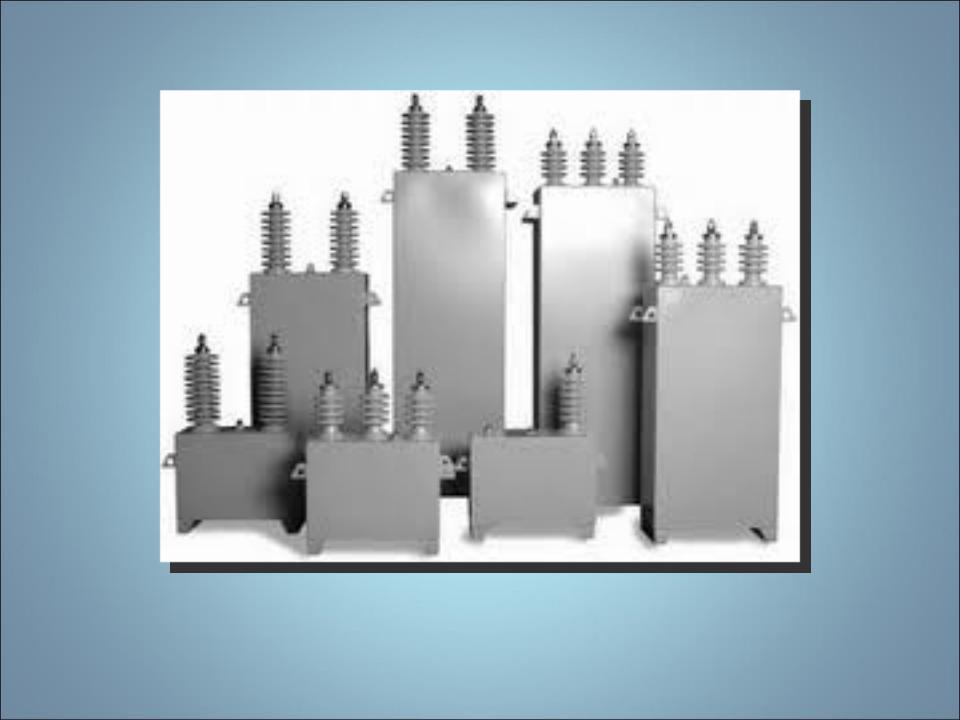

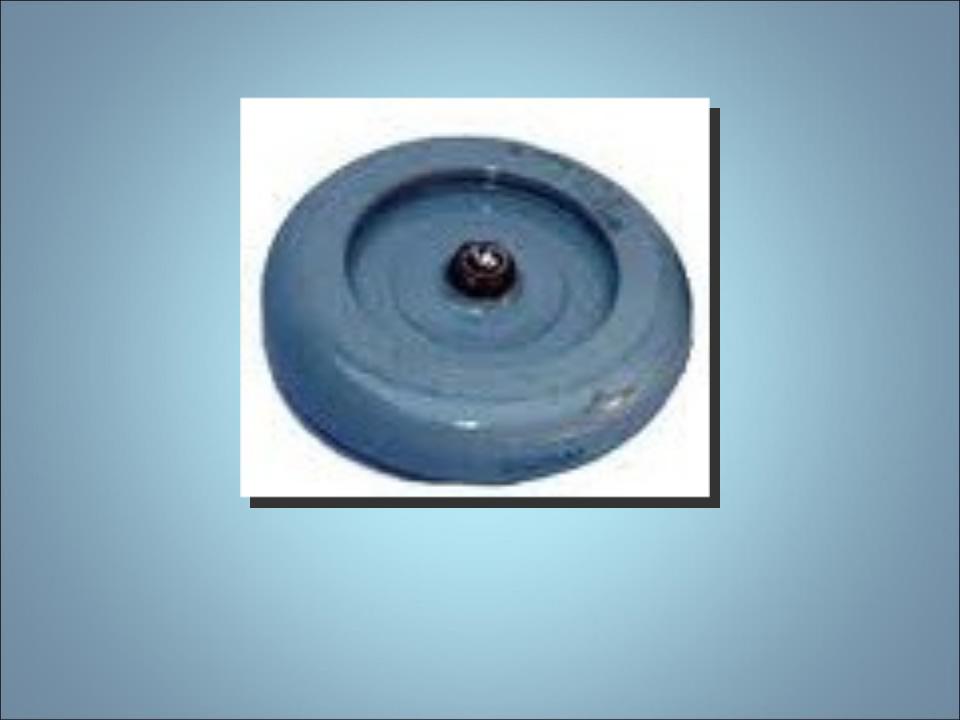

Высоковольтный конденсатор
Высоковольтный конденсатор — конденсатор, который применяется в цепях, где напряжение питания превышает 1000 Вольт
Высоковольтный конденсатор
Среди конструктивных особенностей следует отметить особую форму диэлектрика, препятствующую возникновению дуги между обкладками и лакокрасочное диэлектрическое покрытие, предохраняющее обкладки от воздействия окружающей среды.

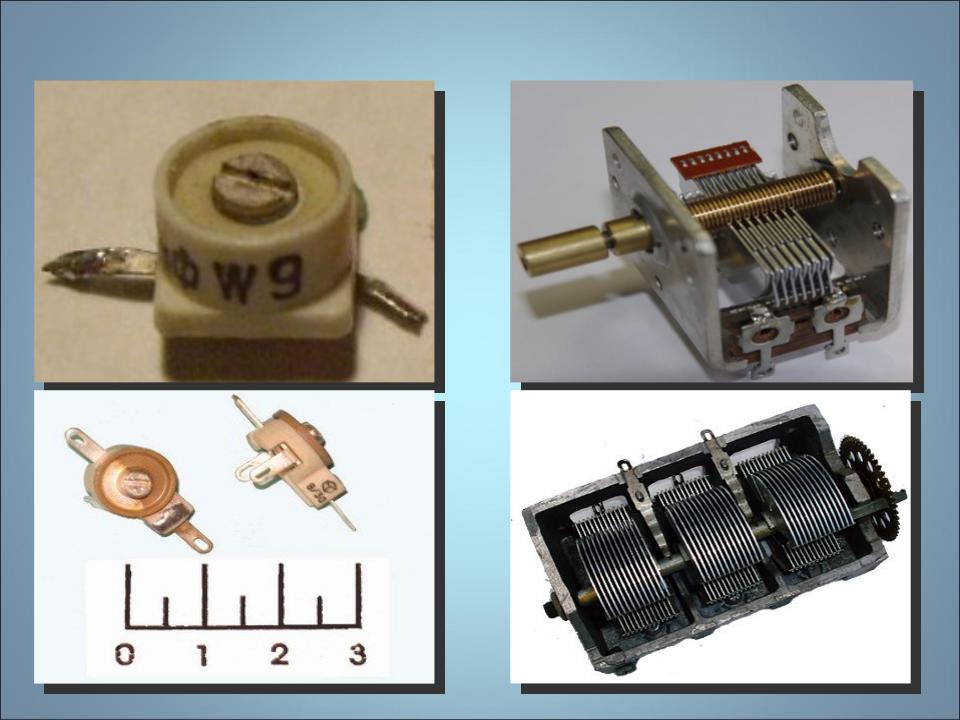

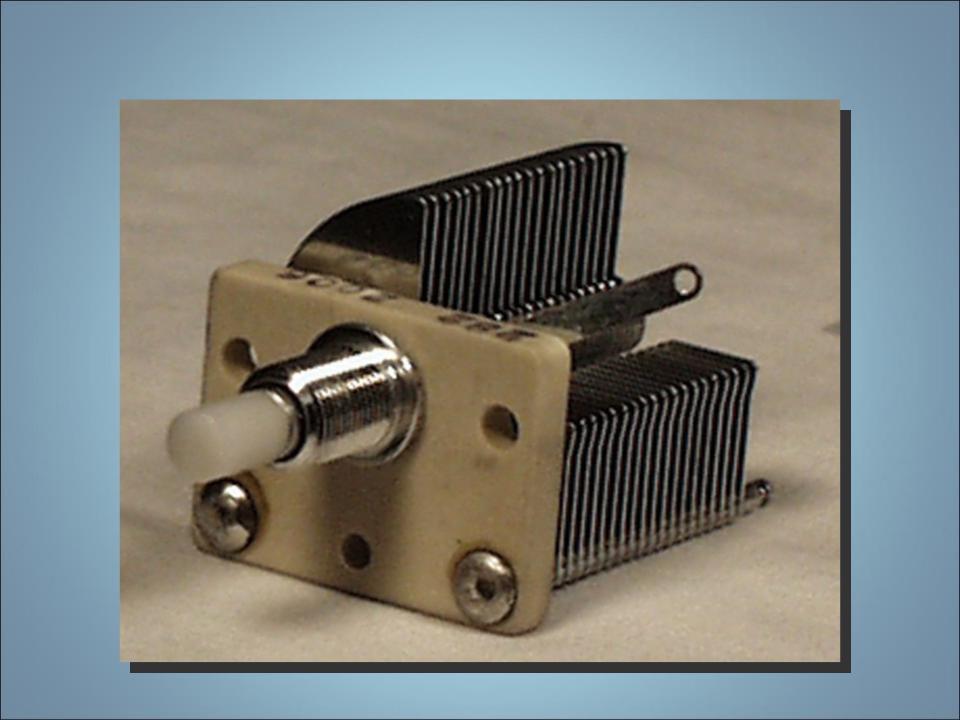

Конденсаторы переменной емкости
Подстроечные Переменные
