Федеральное государственное автономное образовательное учреждение высшего образования «Санкт-Петербургский государственный электротехнический университет «ЛЭТИ» им. В.И. Ульянова (Ленина)»
Кафедра электронных приборов и устройств (ЭПУ)
ОТЧЕТ
по лабораторной работе № 4
Исследование конденсаторов постоянной емкости
Выполнил : Попов Алексей Павлович
Группа № 9802
Преподаватель: Староверов Николай Евгеньевич
Санкт-Петербург, 2021
ЛАБОРАТОРНАЯ РАБОТА № 4
Исследование конденсаторов постоянной емкости.
Работа № 4. Исследование конденсаторов постоянной емкости.
Цель работы: ознакомление с различными видами конденсаторов постоянной емкости, исследование температурной стабильности емкости и процессов зарядки и разрядки конденсаторов.
Схема установки.
Р ис.1. Измерение температурной зависимости емкости конденсатора

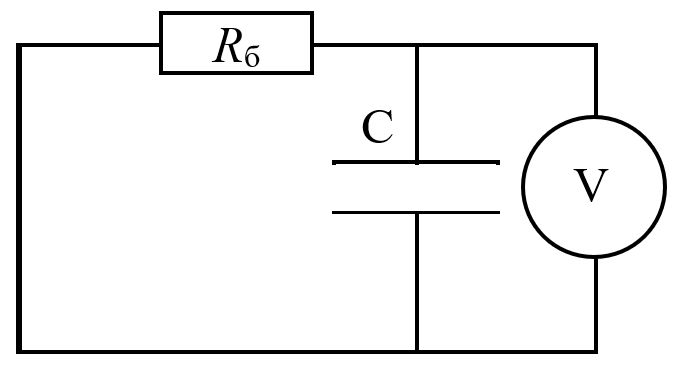

Рис.2. Исследование процесса зарядки (слева) и разрядки (справа) конденсатора
Основные расчетные формулы.
Формула для расчета температурного коэффициента емкости αC (ТКЕ):
, где
C – ёмкость конденсатора (Ф), T- температура.
Формула для расчета теоретического напряжения зарядки конденсатора Uз:
U3=UП(1- ), где
UП – напряжение питания. Напряжение, при котором переходный процесс завершен и конденсатор заряжен. t – время. τ – постоянная времени цепи зарядки/разрядки. Τ = RC, где R – емкость балластного резистора.
Формула для расчета теоретического напряжения разрядки конденсатора Uр:
UР=U0 , где
U0 – напряжение питания. Напряжение, при котором переходный процесс разрядки начинается и конденсатор заряжен.
ПРОТОКОЛ НАБЛЮДЕНИЙ
Лабораторная работа №4
Исследование конденсаторов постоянной емкости.
Сопротивление балластных резисторов Rб1 = 90,6 кОм. Rб2 = 80,2 кОм.
Таблица 1. Исследование ТКЕ конденсаторов.
Температура T, ˚С |
25 |
30 |
40 |
50 |
||||
Емкость X7R, μФ |
2,62 |
2,58 |
2,58 |
2,57 |
||||
ТКЕ X7R, ppm/°С |
Н/Д |
-3100,78 |
0,00 |
-389,11 |
||||
Емкость Y5V, μФ |
1,00 |
0,98 |
0,95 |
0,92 |
||||
ТКЕ Y5V, ppm/°С |
Н/Д |
-4081,63 |
-3157,89 |
-3260,87 |
||||
Температура T, ˚С |
60 |
70 |
80 |
|
||||
Емкость X7R, μФ |
2,54 |
2,50 |
2,47 |
|
||||
ТКЕ X7R, ppm/°С |
-1181,10 |
-1600,00 |
-1214,57 |
|
||||
Емкость Y5V, μФ |
0,90 |
0,88 |
0,81 |
|
||||
ТКЕ Y5V, ppm/°С |
-2222,22 |
-2272,73 |
-8641,98 |
|
Таблица 2. Исследование зарядки и разрядки конденсатора 1000 мкФ с балластным резистором Rб2=90,6 кОм
Uз. э конденсатора (эксп.), В |
0 |
1,93 |
3,48 |
4,87 |
6,14 |
7,25 |
8,22 |
Uр. э конденсатора (эксп.), В |
15 |
12,32 |
10,92 |
8,80 |
7,92 |
7,10 |
6,13 |
Uз. т конденсатора (расч.), В |
0 |
1,57 |
2,98 |
4,24 |
5,37 |
6,38 |
7,29 |
Uр. т конденсатора (расч.), В |
15 |
13,43 |
12,02 |
10,76 |
9,63 |
8,62 |
7,71 |
Время t, с |
70 |
80 |
90 |
100 |
110 |
120 |
|
Uз. э конденсатора (эксп.), В |
9,07 |
9,92 |
10,65 |
11,25 |
11,80 |
12,32 |
|
Uр. э конденсатора (эксп.), В |
5,72 |
5,20 |
4,67 |
4,20 |
3,80 |
3,40 |
|
Uз. т конденсатора (расч.), В |
8,10 |
8,82 |
9,47 |
10,05 |
10,57 |
11,03 |
|
Uр. т конденсатора (расч.), В |
6,90 |
6,18 |
5,53 |
4,95 |
4,43 |
3,97 |
|
Таблица 3. Исследование зарядки и разрядки конденсатора 1000 мкФ с балластным резистором R2б=80,2 кОм
Время t, с |
0 |
10 |
20 |
30 |
40 |
50 |
60 |
Uз. э конденсатора (эксп.), В |
0 |
2,36 |
3,90 |
5,39 |
6,73 |
7,86 |
8,85 |
Uр. э конденсатора (эксп.), В |
15 |
12,80 |
11,50 |
10,67 |
9,10 |
8,07 |
7,21 |
Uз. т конденсатора (расч.), В |
0 |
1,76 |
3,31 |
4,68 |
5,89 |
6,96 |
7,90 |
Uр. т конденсатора (расч.), В |
15 |
13,24 |
11,69 |
10,32 |
9,11 |
8,04 |
7,10 |
Время t, с |
70 |
80 |
90 |
100 |
110 |
120 |
|
Uз. э конденсатора (эксп.), В |
9,73 |
10,50 |
11,92 |
11,77 |
12,32 |
12,80 |
|
Uр. э конденсатора (эксп.), В |
6,40 |
5,30 |
5,03 |
4,45 |
3,93 |
3,52 |
|
Uз. т конденсатора (расч.), В |
8,73 |
9,47 |
10,12 |
10,69 |
11,19 |
11,64 |
|
Uр. т конденсатора (расч.), В |
6,27 |
5,53 |
4,88 |
4,31 |
3,81 |
3,36 |
|
Экспериментальный макет: температура в помещении – 25о C.
Выполнил Попов А.П.
Факультет электроники
Группа № 9802
“____” __________ _____
Преподаватель: ______________
Обработка результатов эксперимента
Расчет ТКЕ конденсаторов по формуле 1.
= =( )* 1000000=-3100,7751…≈-3100,77 ppm/Cо.
Расчеты для других значений емкостей и температур производятся аналогично. Результаты занесены в таблицу 1.

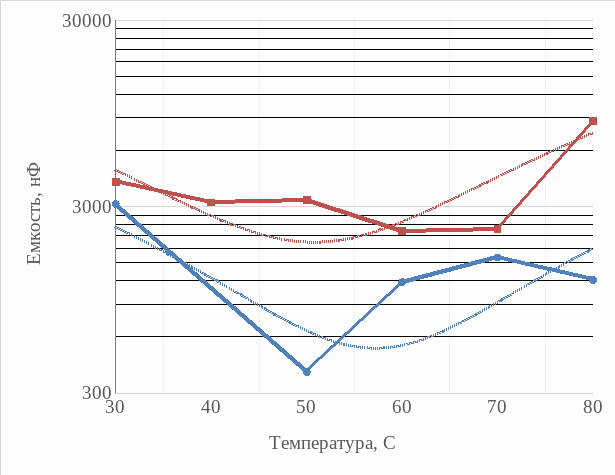

График 1. Зависимость емкостей конденсаторов от температуры.
График 2. Зависимость ТКЕ конденсаторов от температуры.
Расчет теоретического напряжения зарядки конденсатора по формуле 2.
U3=UП(1- )=15*(1- =1,56753… В ≈ 1,57 В.
Расчеты для других значений времени и сопротивления балластного резистора производятся аналогично. Результаты занесены в таблицу 2 и таблицу 3.
Расчет теоретического напряжения разрядки конденсатора по формуле 3.
UР= U0 =15* =13,4324… В ≈ 13,43 В.
Расчеты для других значений времени и сопротивления балластного резистора производятся аналогично. Результаты занесены в таблицу 2 и таблицу 3.

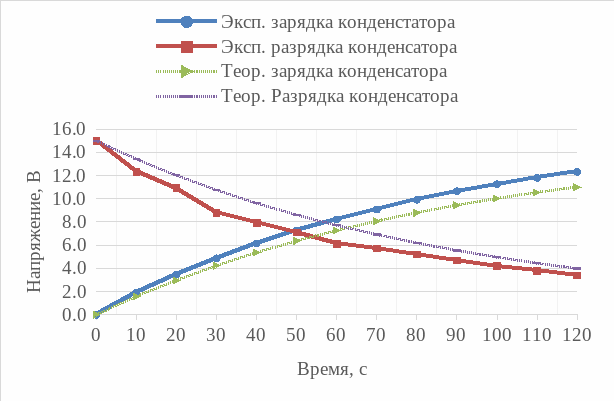

График 3. Зависимость напряжения от времени зарядки/разрядки конденсатора для резистора R1б

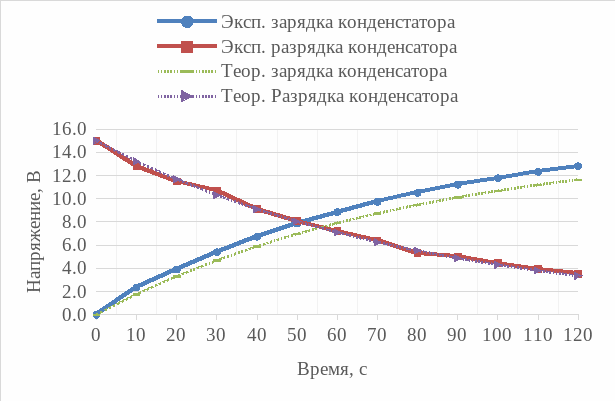

График 4. Зависимость напряжения от времени зарядки/разрядки конденсатора для резистора R2б
Вывод
Проведено экспериментальное исследование различных видов конденсаторов постоянной емкости. Оба керамических конденсатора показывают падение емкости при повышении температуры. График их ТКС не линеен, но имеет похожий тренд, что говорит о аналогичности их характеристик. Сам факт наличия высокого ТКЕ говорит о свойственной керамическим конденсаторам температурной нестабильности.
Графики времени зарядки и разрядки конденсаторов очень близки друг к другу по форме, за исключением некоторых грубых погрешностей. Что подтверждает теоретические выкладки по скорости зарядки и разрядки конденсаторов.
