ЛАБОРАТОРНАЯ РАБОТА № 12
Исследование основных свойств магнитного поля (закон полного тока)
Работа № 12. Исследование основных свойств магнитного поля (закон полного тока)
Цель работы: Исследование магнитного поля, созданного круговым током, наблюдение вихревого характера магнитного поля, экспериментальное подтверждение закона полного тока
Схема установки.

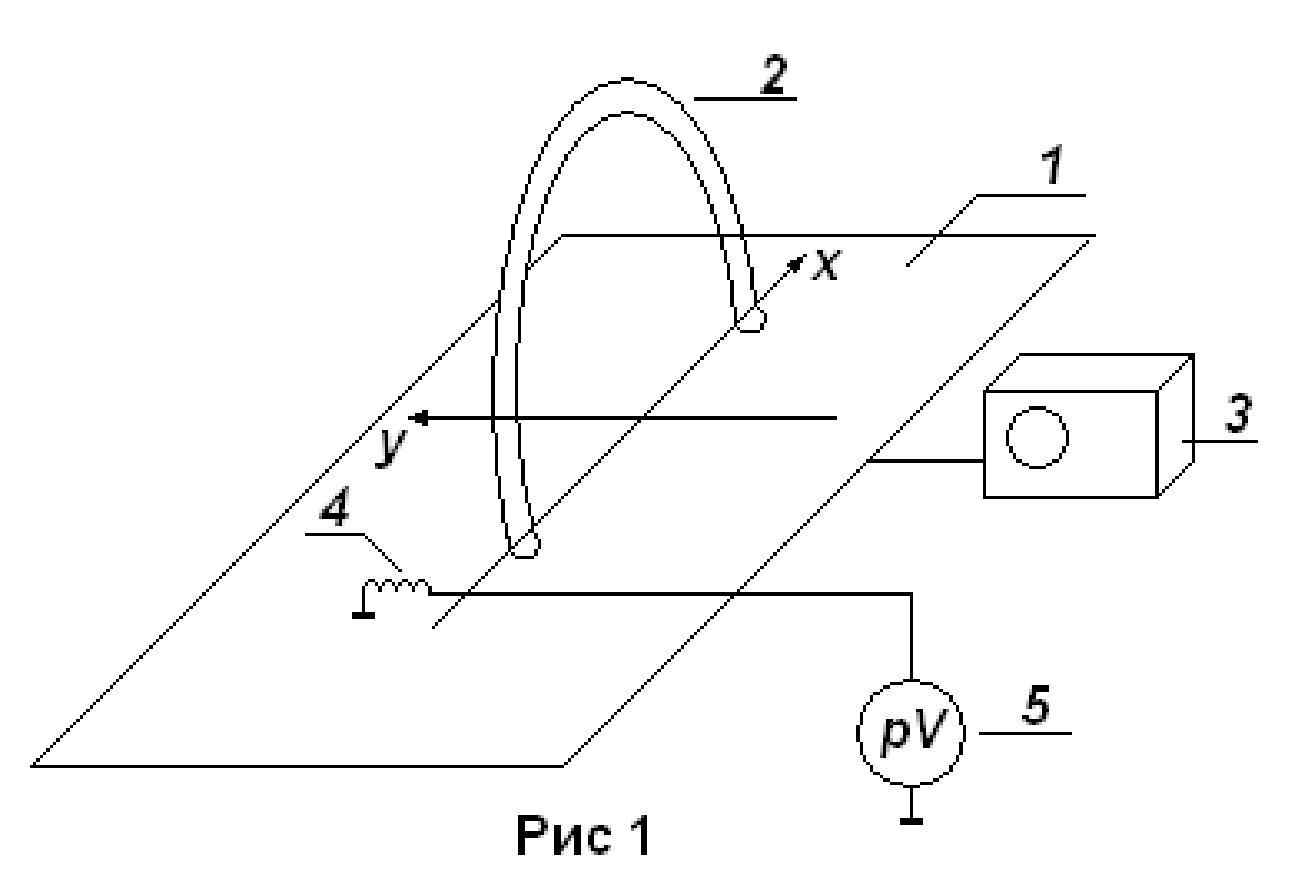

Лабораторный макет установки для исследования магнитного поля кругового тока (Рис 1)
В работе используется планшет (1), с нанесенной на него координатной сеткой. На планшете установлено кольцо (2), внутри которого медным проводом намотана катушка. Кольцевая катушка (2) подключена к генератору (3), индукция магнитного поля, созданного током, протекающим в катушке (2), измеряется в разных точках планшета катушкой-датчиком (4), подключенной к измерительной схеме (5) .
Основные расчетные формулы
1. Расчетная формула для определения индукции магнитного поля на оси кругового тока (вдоль оси y на схеме макета):
где R – радиус кругового тока, I – сила тока, N – число витков в катушке, µ-магнитная проницаемость, µ0 – магнитная постоянная.
2. Расчетная формула для определения вектора напряженности магнитного поля:
3. Расчетная формула для определения циркуляции вектора напряженности (закон полного тока):
ПРОТОКОЛ НАБЛЮДЕНИЙ
Лабораторная работа №12
Исследование основных свойств магнитного поля (закон полного тока)
Экспериментальный макет
Cведения, приведенные на панели лабораторного макета:
__________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Таблица 1. Постоянные величины
Значение индукции магнитного поля в центре витка |
|
|
|
Масштабные коэффициенты |
|
Индукции (Тл/В) |
Напряженности (А/В*м) |
|
|
Таблица 2. Координаты и напряжения для получения замкнутого контура по стрелке указателя (круглый контур)
Координаты |
Напряжение |
|
x |
y |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Таблица 3. Координаты и напряжения по прямоугольному контуру
Координаты |
Напряжение |
|
x |
y |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Выполнил Попов А.П.
Факультет ОФ
Группа № 8802
“____” __________ _____
Преподаватель: _________________
