.docxФедеральное государственное автономное образовательное учреждение высшего образования «Санкт-Петербургский государственный электротехнический университет «ЛЭТИ»
им. В.И. Ульянова (Ленина)»
Кафедра физики
ОТЧЕТ
по лабораторной работе № 5
«Исследование электростатического поля двухпроводной линии методом моделирования»
Выполнил : Попов Алексей Павлович
Группа № 8802
Преподаватель: Чурганова Серафима Сергеевна
Оценка лабораторного занятия |
||||
Вопросы |
Подготовка к лабораторной работе |
Отчет по лабораторной работе |
Коллоквиум |
Комплексная оценка |
|
|
|
|
|
Санкт-Петербург, 2019
ЛАБОРАТОРНАЯ РАБОТА № 5
Исследование электростатического поля двухпроводной линии методом моделирования
Работа № 5. Исследование электростатического поля двухпроводной линии методом моделирования
Цель работы: Ознакомление с методикой моделирования электростатического поля в токопроводящей среде, исследование электростатического поля, созданного системой проводящих тел.
Схема установки.

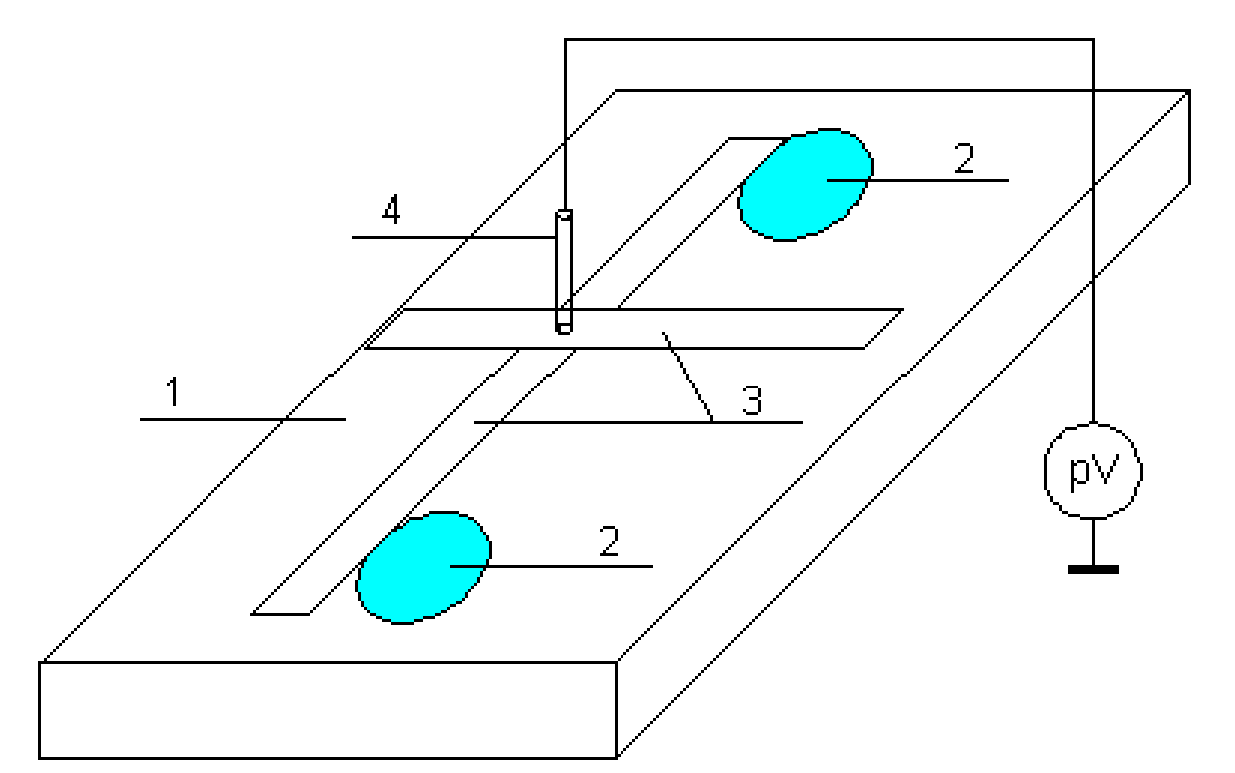

Лабораторный макет установки для моделирования электростатического поля
В работе используется планшет (1), покрытый проводящей бумагой, с нанесенными на него металлическими электродами (2). На планшете установлены две подвижные линейки (3), с помощью которых определяются координаты щупа (4), подключенного к вольтметру (pV). Помещая щуп в различные точки планшета, и, измеряя потенциал данной точки, можно построить картину исследуемого поля.
Основные расчетные формулы
1. Расчетная формула для определения приближенных значений проекций напряженности в некоторой точке по измеренным значениям потенциала вблизи этой точки
, где φ1x – потенциал поля в точке x1, φ2x – потенциал поля в точке x2.
2. Расчетная формула для определения абсолютной величины
напряженности поля токопроводящих цилиндров (электродов)
, где τ – линейная плотность заряда на цилиндрах. ε – диэлектрическая проницаемость моделируемой области (считать равной 1). ε0 ≈ 8,85 * 10-12 Кл2 /(Н * м2) – элементарный электрический заряд. r – расстояние до точки.
Напряженность результирующего поля в точке вычисляется по принципу суперпозиции в зависимости от выбора системы координат.
3. Расчетные формулы для определения величин проекций напряженности на оси координат
, где φ – потенциал поля в точке.
4. Расчетная формула для определения напряжённости поля в точке
E = - gradφ
