КГЭУ МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ Федеральное государственное бюджетное образовательное учреждение высшего профессионального образования
КГЭУ «КАЗАНСКИЙ ГОСУДАРСТВЕННЫЙ ЭНЕРГЕТИЧЕСКИЙ УНИВЕРСИТЕТ» (ФГБОУ ВО «КГЭУ»)
Кафедра ТЭС
|
Казань 2021г.
ТЕПЛОГИДРАВЛИЧЕСКИЙ РАСЧЕТ РЕАКТОРА ВВЭР-1000
Основные характеристики реактора и исходные данные
1. Энергетические характеристики |
|
Тепловая мощность реактора Qт, МВт |
2987 |
Расход теплоносителя через активную зону Gт, кг/с |
16000 |
Температура теплоносителя на входе в активную зону tвх, оС |
287 |
Температура теплоносителя на выходе из активной зоны tвых, оС |
321 |
Давление теплоносителя Pт, МПа |
16,02 |
Коэффициент неравномерности энерговыделения по высоте активной зоны kz |
1,51 |
Коэффициент неравномерности энерговыделения по радиусу активной зоны kr |
1,37 |
2. Размеры активной зоны реактора |
|
Радиус Rаз, м |
1,56 |
Высота Hаз, м |
3,55 |
Эффективная добавка δэфф, м |
0,104 |
3. Характеристики тепловыделяющей сборки (ТВС) |
|
Форма кассеты |
Шестигранная |
Форма тепловыделяющего элемента (твэла) |
Стержневая |
Конструкционный материал кассеты и твэла |
Сплав на основе циркония |
Число кассет в активной зоне, шт. |
151 |
Шаг расположения кассет hк, м |
0,241 |
Размер кассеты под ключ a, м |
0,238 |
Толщина стенки кассеты δст, м |
0,0015 |
Количество твэлов в кассете, шт. |
317 |
Размеры твэла, м |
0,0091х0,00065 |
Размеры центральной трубки (1 шт. в кассете), м |
0,0103х0,00065 |
Размеры каналов стержней регулирования (12 шт. в кассете) и канала датчика энерговыделения (1 шт. в кассете), м |
0,0126х0,00085 |
1. Определение характеристик реактора
1.1. Объем активной зоны реактора
1.2. Удельное объемное энерговыделение
1.3. Площадь сечения кассеты
1.4. Площадь сечения стенки кассеты
1.5. Площадь сечения всех твэлов в кассете
где – наружный диаметр оболочки твэла.
1.6. Площадь сечения центральной трубки кассеты
где – диаметр центральной трубки.
1.7. Площадь сечения канала датчика энерговыделения и всех каналов стержней регулирования в кассете
где – диаметр каналов.
1.8. Площадь сечения воды в кассете
1.9. Площадь сечения межкассетной воды в активной зоне
1.10. Скорость теплоносителя в активной зоне
где – средняя плотность теплоносителя (воды) в активной зоне, определяемая по давлению и средней температуре
1.11. Эффективная высота активной зоны
1.12. Эффективный радиус активной зоны
2. Распределение температуры теплоносителя по высоте самого энергонапряжённого канала
Расчет проводится для 5 значений высоты Если принять за начало отсчета центр активной зоны, где то в остальных 4 точках (вход в активную зону), (выход из активной зоны).
Температура теплоносителя по высоте самого энергонапряженного канала
В этой формуле:
– средняя теплоемкость теплоносителя в активной зоне, определяемая по
– расход теплоносителя через самый энергонапряженный канал (с учетом профилирования расхода по радиусу);
– линейный тепловой поток в центре самого энергонапряженного канала.
Следовательно,
=293
=304
=317
=321
Результаты расчета приведены на рис. 1. Расчетная температура теплоносителя в точке несколько отличается (в пределах 1%) от значения . Это объясняется тем, что усреднение теплоемкости по высоте активной зоны вносит некоторую погрешность в получаемые расчетные данные.
Рис. 1. Распределение температуры теплоносителя по высоте самого энергонапряженного канала
3. Определение температуры наружной поверхности оболочки ТВЭЛа
Для теплоносителя находим при давлении и средней температуре в активной зоне табличные значения теплопроводности динамической вязкости и числа Прандтля . Тогда кинематическая вязкость
Эквивалентный диаметр твэла
Коэффициент теплоотдачи от оболочки твэла к теплоносителю
Температурный перепад между наружной поверхностью твэла и теплоносителем в центре самого энергонапряженного канала
Здесь:
– коэффициент, учитывающий то, что выделение теплоты происходит не только в твэле, но и вне твэлов;
– тепловой периметр твэла.
Температура наружной поверхности оболочки твэла по высоте
Результаты расчета величины приведены на рис. 2.
Найдем координату точки с максимальной температурой оболочки твэла
где
В этой точке
=296
=318
=339,4
=341,95
=340,7
=324
Рис. 2. Распределение температуры наружной поверхности оболочки твэла по высоте самого энергонапряженного канала
При расчете величины возможна погрешность в результатах, вызванная погрешностью в расчете величины в соответствующих точках (см. последний абзац в п. 2).
Таким образом, меньше максимально допустимой температуры для циркониевой оболочки, равной примерно
4. Определение температуры сердечника ТВЭЛа
Температурный перепад в оболочке твэла в центре самого энергонапряжённого канала
где – теплопроводность циркония, определяемая по рис. 3 при температуре ; при этом мы учитываем то, что толщина оболочки твэла весьма мала; и – внешний и внутренний диаметр оболочки твэла соответственно.
Температурный перепад в топливном сердечнике в центре самого энергонапряженного канала
где – теплопроводность двуокиси урана UO2, определяемая по рис. 4 методом последовательных приближений, т.к. нужная температура сердечника заранее неизвестна.

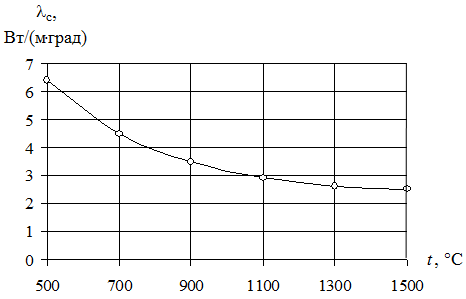

Рис. 4. Теплопроводность UO2 при различных температурах 1
Обозначим
; = 1139,5
Тогда температура сердечника твэла по высоте
Здесь величину в точке нужно принять равной
Результаты расчета величины приведены на рис. 5.
Найдем координату точки с максимальной температурой топливного сердечника
Тогда
=372
=1138
=1443,6
=1152
=403
Рис. 5. Распределение температуры сердечника твэла по высоте самого энергонапряженного канала
ЛИТЕРАТУРА
1. Дементьев Б.А. Ядерные энергетические реакторы. М.: Энергоатомиздат, 1990.
2. Нигматуллин И.Н., Нигматуллин Б.И. Ядерные энергетические установки. М.: Энергоатомиздат, 1986.
3. Краткий электронный конспект лекций по курсу “Тепловые и атомные электрические станции” (подготовлен кафедрой ТЭС КГЭУ в 2002 году; выдается студентам на свои дискеты в отделе автоматизации информационно-библиотечного обслуживания библиотеки КГЭУ).
4. Теплогидравлический расчет активной зоны ВВЭР (электронная версия, подготовленная кафедрой ТЭС КГЭУ в 2002 году; выдается студентам на свои дискеты в отделе автоматизации информационно-библиотечного обслуживания библиотеки КГЭУ).
